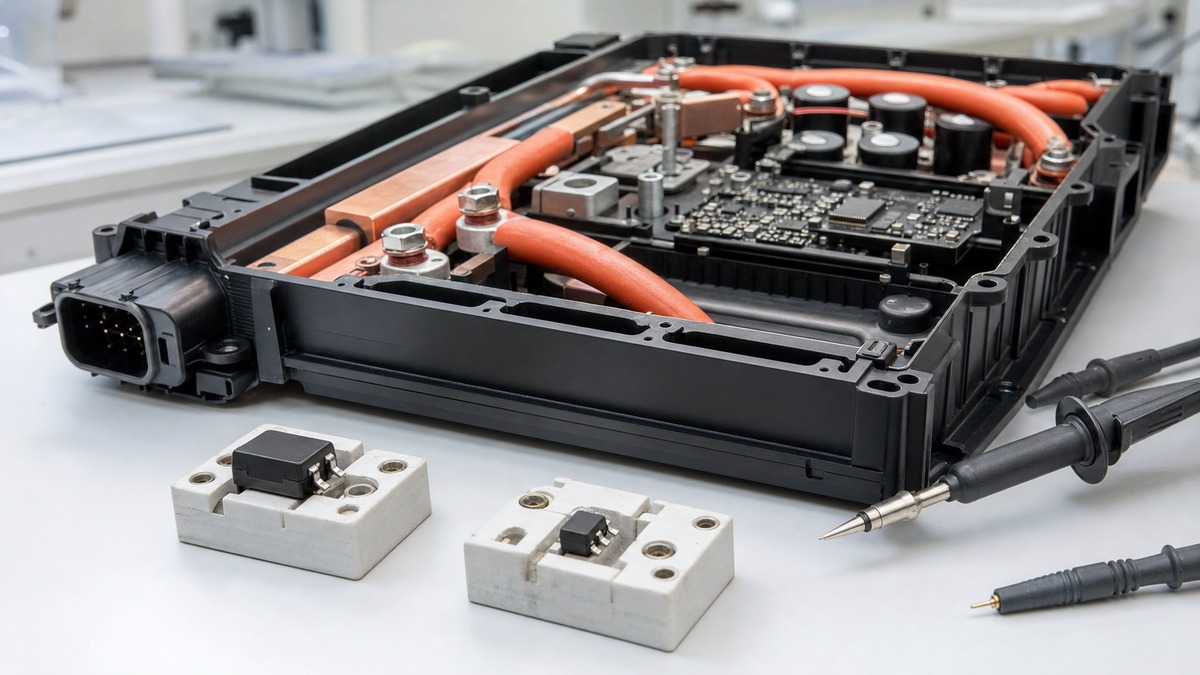

Littelfuse FlatSuppressX — новые TVS-диоды серий TP5.0SMD-FL на 5 кВт и TP1KSMB-FL на 1 кВт для защиты автомобильных систем 48 В. Компоненты предназначены для подавления импульсных перенапряжений на входах DC/DC-преобразователей, драйверов затвора и силовых микросхем.
Фирменная архитектура FlatSuppressX использует управляемую foldback/snapback-характеристику, чтобы удерживать низкое и стабильное напряжение ограничения при быстрых переходных процессах и мощных выбросах. Такой режим повышает точность защиты чувствительных узлов без риска защёлкивания и позволяет применять менее высоковольтные компоненты дальше по цепи.
Обе серии рассчитаны на требования ISO 21780 для 48-вольтовой автомобильной сети и имеют квалификацию AEC-Q101. Заявленное типовое время отклика составляет менее 1 пс, а низкопрофильные SMD-корпуса экономят место на платах блоков отключения батареи, зональных контроллеров и электроусилителя руля.
При выборе TVS-диода инженерам важно сопоставить рабочее, пробивное и ограничивающее напряжение, форму импульса, тепловое снижение мощности и посадочное место. Разница между вариантами 5 и 1 кВт позволяет согласовать запас по энергии выброса с компоновкой конкретного 48-вольтового узла.
