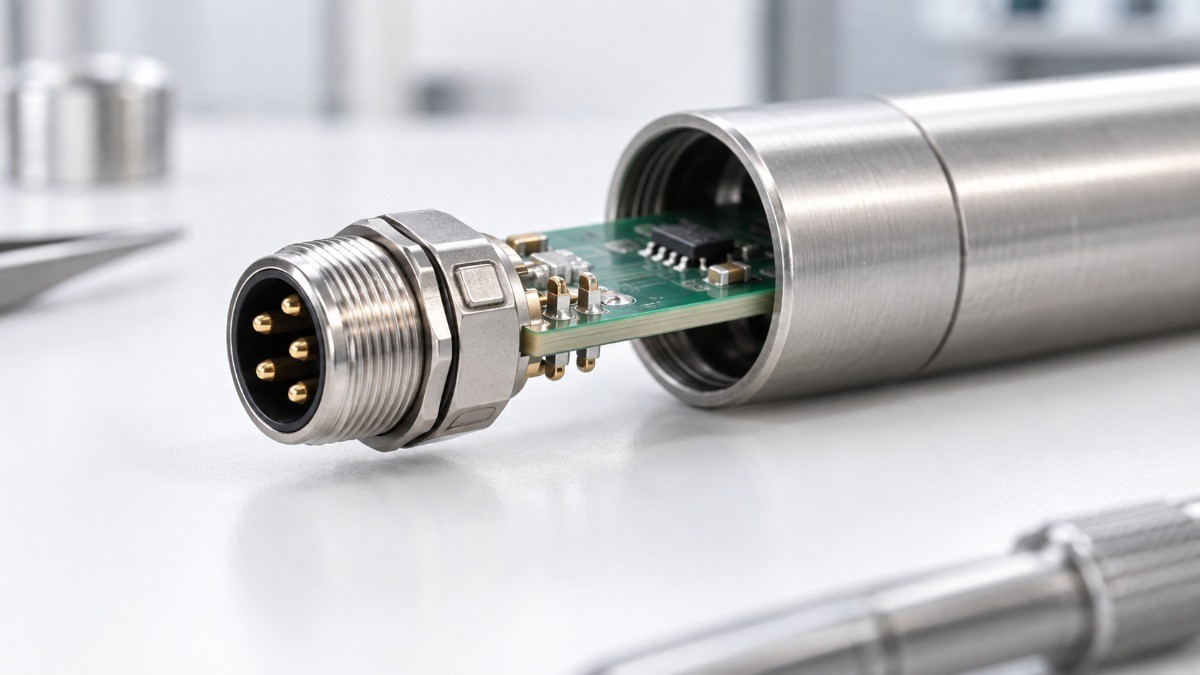

binder расширила линейку панельных разъёмов M12-A угловой конструкцией midmount: соединитель стоит в одной плоскости с печатной платой, а не над ней. Решение рассчитано на компактную промышленную электронику в узких цилиндрических корпусах.
Обычный PCB-разъём добавляет высоту к стеку платы. Новый M12-A принимает плату торцом: контакты проходят сквозь PCB сверху и снизу, а ось соединителя совпадает с плоскостью платы. В трубчатом корпусе датчика это позволяет вывести интерфейс по центральной оси и сохранить место для электроники. Поддерживается толщина платы 1–2 мм.
Конструкция ориентирована на датчики положения, расстояния и давления, световые барьеры, позиционные выключатели и периферийные устройства fieldbus. Разъём паяется по процессу THR в стандартном reflow и имеет площадку для автоматического pick-and-place, поэтому его можно вести вместе с остальной SMT-сборкой.
Интерфейс A-coded соответствует DIN EN 61076-2-101 и выпускается в 4- и 5-контактных, экранированных и неэкранированных вариантах. Номинал 60 В, импульсная прочность 1 500 В, защита IP68 в сопряжённом состоянии, диапазон −40…+85 °C и более 100 циклов сопряжения.
