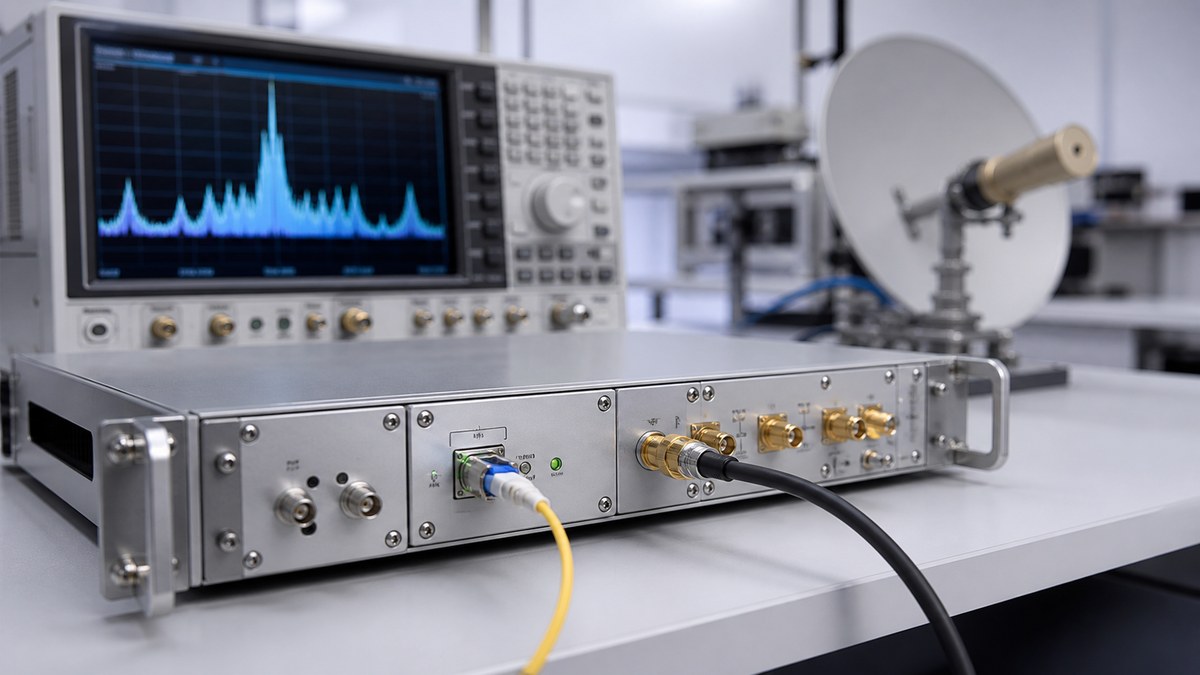

Инженерное издание Electronics Weekly опубликовало разбор двух архитектур RF-over-Fibre (RFoF) — технологии оптоволоконной передачи ВЧ-сигналов, которая всё активнее применяется в спутниковых линиях NTN, радиолокации и системах мониторинга спектра. Перенос радиосигнала в оптическую область позволяет передавать широкополосные высокочастотные сигналы на большие расстояния с малыми потерями и полной невосприимчивостью к электромагнитным помехам.
В аналоговом RFoF радиосигнал напрямую модулирует оптическую несущую через внешний модулятор или прямо модулированный лазер, а на приёмной стороне фотодиод восстанавливает ВЧ-колебание без промежуточной цифровой обработки. Такое звено прозрачно для любых протоколов, поддерживает многооктавную полосу свыше 60 ГГц и обеспечивает задержку порядка 5 мкс на километр волокна, что делает его привлекательным для фазированных антенных решёток, радаров и широкополосной спутниковой связи с малыми массогабаритами и энергопотреблением.
Цифровой подход предполагает оцифровку сигнала быстрым АЦП, сериализацию и передачу пакетов по стандартам CPRI/eCPRI, что естественно сочетается с централизованными сетями C-RAN и облачной обработкой. Однако динамический диапазон и полоса здесь ограничены параметрами АЦП/ЦАП, а суммарная задержка с учётом пакетирования и буферизации достигает десятков и сотен микросекунд; кроме того, цифровое звено требует ПЛИС, SERDES и заметно большего энергобюджета.
Для проектировщиков выбор между архитектурами сводится к балансу мгновенной полосы, динамического диапазона, задержки и стоимости: аналоговые решения выигрывают в широкополосных задачах с жёсткими ограничениями SWaP, цифровые — там, где важны гибкая маршрутизация и совместимость с существующей сетевой инфраструктурой. В обоих случаях ключевую роль играют лазерные излучатели, внешние модуляторы, малошумящие фотоприёмники и оптические трансиверы со стабильными характеристиками.
