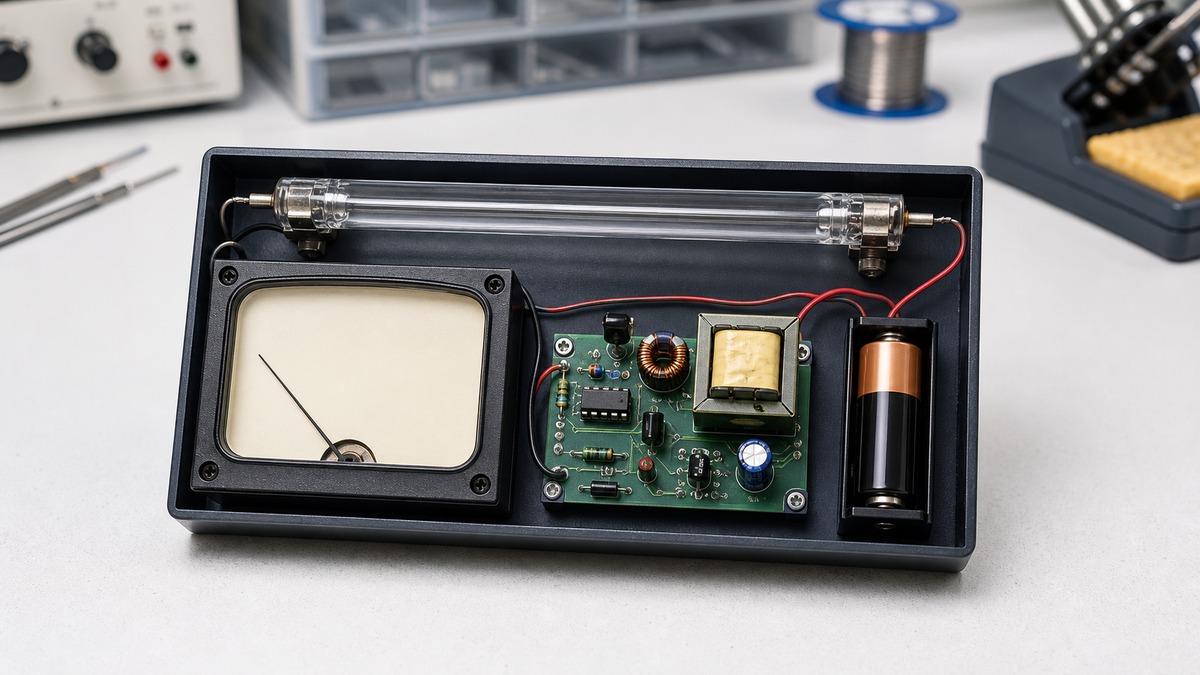

Энтузиаст разработал портативный аналоговый счётчик Гейгера для измерения естественного фона и слабых источников излучения. В основе прибора — крупная стеклянная трубка J306β, стрелочный индикатор и простая аналоговая обработка без цифрового дисплея.
Трубка длиной почти 20 см и диаметром около 18 мм выдаёт, по данным разработчика, примерно 88 импульсов в минуту на среднем фоне и 8 импульсов в секунду при мощности дозы 1 мкЗв/ч. Высокая чувствительность позволяет усреднять сигнал обычным аналоговым фильтром нижних частот и быстро замечать изменение уровня излучения.
Прибор имеет два диапазона: до 1 мкЗв/ч и до 10 мкЗв/ч. Время усреднения составляет 4,4 секунды в чувствительном режиме и 0,44 секунды в старшем диапазоне, поэтому стрелочный индикатор остаётся достаточно стабильным и при этом подходит для оперативного поиска локальных источников.
Электроника питается от одного элемента AA: преобразователи формируют стабилизированные 5 В для логики и 400 В для газоразрядной трубки. Заявленное потребление — около 1,1 мА при 1,5 В, а расчётное время работы превышает 2000 часов; CMOS-триггеры Шмитта используются в низкопотребляющей управляющей и импульсной части схемы.
Проект показывает, как большой первичный датчик, аналоговое усреднение и экономичная CMOS-логика могут заменить более сложную цифровую архитектуру в специализированном измерительном приборе. Для подбора микросхем с гистерезисом и устойчивым переключением смотрите раздел «Логические триггеры» каталога ООО «Телеметрия».
