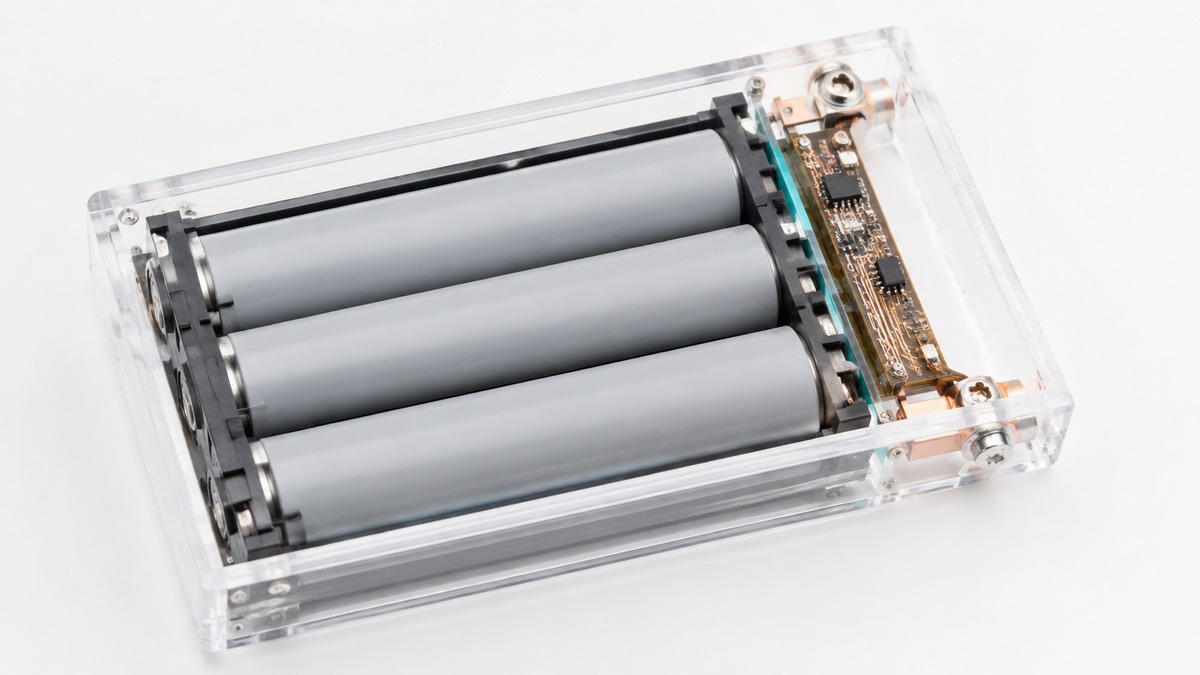

Nisshinbo Micro Devices выпустила NB7401HC — микросхему вторичной защиты для сборок из 2–4 последовательно соединённых Li-ion или Li-polymer ячеек. Она дополняет основной контроллер батареи независимым каналом контроля перезаряда и рассчитана на компактные аккумуляторные устройства.
NB7401 контролирует напряжение каждой ячейки и через выход COUT может управлять внешней цепью аварийного отключения или пережигания предохранителя. Порог перезаряда задаётся в диапазонах 3,55–3,85 В либо 4,20–4,85 В, точность при 25 °C составляет ±15 мВ, а абсолютное максимально допустимое напряжение микросхемы достигает 32 В.
Типичный ток потребления при работе с четырьмя ячейками по 3,5 В равен 1,5 мкА, а в режиме отключения не превышает 0,2 мкА. Для подавления ложных срабатываний предусмотрены варианты задержки обнаружения перезаряда на 2, 4 или 6 секунд и выбираемая задержка сброса таймера.
Встроенный стабилизатор VROUT формирует 1,2–3,3 В с точностью ±2 % для внешней маломощной нагрузки, например часов реального времени. Через вход CTLC можно подключить внешний PTC-терморезистор; корпус DFN2020-9-HC имеет размеры 2,0×2,0×0,6 мм, а стандартный диапазон рабочих температур указан от −40 до +85 °C.
Для разработчиков аккумуляторной электроники важны число ячеек, точность порога, собственное потребление и схема внешнего предохранителя. Подходящие решения представлены в разделе «Микросхемы заряда и мониторинга батарей» каталога ООО «Телеметрия».
