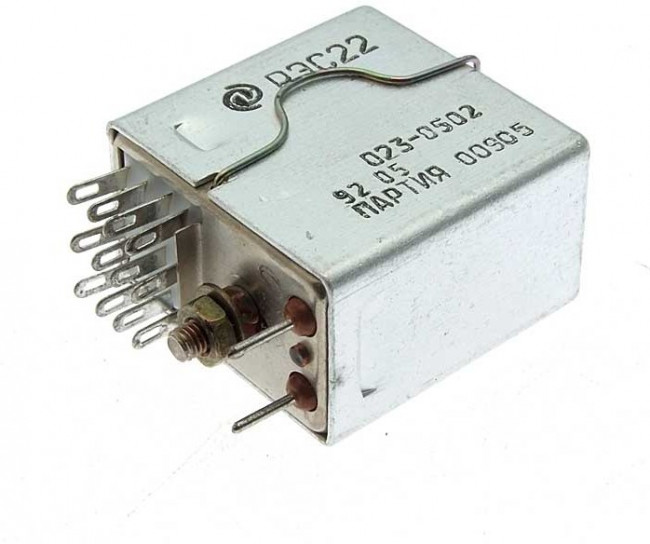

РЭС22 РФ4.523.023-05.02 (12В), Реле электромагнитное

РЭС22 РФ4.523.023-05.02 Реле РЭС22 РФ4.523.023-05.02 электромагнитное слаботочное низкочастотное, двухпозиционное, одностабильное, с четырьмя переключающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного тока. Реле РЭС22 выпускаются со штыревыми выводами для навесного монтажа на печатную плату через отверстия. Обеспечивают возможность применения как при печатном, так и при навесном монтаже. Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения. Коммутирует токи не более 2,0 А при напряжении до 250 В в зависимости от режима коммутации. Рабочее номинальное напряжение, В - 12; 24; 30; 48; 60. Время срабатывания, мс - от 12 до 15. Время отпускания, мс - от 5 до 8. Тип корпуса - металлический, негерметичный, пылевлагозащищённый. Вид климатического исполнения реле РЭС22 - «УХЛ» по ГОСТ 15150-69. Категория качества: «ОТК», «ВП», «ОС». Технические условия: - для реле с приёмкой «1» РХ0.450.006ТУ; - для реле с приёмкой «5» РХ0.450.006ТУ. Минимальный срок службы и срок сохраняемости реле РЭС22: - при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет; - при хранении в неотапливаемых хранилищах в упаковке изготовителя и вмонтированных в аппаратуру - 2 года; - при хранении под навесом в упаковке изготовителя и вмонтированных в аппаратуру - 1 год; - при хранении на открытой площадке, вмонтированных в аппаратуру - 1 год. Расшифровка условного обозначения: РЭС22 РФ4.523.023-05.02 РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное; 22 - порядковый номер разработки; РФ4.523.023-05 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей; 02 - вид приёмки: 01 - приёмка «ПЗ», 02 - приёмка «ОТК».
