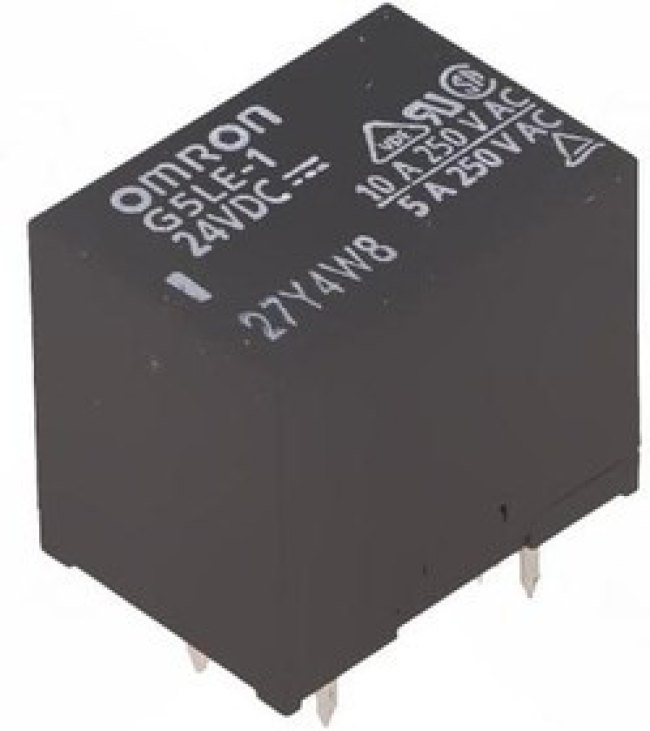

G5LE-1DC24, General Purpose Relays

Relays and I/O Modules\General Purpose Relays Описание Электромагнитное миниатюрное реле G5LE-1 DC24 от производителя OMRON отличается универсальной конфигурацией контактов SPDT и предназначено для коммутации электрических цепей. Управляется постоянным током (DC) с номинальным напряжением обмотки 24 В. Реле способно коммутировать ток до 10 А и поддерживать максимальное коммутируемое напряжение до 125 В для DC и до 250 В для AC. Надежность контактов обеспечивается низким сопротивлением в 100 мОм, а стабильность работы гарантируется за счет сопротивления обмотки 1440 Ом. Монтаж производится на печатную плату (PCB) с шагом контактов 2 мм. Габариты реле составляют 22,5 х 16,5 х 19 мм. Диапазон рабочих температур от -40 °C до 85 °C позволяет использовать реле в различных климатических условиях. Модель G5LE1DC24 идеально подходит для широкого спектра применений благодаря своим компактным размерам и высокой надежности. Характеристики Категория Реле электромагнитное Вид миниатюрное Конфигурация контактов SPDT Тип тока управления АС/DC DC Номинальное напряжение обмотки, В 24 Ток контактов макс., А 10 Коммутируемое напряжение DC макс., В 125 Коммутируемое напряжение AC макс., В 250 Сопротивление контактов, мОм 100 Сопротивление обмотки, Ом 1440 Монтаж PCB Шаг контактов, мм 2 Длина, мм 22.5 Ширина, мм 16.5 Высота, мм 19 Мин.рабочая температура, °C -40 Макс.рабочая температура, °C 85
