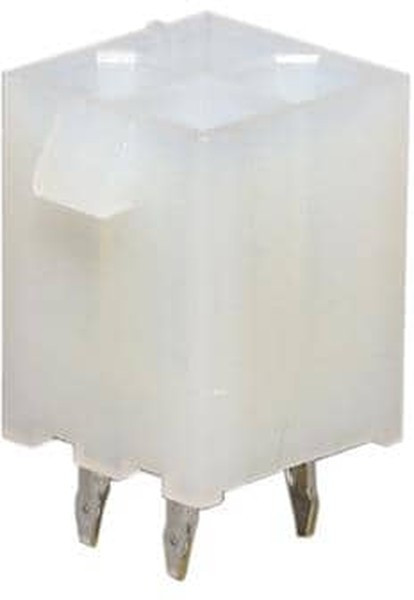

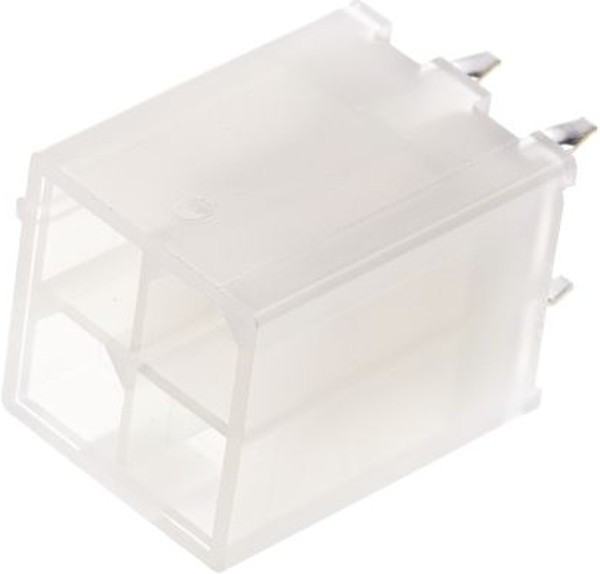

39281043, Разъем типа провод-плата, вертикальный, 94V-2, 4.2 мм, 4 контакт(-ов), Штыревой Разъем
Оставить отзыв
В избранноеВ сравнение
Артикул: 39281043
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Разъемы, Соединители / Разъемы питания / Разъемы межблочного питанияРазъем типа провод-плата, вертикальный, 94V-2, 4.2 мм, 4 контакт(-ов), Штыревой Разъем
| Информация о производителе | |
| Производитель | Molex |
| Бренд | Molex |
| Основные | |
| application: | Wire-to-Board, Power |
| body orientation | Straight |
| brand/series | Mini-Fit Jr.???/5566 Series |
| cad drawing | 3D-модель CAD |
| color | Natural |
| contact gender: | Pin(Male) |
| contact material | Brass |
| contact material: | Tin |
| contact plating | Tin over Nickel |
| contact plating: | Tin |
| current rating | 9.0A |
| current rating: | 9 A |
| Дата загрузки | 28.03.2024 |
| eccn (us) | EAR99 |
| eu rohs | Compliant |
| factory pack quantity: factory pack quantity: | 700 |
| flammability rating | UL94V-0, UL94V-2 |
| flammability rating: | UL 94 V-2 |
| функциональное назначение | Разъем |
| gender | HDR |
| housing material: | Nylon |
| hts | 8536.69.40.40 |
| категория | Кнопки, переключатели, разъемы, реле/Разъемы |
| количество контактов | 4 |
| количество рядов | 2 |
| manufacturer: | Molex |
| материал контактов | латунь |
| mating cycle (cycles) | 30 |
| maximum contact resistance (mohm) | 10 |
| maximum current rating (a) | 9/Contact |
| maximum operating temperature: | +105 C |
| maximum operating temperature (°c) | 105 |
| maximum voltage rating | 600V |
| метод оконцовки | Припой |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | Through Hole |
| mounting angle: | Straight |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| номер серии | 5566 |
| номинальное напряжение | 600 В перем. тока/пост. тока |
| номинальный ток | 9A |
| number of contacts | 4 |
| number of ports | 1 |
| number of positions: | 4 Position |
| number of rows | 2 |
| number of rows: | 2 Row |
| number of terminals | 4 |
| ориентация корпуса | Прямой |
| packaging | Bag |
| packaging: | Bulk |
| партномер | 8000651694 |
| part # aliases: | 39281043 5566-04A 0039281043 |
| part status | Active |
| pitch | 4.2mm |
| pitch: | 4.2 mm |
| покрытие контактов | Олово с матовой поверхностью |
| primary type | Wire to Board |
| product: | Headers |
| product category: | Headers & Wire Housings |
| product depth (mm) | 11 |
| product height (mm) | 12.08.2024 |
| product length (mm) | 10.04.2024 |
| product type: | Headers & Wire Housings |
| product weight (g) | 1.209 |
| row spacing: | 4.2 mm |
| series | Mini-Fit Jr. |
| series: | 5566 |
| series number | 5566 |
| серия | Mini-Fit Jr |
| шаг | 4.2мм |
| shrouded/unshrouded | Закрытый |
| система разъемов | Провод — плата |
| subcategory: | Headers & Wire Housings |
| temperature, operating | -40 to+105 °C |
| terminal pitch (mm) | 04.02.2024 |
| termination | Thru-Hole |
| termination method | Solder |
| termination post length: | 3.5 mm |
| termination style: | Solder Pin |
| тип монтажа | Монтаж на плату в отверстия |
| tradename | Mini-Fit Jr™ |
| tradename: | Mini-Fit Jr. |
| Тип | Провод — плата |
| type | Power |
| type: | Power |
| вес, г | 0.98 |
| voltage rating | 600 V |
| voltage rating: | 600 V |
| Время загрузки | 20:51:25 |
| wire size (awg) | 16-28 |
