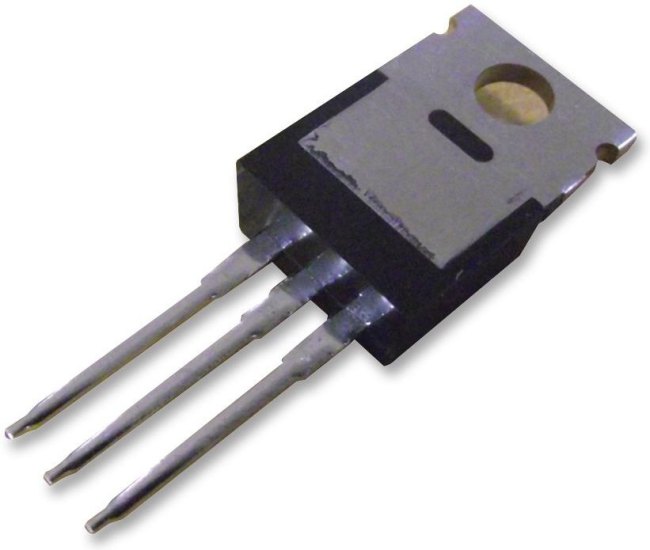

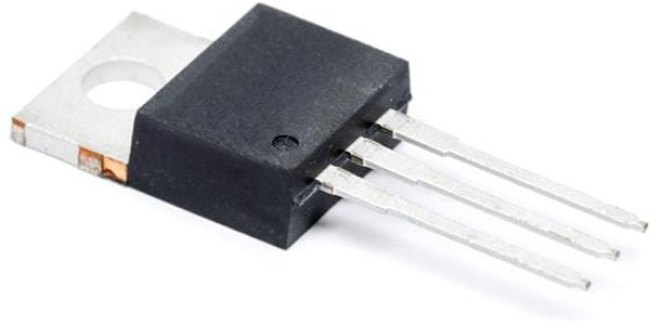

STP11NM60, Транзистор: N-MOSFET
Оставить отзыв
В избранноеВ сравнение
Артикул: STP11NM60
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
N-канал 650V 11A (Tc) 160W (Tc) сквозное отверстие TO-220AB
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Бренд | STMicroelectronics |
| Основные | |
| base product number | STP11 -> |
| channel mode: | Enhancement |
| channel type | N Channel |
| configuration: | Single |
| current - continuous drain (id) @ 25в°c | 11A (Tc) |
| Дата загрузки | 19.04.2024 |
| drain source on state resistance | 0.4Ом |
| drain to source voltage (vdss) | 650V |
| drive voltage (max rds on, min rds on) | 10V |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 1000 |
| fall time: | 11 ns |
| fet type | N-Channel |
| forward transconductance - min: | 5.2 S |
| gate charge (qg) (max) @ vgs | 30nC @ 10V |
| htsus | 8541.29.0095 |
| id - continuous drain current: | 11 A |
| input capacitance (ciss) (max) @ vds | 1000pF @ 25V |
| категория | Кнопки, переключатели, разъемы, реле/Кабельные наконечники, клеммники и клеммы |
| количество выводов | 3вывод(-ов) |
| максимальная рабочая температура | 150 C |
| manufacturer: | STMicroelectronics |
| maximum operating temperature: | +150 C |
| minimum operating temperature: | -65 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| монтаж транзистора | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| напряжение истока-стока vds | 600В |
| напряжение измерения rds(on) | 10В |
| непрерывный ток стока | 11А |
| number of channels: | 1 Channel |
| operating temperature | -65В°C ~ 150В°C (TJ) |
| other related documents | http://www.st.com/web/catalog/sense_power/FM100/CL |
| package | Tube |
| package / case | TO-220-3 |
| package / case: | TO-220-3 |
| packaging: | Tube |
| партномер | 8022450166 |
| pd - power dissipation: | 160 W |
| полярность транзистора | N Канал |
| пороговое напряжение vgs | 4В |
| power dissipation | 160Вт |
| power dissipation (max) | 160W (Tc) |
| product category: | MOSFET |
| product type: | MOSFET |
| qg - gate charge: | 30 nC |
| рассеиваемая мощность | 160Вт |
| rds on - drain-source resistance: | 450 mOhms |
| rds on (max) @ id, vgs | 450mOhm @ 5.5A, 10V |
| reach status | REACH Unaffected |
| rise time: | 20 ns |
| rohs status | ROHS3 Compliant |
| series | MDmeshв„ў -> |
| series: | STP11NM60 |
| сопротивление во включенном состоянии rds(on) | 0.4Ом |
| стиль корпуса транзистора | TO-220AB |
| subcategory: | MOSFETs |
| supplier device package | TO-220AB |
| technology | MOSFET (Metal Oxide) |
| technology: | Si |
| tradename: | MDmesh |
| transistor polarity: | N-Channel |
| transistor type: | 1 N-Channel |
| type: | MOSFET |
| typical turn-off delay time: | 6 ns |
| typical turn-on delay time: | 20 ns |
| vds - drain-source breakdown voltage: | 600 V |
| вес, г | 02.01.2024 |
| vgs - gate-source voltage: | -30 V, +30 V |
| vgs (max) | В±25V |
| vgs th - gate-source threshold voltage: | 5 V |
| vgs(th) (max) @ id | 5V @ 250ВµA |
| Время загрузки | 22:15:35 |
