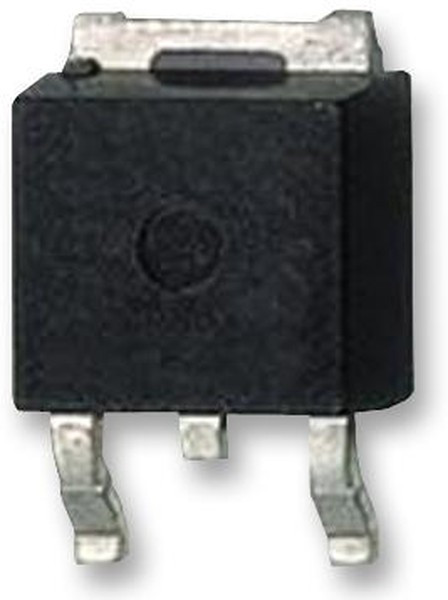

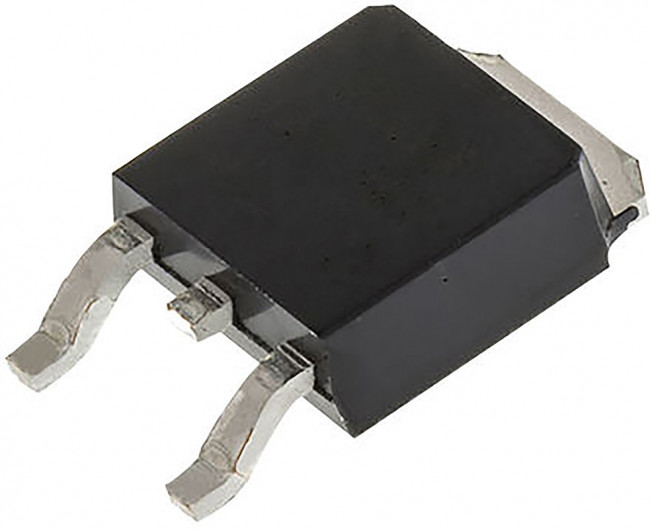

ZXT849KTC, Bipolar Transistors - BJT NPN 30V
Оставить отзыв
В избранноеВ сравнение
Артикул: ZXT849KTC
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Дискретные полупроводниковые приборы\Транзисторы\Биполярные транзисторы - BJTБиполярные транзисторы - BJT NPN 30V
| Дата загрузки | 23.02.2024 |
| Вес и габариты | |
| вес, г | 0.35 |
| Высота | 2.39 mm |
| Информация о производителе | |
| Производитель | DIODES INC. |
| Бренд | DIODES INC. |
| Основные | |
| automotive | Yes |
| частота перехода ft | 100МГц |
| collector emitter voltage max | 30В |
| configuration | Single |
| continuous collector current | 7А |
| dc current gain hfe min | 100hFE |
| dc усиление тока hfe | 100hFE |
| длина | 6.73 mm |
| eccn (us) | EAR99 |
| eu rohs | Compliant with Exemption |
| hts | 8541.29.00.95 |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| количество выводов | 3вывод(-ов) |
| конфигурация | Single |
| квалификация | - |
| lead shape | Gull-wing |
| линейка продукции | - |
| максимальная рабочая температура | + 150 C |
| максимальный постоянный ток коллектора | 7 A |
| maximum base emitter saturation voltage (v) | 0.00115@350mA@7A |
| maximum collector base voltage | 80 V |
| maximum collector base voltage (v) | 80 |
| maximum collector-emitter saturation voltage (v) | 0.04@20mA@0.5A|0.18@20mA@2A|0.08@20mA@1A|0.28@350mA@7A |
| maximum collector emitter voltage | 80 V |
| maximum collector-emitter voltage (v) | 30 |
| maximum dc collector current | 7 A |
| maximum dc collector current (a) | 7 |
| maximum emitter base voltage | 7 V |
| maximum emitter base voltage (v) | 7 |
| maximum operating frequency | 100 MHz |
| maximum operating temperature | +150 °C |
| maximum operating temperature (°c) | 150 |
| maximum power dissipation | 4.2 W |
| maximum power dissipation (mw) | 4200 |
| maximum transition frequency (mhz) | 100(Typ) |
| military | No |
| минимальная рабочая температура | 55 C |
| minimum dc current gain | 100@10mA@1V|100@1A@1V|40@20A@2V|100@7A@1V |
| minimum operating temperature (°c) | -55 |
| монтаж транзистора | Surface Mount |
| mounting | Surface Mount |
| mounting type | Surface Mount |
| напряжение эмиттер-база (vebo) | 7 V |
| напряжение коллектор-база (vcbo) | 80 V |
| напряжение коллектор-эмиттер (vceo), макс. | 30 V |
| напряжение насыщения коллектор-эмиттер | 230 mV |
| непрерывный коллекторный ток | 7 A |
| number of elements per chip | 1 |
| package height | 2.39(Max) |
| package length | 6.73(Max) |
| package type | DPAK(TO-252) |
| package width | 6.22(Max) |
| packaging | Tape and Reel |
| партномер | 8004842073 |
| part status | Active |
| pcb changed | 2 |
| pd - рассеивание мощности | 4200 mW |
| pin count | 3 |
| подкатегория | Transistors |
| полярность транзистора | NPN |
| power dissipation | 4.2Вт |
| product category | Bipolar Power |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 100 MHz |
| размер фабричной упаковки | 2500 |
| серия | ZXT849 |
| standard package name | TO-252 |
| стиль корпуса транзистора | TO-252(DPAK) |
| supplier package | DPAK |
| tab | Tab |
| технология | Si |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | Diodes Incorporated |
| transistor configuration | Single |
| transistor type | NPN |
| type | NPN |
| упаковка / блок | DPAK-3 |
| вид монтажа | SMD/SMT |
| Время загрузки | 0:05:49 |
| Ширина | 6.22 мм |
