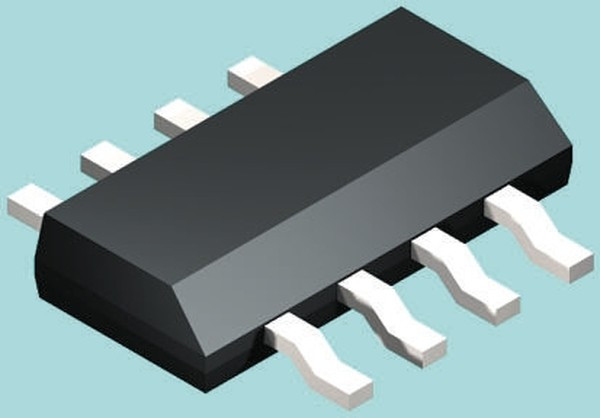

ZHB6790TA, Bipolar Transistors - BJT H-Bridge-40V
Оставить отзыв
В избранноеВ сравнение
Артикул: ZHB6790TA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Дискретные полупроводниковые приборы\Транзисторы\Биполярные транзисторы - BJTБиполярные транзисторы - BJT H-Bridge-40V
| Дата загрузки | 23.02.2024 |
| Вес и габариты | |
| вес, г | 0.2401 |
| Высота | 1.6 mm |
| Информация о производителе | |
| Производитель | DIODES INC. |
| Бренд | DIODES INC. |
| Основные | |
| base product number | ZHB6790 -> |
| current - collector cutoff (max) | 100nA (ICBO) |
| current - collector (ic) (max) | 2A |
| dc current gain (hfe) (min) @ ic, vce | 200 @ 1A, 2V |
| длина | 6.7 mm |
| eccn | EAR99 |
| frequency - transition | 100MHz |
| htsus | 8541.29.0075 |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| коэффициент усиления по постоянному току (hfe), макс. | 500 |
| коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 500 at 100 mA, 2 V at NPN, 400 at 1 A, 2 V at NPN |
| конфигурация | Quad |
| максимальная рабочая температура | + 150 C |
| максимальный постоянный ток коллектора | 2 A |
| maximum collector base voltage | 50 V |
| maximum collector emitter voltage | 40 V |
| maximum dc collector current | 2 A |
| maximum emitter base voltage | 5 V |
| maximum operating frequency | 150 MHz |
| maximum operating temperature | +150 °C |
| maximum power dissipation | 2 W |
| минимальная рабочая температура | 55 C |
| minimum dc current gain | 400, 200 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение эмиттер-база (vebo) | 5 V |
| напряжение коллектор-база (vcbo) | 50 V |
| напряжение коллектор-эмиттер (vceo), макс. | 40 V |
| напряжение насыщения коллектор-эмиттер | 0.75 V |
| number of elements per chip | 4 |
| operating temperature | -55В°C ~ 150В°C (TJ) |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | SOT-223-8 |
| package type | SM |
| партномер | 8006267481 |
| pd - рассеивание мощности | 2000 mW |
| pin count | 8 |
| подкатегория | Transistors |
| полярность транзистора | NPN |
| power - max | 1.25W |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 100 MHz, 150 MHz |
| размер фабричной упаковки | 1000 |
| reach status | REACH Affected |
| rohs status | ROHS3 Compliant |
| серия | ZHB6790 |
| supplier device package | SM-8 |
| технология | Si |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | Diodes Incorporated |
| transistor configuration | Full Bridge |
| transistor type | 2 NPN, 2 PNP (H-Bridge) |
| упаковка / блок | SM-8 |
| vce saturation (max) @ ib, ic | 750mV @ 50mA, 2A |
| вид монтажа | SMD/SMT |
| voltage - collector emitter breakdown (max) | 40V |
| Время загрузки | 0:02:25 |
| Ширина | 3.7 мм |
