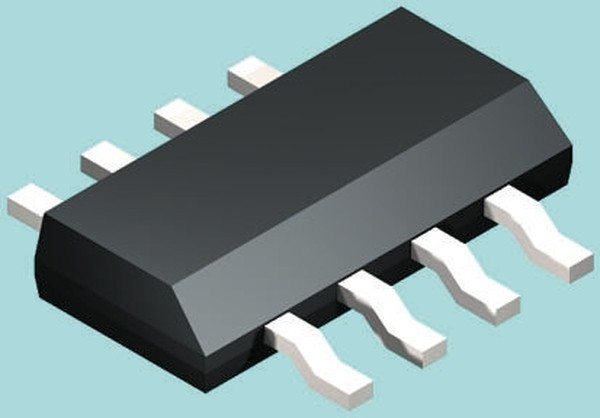

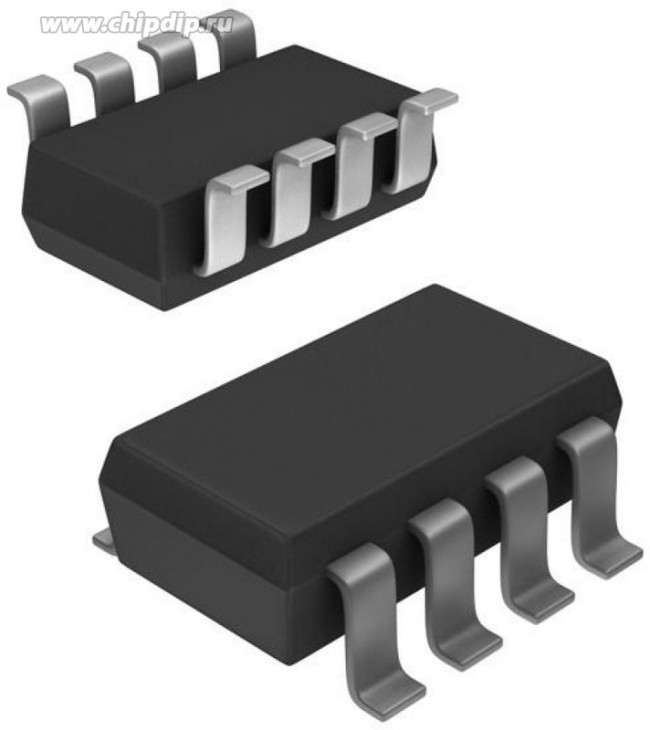

Discrete Semiconductor Products\Transistors - Bipolar (BJT) - ArraysМатрица биполярных (BJT) транзисторов NPN, PNP 45 В, 40 В, 2 А, 150 МГц, 100 МГц, 2,75 Вт SM-8 для поверхностного монтажа
Дата загрузки | 23.02.2024 |
Вес и габариты | |
Высота | 1.6 мм |
Информация о производителе | |
Производитель | DIODES INC. |
Бренд | DIODES INC. |
Основные | |
base product number | ZDT6790 -> |
collector- base voltage vcbo: | 45 V, 50 V |
collector-emitter saturation voltage: | 500 mV, 750 mV |
collector- emitter voltage vceo max: | 45 V, 40 V |
configuration: | Dual |
continuous collector current: | 2 A |
current - collector cutoff (max) | 100nA (ICBO) |
current - collector (ic) (max) | 2A |
dc current gain hfe max: | 500 |
dc current gain (hfe) (min) @ ic, vce | 400 @ 1A, 2V / 300 @ 10mA, 2V |
eccn | EAR99 |
emitter- base voltage vebo: | 7 V |
factory pack quantity: factory pack quantity: | 1000 |
frequency - transition | 150MHz, 100MHz |
gain bandwidth product ft: | 150 MHz, 100 MHz |
htsus | 8541.29.0075 |
категория | Электронные компоненты/Транзисторы |
manufacturer: | Diodes Incorporated |
maximum collector base voltage | 45 V |
maximum collector emitter voltage | 45 V |
maximum dc collector current | 2 A |
maximum dc collector current: | 2 A |
maximum emitter base voltage | 5 V |
maximum operating frequency | 150 MHz |
maximum operating temperature | +150 °C |
maximum operating temperature: | +150 C |
maximum power dissipation | 2.75 W |
minimum dc current gain | 400, 200 |
minimum operating temperature: | -55 C |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting style: | SMD/SMT |
mounting type | Surface Mount |
number of elements per chip | 2 |
operating temperature | -55В°C ~ 150В°C (TJ) |
package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
package / case | SOT-223-8 |
package / case: | SM-8 |
package type | SM |
партномер | 8007290553 |
pd - power dissipation: | 2.75 W |
pin count | 8 |
power - max | 2.75W |
product category: | Bipolar Transistors-BJT |
product type: | BJTs-Bipolar Transistors |
reach status | REACH Affected |
rohs status | ROHS3 Compliant |
series: | ZDT6790 |
subcategory: | Transistors |
supplier device package | SM-8 |
technology: | Si |
transistor configuration | Isolated |
transistor polarity: | NPN, PNP |
transistor type | NPN, PNP |
vce saturation (max) @ ib, ic | 500mV @ 5mA, 1A / 750mV @ 50mA, 2A |
voltage - collector emitter breakdown (max) | 45V, 40V |
