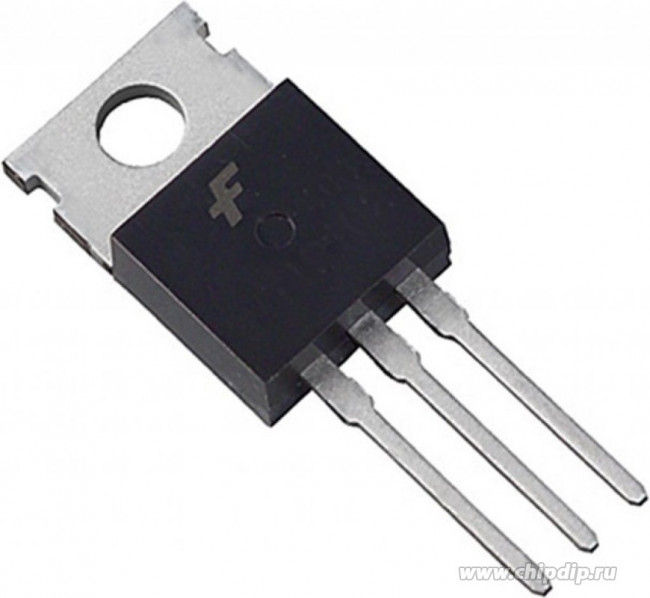

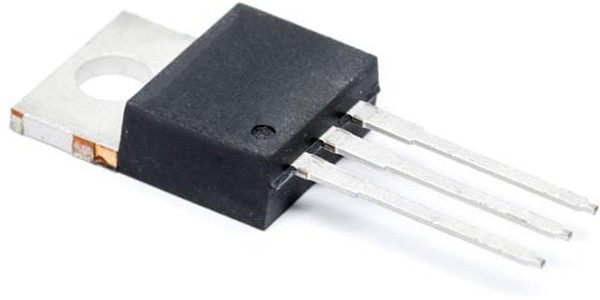

TIP42C
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Discrete Semiconductor Products\Transistors - Bipolar (BJT) - SingleБиполярный (BJT) транзистор PNP 100V 6A 65W Through Hole TO-220AB
| Дата загрузки | 18.02.2024 |
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Бренд | STMicroelectronics |
| Основные | |
| base product number | TIP42 -> |
| collector- base voltage vcbo | 100 V |
| collector- base voltage vcbo: | 100 V |
| collector-emitter breakdown voltage | 100V |
| collector-emitter saturation voltage | 1.5 V |
| collector-emitter saturation voltage: | 1.5 V |
| collector- emitter voltage vceo max | 100 V |
| collector- emitter voltage vceo max: | 100 V |
| configuration | Single |
| configuration: | Single |
| continuous collector current: | 6 A |
| current - collector cutoff (max) | 700ВµA |
| current - collector (ic) (max) | 6A |
| dc collector/base gain hfe min | 15 |
| dc collector/base gain hfe min: | 15 |
| dc current gain hfe max | 75 |
| dc current gain hfe max: | 75 |
| dc current gain (hfe) (min) @ ic, vce | 15 @ 3A, 4V |
| длина: | 10.4 mm |
| eccn | EAR99 |
| emitter- base voltage vebo | -5 V |
| emitter- base voltage vebo: | 5 V |
| factory pack quantity | 1000 |
| factory pack quantity: factory pack quantity: | 1000 |
| gain bandwidth product ft | 3 MHz |
| htsus | 8541.29.0095 |
| категория | Электронные компоненты/Транзисторы |
| коэффициент усиления по постоянному току (hfe), макс.: | 75 |
| manufacturer | STMicroelectronics |
| manufacturer: | STMicroelectronics |
| maximum dc collector current | 6A |
| maximum dc collector current: | 6 A |
| maximum operating temperature | +150 C |
| maximum operating temperature: | +150 C |
| maximum power dissipation | 65 W |
| minimum operating temperature | -65 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting style: | Through Hole |
| mounting type | Through Hole |
| напряжение эмиттер-база (vebo): | - 5 V |
| напряжение коллектор-база (vcbo): | 100 V |
| напряжение насыщения коллектор-эмиттер: | 1.5 V |
| непрерывный коллекторный ток: | 6 A |
| operating temperature | 150В°C (TJ) |
| package | Tube |
| package / case | TO-220-3 |
| package / case: | TO-220-3 |
| packaging | Tube |
| packaging: | Tube |
| партномер | 8006087792 |
| pd - power dissipation | 65W |
| pd - power dissipation: | 65 W |
| pd - рассеивание мощности: | 65 W |
| power - max | 65W |
| product category | Bipolar Transistors-BJT |
| product category: | Bipolar Transistors-BJT |
| product type: | BJTs-Bipolar Transistors |
| произведение коэффициента усиления на ширину полосы пропускания (ft): | 3 MHz |
| размер фабричной упаковки: | 1000 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | TIP42C |
| series: | TIP42C |
| ширина: | 4.6 mm |
| subcategory: | Transistors |
| supplier device package | TO-220AB |
| technology: | Si |
| технология: | Si |
| transistor polarity | PNP |
| transistor polarity: | PNP |
| transistor type | PNP |
| vce saturation (max) @ ib, ic | 1.5V @ 600mA, 6A |
| voltage - collector emitter breakdown (max) | 100V |
| Время загрузки | 13:54:05 |
| высота: | 9.15 mm |
