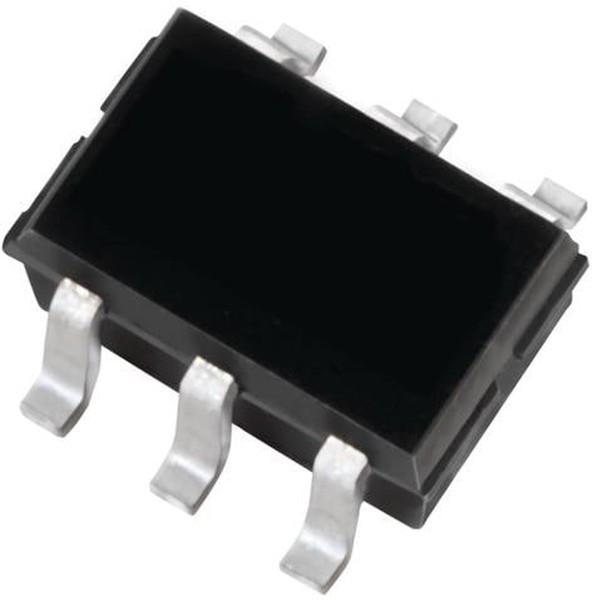

Биполярные транзисторы - BJT SSP XSTR SC-88 NPN
Дата загрузки | 20.02.2024 |
Вес и габариты | |
вес, г | 0.0075 |
Информация о производителе | |
Производитель | ON Semiconductor*** |
Бренд | ON Semiconductor*** |
Основные | |
aec qualified number | AEC-Q101 |
automotive | Yes |
collector- base voltage vcbo | 50 V |
collector-emitter saturation voltage | 250 mV |
collector- emitter voltage vceo max | 45 V |
configuration | Dual |
dc collector/base gain hfe min | 420 at 2 mA, 5 V |
dc current gain hfe max | 800 at 2 mA, 5 V |
eccn (us) | EAR99 |
emitter- base voltage vebo | 6 V |
eu rohs | Compliant |
factory pack quantity | 3000 |
gain bandwidth product ft | 100 MHz |
категория | Электронные компоненты/Транзисторы |
категория продукта | Биполярные транзисторы - BJT |
коэффициент усиления по постоянному току (hfe), макс. | 800 at 2 mA at 5 V |
коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 420 at 2 mA at 5 V |
конфигурация | Dual |
квалификация | AEC-Q101 |
lead shape | Gull-wing |
максимальная рабочая температура | + 150 C |
максимальный постоянный ток коллектора | 100 mA |
manufacturer | ON Semiconductor |
maximum base emitter saturation voltage (v) | 0.7(Typ)@0.5mA@10mA|0.9(Typ)@5mA@100mA |
maximum collector base voltage (v) | 50 |
maximum collector cut-off current (na) | 15 |
maximum collector-emitter saturation voltage (v) | 0.25@0.5mA@10mA|0.6@5mA@100mA |
maximum collector-emitter voltage (v) | 45 |
maximum dc collector current | 100 mA |
maximum dc collector current (a) | 0.1 |
maximum emitter base voltage (v) | 6 |
maximum operating temperature | +150 C |
maximum operating temperature (°c) | 150 |
maximum power dissipation (mw) | 380 |
maximum transition frequency (mhz) | 100(Min) |
military | No |
минимальная рабочая температура | 55 C |
minimum dc current gain | 420@2mA@5V |
minimum operating temperature | -55 C |
minimum operating temperature (°c) | -55 |
mounting | Surface Mount |
mounting style | SMD/SMT |
напряжение эмиттер-база (vebo) | 6 V |
напряжение коллектор-база (vcbo) | 50 V |
напряжение коллектор-эмиттер (vceo), макс. | 45 V |
напряжение насыщения коллектор-эмиттер | 250 mV |
number of elements per chip | 2 |
operating junction temperature (°c) | -55 to 150 |
package / case | SOT-363-6 |
package height | 0.9 |
package length | 2 |
package width | 1.25 |
packaging | Tape and Reel |
партномер | 8017548184 |
part status | Active |
pcb changed | 6 |
pd - power dissipation | 380 mW |
pd - рассеивание мощности | 380 mW |
pin count | 6 |
подкатегория | Transistors |
полярность транзистора | NPN |
product category | Bipolar Small Signal |
product type | BJTs-Bipolar Transistors |
произведение коэффициента усиления на ширину полосы пропускания (ft) | 100 MHz |
qualification | AEC-Q101 |
размер фабричной упаковки | 3000 |
series | BC846C |
серия | BC846C |
standard package name | SC |
subcategory | Transistors |
supplier package | SC-88 |
supplier temperature grade | Automotive |
technology | Si |
технология | Si |
тип продукта | BJTs - Bipolar Transistors |
торговая марка | ON Semiconductor |
transistor polarity | NPN |
type | NPN |
упаковка / блок | SOT-363-6 |
вид монтажа | SMD/SMT |
Время загрузки | 0:15:47 |
