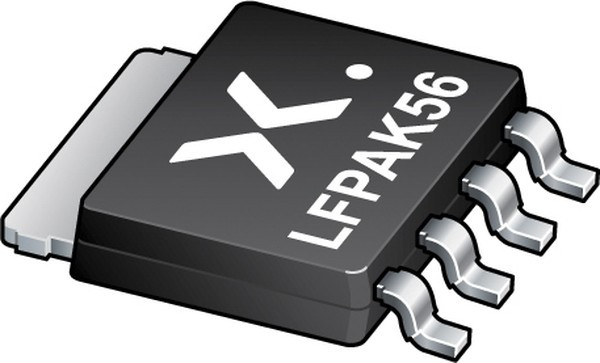

PHPT60415NYX, Bipolar Transistors - BJT PHPT60415NY/SOT669/LFPAK
Оставить отзыв
В избранноеВ сравнение
Артикул: PHPT60415NYX
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Дискретные полупроводниковые приборы\Транзисторы\Биполярные транзисторы - BJTБиполярные транзисторы - BJT 15A NPN High Power Bipolar Transistor
| Дата загрузки | 22.02.2024 |
| Вес и габариты | |
| вес, г | 0.0745 |
| Информация о производителе | |
| Производитель | Nexperia B.V. |
| Бренд | Nexperia B.V. |
| Основные | |
| automotive | Yes |
| configuration | Single Triple Emitter |
| eccn (us) | EAR99 |
| eu rohs | Compliant with Exemption |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| коэффициент усиления по постоянному току (hfe), макс. | 410 at 500 mA, 2 V |
| коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 250 at 500 mA, 2 V |
| конфигурация | Single |
| максимальная рабочая температура | + 175 C |
| максимальный постоянный ток коллектора | 30 A |
| maximum base emitter saturation voltage (v) | 1@50mA@1A|1.35@1A@10A|1.5@1.5A|15A |
| maximum collector base voltage | 40 V |
| maximum collector base voltage (v) | 40 |
| maximum collector cut-off current (na) | 100 |
| maximum collector-emitter saturation voltage (v) | 0.04@50mA@1A|0.4@1A@10A|0.6@1.5A@15A |
| maximum collector emitter voltage | 40 V |
| maximum collector-emitter voltage (v) | 40 |
| maximum dc collector current | 15 A |
| maximum dc collector current (a) | 15 |
| maximum emitter base voltage | 7 V |
| maximum emitter base voltage (v) | 7 |
| maximum operating frequency | 105 MHz |
| maximum operating temperature | +175 °C |
| maximum operating temperature (°c) | 175 |
| maximum power dissipation | 25 W |
| maximum power dissipation (mw) | 25000 |
| maximum transition frequency (mhz) | 105(Typ) |
| минимальная рабочая температура | 55 C |
| minimum dc current gain | 250 |
| minimum operating temperature (°c) | -55 |
| mounting | Surface Mount |
| mounting type | Surface Mount |
| напряжение эмиттер-база (vebo) | 7 V |
| напряжение коллектор-база (vcbo) | 40 V |
| напряжение коллектор-эмиттер (vceo), макс. | 40 V |
| напряжение насыщения коллектор-эмиттер | 420 mV |
| непрерывный коллекторный ток | 15 A |
| number of elements per chip | 1 |
| package type | LFPAK56, SOT669 |
| packaging | Tape and Reel |
| партномер | 8005277952 |
| part status | Active |
| pcb changed | 4 |
| pd - рассеивание мощности | 25 W |
| pin count | 4+Tab |
| подкатегория | Transistors |
| полярность транзистора | NPN |
| ppap | Unknown |
| product category | Bipolar Power |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 105 MHz |
| размер фабричной упаковки | 1500 |
| supplier package | LFPAK |
| supplier temperature grade | Automotive |
| tab | Tab |
| технология | Si |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | Nexperia |
| transistor configuration | Single |
| transistor type | NPN |
| type | NPN |
| упаковка / блок | PowerSO-8 |
| вид монтажа | SMD/SMT |
| Время загрузки | 1:08:21 |
