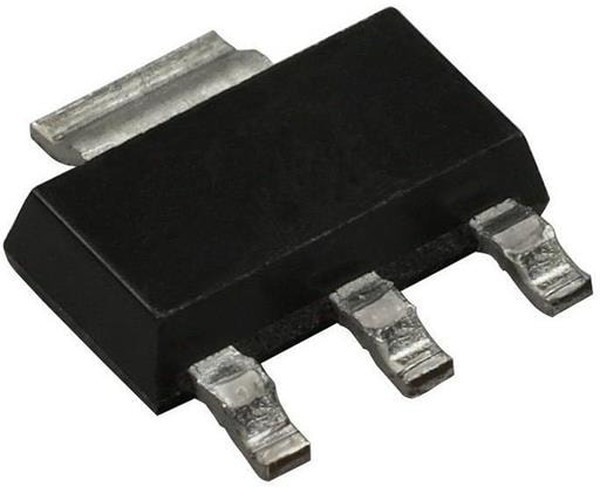

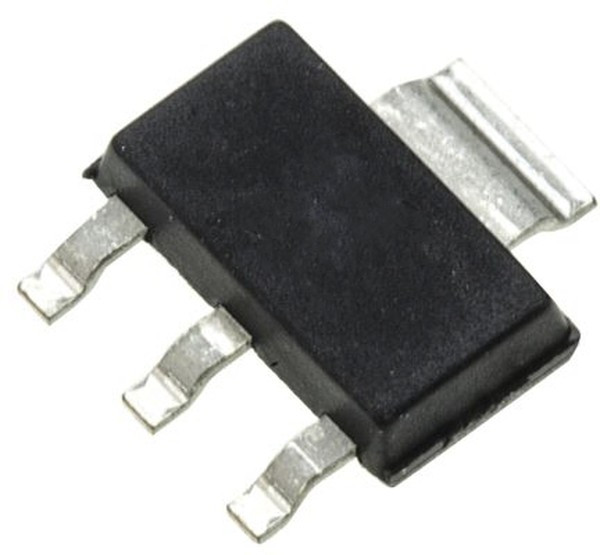

NSS60601MZ4T1G, Биполярный транзистор, NPN, 60 В, 6 А, 2Вт
Оставить отзыв
В избранноеВ сравнение
Артикул: NSS60601MZ4T1G
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Транзисторы / Биполярные транзисторы / Одиночные биполярные транзисторыБиполярный транзистор, NPN, 60 В, 6 А, 2Вт
Дата загрузки | 20.02.2024 |
Вес и габариты | |
вес, г | 0.25 |
Информация о производителе | |
Производитель | ON Semiconductor*** |
Бренд | ON Semiconductor*** |
Основные | |
Корпус | SOT-223 |
automotive | No |
collector- base voltage vcbo: | 100 V |
collector-emitter saturation voltage: | 300 mV |
collector- emitter voltage vceo max: | 60 V |
configuration | Single Dual Collector |
configuration: | Single |
dc collector/base gain hfe min: | 150 |
eccn (us) | EAR99 |
emitter- base voltage vebo: | 6 V |
eu rohs | Compliant with Exemption |
factory pack quantity: factory pack quantity: | 1000 |
gain bandwidth product ft: | 100 MHz |
категория | Электронные компоненты/Транзисторы |
lead shape | Gull-wing |
manufacturer: | onsemi |
maximum base emitter saturation voltage (v) | 0.9 0.1A 1A |
maximum collector base voltage | 100 V |
maximum collector base voltage (v) | 100 |
maximum collector cut-off current (na) | 100 |
maximum collector emitter voltage | 60 V |
maximum collector-emitter voltage (v) | 60 |
maximum dc collector current | 6 A |
maximum dc collector current: | 6 A |
maximum dc collector current (a) | 6 |
maximum emitter base voltage | 6 V |
maximum emitter base voltage (v) | 6 |
maximum operating frequency | 1 MHz |
maximum operating temperature | +150 °C |
maximum operating temperature: | +150 C |
maximum operating temperature (°c) | 150 |
maximum power dissipation | 800 mW |
maximum power dissipation (mw) | 2000 |
maximum transition frequency (mhz) | 100(Min) |
minimum dc current gain | 150 500mA 2V|120 1A 2V|100 2A 2V|50 6A 2V |
minimum operating temperature: | -55 C |
minimum operating temperature (°c) | -55 |
mounting | Surface Mount |
mounting style: | SMD/SMT |
mounting type | Surface Mount |
number of elements per chip | 1 |
operating junction temperature (°c) | -55 to 150 |
package / case: | SOT-223-4 |
package type | SOT-223 |
packaging | Tape and Reel |
партномер | 8000677346 |
part status | Active |
pcb changed | 3 |
pd - power dissipation: | 2 W |
pin count | 4 |
ppap | No |
product category | Bipolar Power |
product category: | Bipolar Transistors-BJT |
product type: | BJTs-Bipolar Transistors |
series: | NSS60601MZ4 |
standard package name | SOT |
subcategory: | Transistors |
supplier package | SOT-223 |
tab | Tab |
technology: | Si |
transistor configuration | Single |
transistor polarity: | NPN |
transistor type | NPN |
type | NPN |
Время загрузки | 1:32:48 |
