Дата загрузки | 21.02.2024 |
Вес и габариты | |
вес, г | 03.05.2024 |
Высота | 15.75 mm |
Информация о производителе | |
Производитель | ON Semiconductor*** |
Бренд | ON Semiconductor*** |
Основные | |
automotive | No |
configuration | Single |
длина | 10.53 mm |
eccn (us) | EAR99 |
eu rohs | Compliant with Exemption |
hts | 8541.29.00.95 |
категория | Электронные компоненты/Транзисторы |
категория продукта | Биполярные транзисторы - BJT |
коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 30 |
конфигурация | Single |
lead shape | Through Hole |
максимальная рабочая температура | + 150 C |
максимальный постоянный ток коллектора | 1 A |
material | Si |
maximum collector base voltage | 350 V |
maximum collector base voltage (v) | 350 |
maximum collector emitter saturation voltage | 1@0.2A@1A V |
maximum collector-emitter saturation voltage (v) | 1@0.2A@1A |
maximum collector emitter voltage | 350 V |
maximum collector-emitter voltage (v) | 350 |
maximum dc collector current | 1 A |
maximum dc collector current (a) | 1 |
maximum emitter base voltage | 5 V |
maximum emitter base voltage (v) | 5 |
maximum operating frequency | 10(Min)MHz |
maximum operating temperature | +150 °C |
maximum operating temperature (°c) | 150 |
maximum power dissipation | 40000 mW |
maximum power dissipation (mw) | 40000 |
maximum transition frequency (mhz) | 10(Min) |
military | No |
минимальная рабочая температура | 65 C |
minimum dc current gain | 30@0.3A@10V|10@1A@10V |
minimum operating temperature (°c) | -65 |
mounting | Through Hole |
mounting type | Through Hole |
напряжение эмиттер-база (vebo) | 5 V |
напряжение коллектор-база (vcbo) | 350 V |
напряжение коллектор-эмиттер (vceo), макс. | 350 V |
напряжение насыщения коллектор-эмиттер | 1 V |
непрерывный коллекторный ток | 1 A |
number of elements per chip | 1 |
operating temperature | -65 to 150 ?C |
package | 3TO-220AB |
package height | 9.28(Max) |
package length | 10.53(Max) |

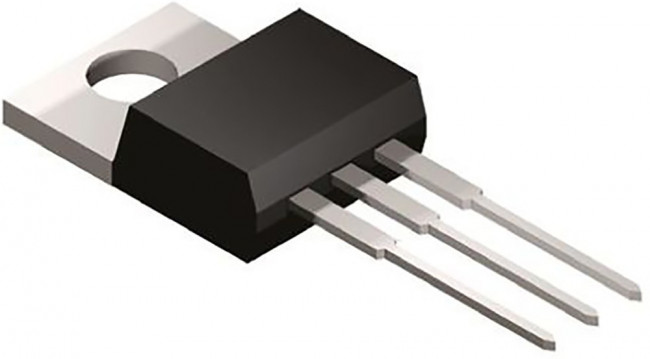

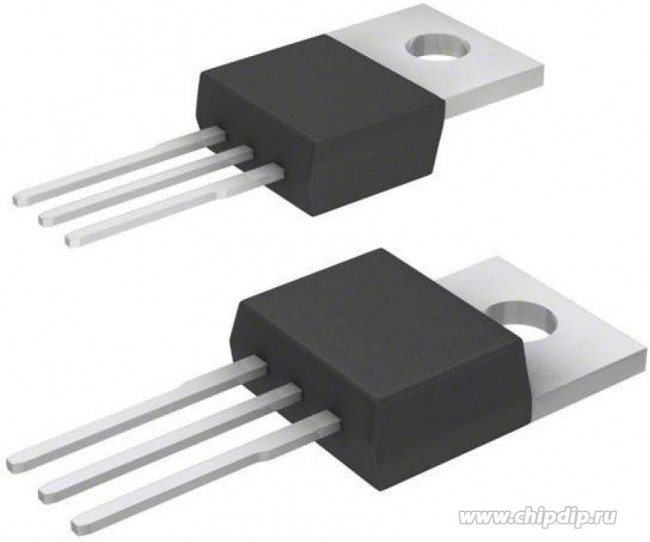

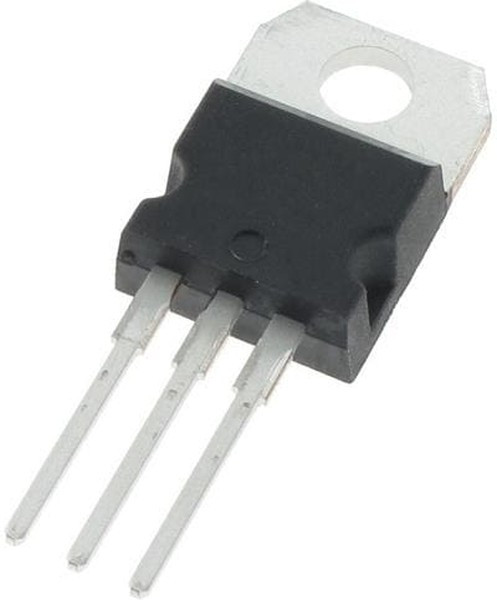

package type | TO-220 |
package width | 4.83(Max) |
packaging | Rail/Tube |
партномер | 8002988016 |
part status | Active |
pcb changed | 3 |
pd - рассеивание мощности | 40 W |
pin count | 3 |
подкатегория | Transistors |

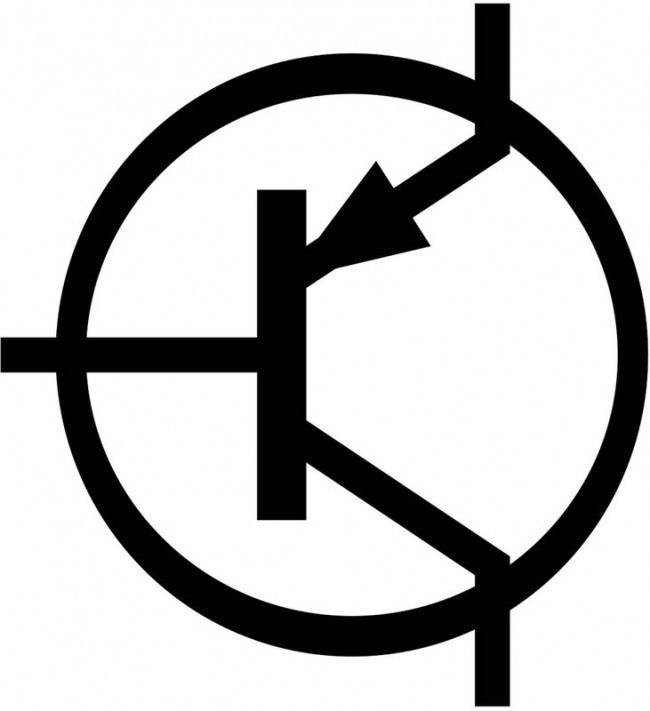

полярность транзистора | PNP |
product category | Bipolar Power |
произведение коэффициента усиления на ширину полосы пропускания (ft) | 10 MHz |
rad hard | No |
размер фабричной упаковки | 50 |
серия | MJE5731 |
standard package name | TO-220 |
supplier package | TO-220AB |
tab | Tab |
технология | Si |
тип продукта | BJTs - Bipolar Transistors |
торговая марка | ON Semiconductor |
transistor configuration | Single |
transistor type | PNP |
type | PNP |
упаковка | Tube |
упаковка / блок | TO-220-3 |
вид монтажа | Through Hole |
Время загрузки | 0:45:39 |
Ширина | 4.83 мм |
