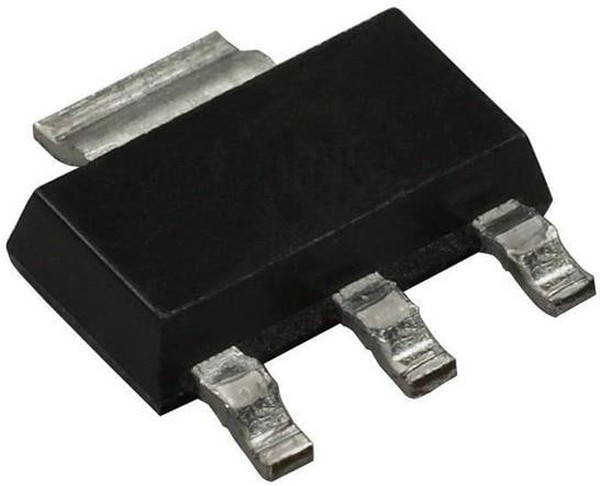

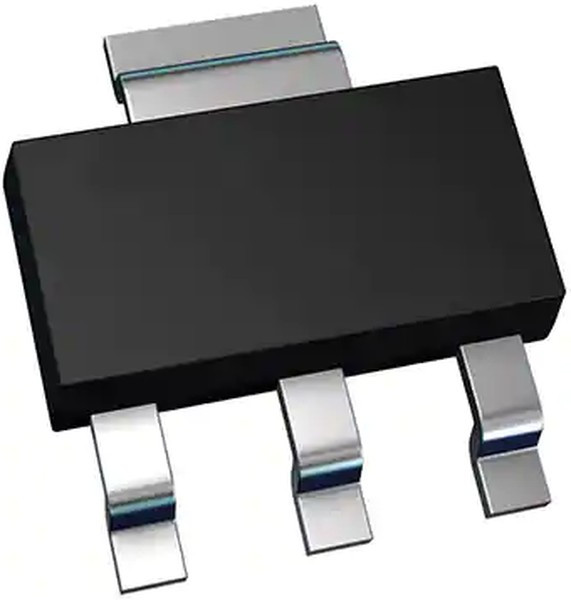

FZT855TA, Транзистор: NPN, биполярный, 150В, 5А, 3Вт, SOT223
Оставить отзыв
В избранноеВ сравнение
Артикул: FZT855TA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Транзисторы\Транзисторы биполярные\Транзисторы биполярные одинарные\Транзисторы NPN SMDБиполярные транзисторы - BJT NPN High Current
| Дата загрузки | 23.02.2024 |
| Вес и габариты | |
| вес, г | 0.15 |
| Высота | 1.65 mm |
| Высота | 1.65 мм |
| Информация о производителе | |
| Производитель | DIODES INC. |
| Бренд | DIODES INC. |
| Основные | |
| automotive | No |
| base product number | FZT855 -> |
| collector- base voltage vcbo | 250 V |
| collector-emitter saturation voltage | 355 mV |
| collector- emitter voltage vceo max | 150 V |
| configuration | Single Dual Collector |
| continuous collector current | 5 A |
| current - collector cutoff (max) | 50nA (ICBO) |
| current - collector (ic) (max) | 5A |
| dc collector/base gain hfe min | 15 at 5 A, 5 V |
| dc current gain hfe max | 100 |
| dc current gain (hfe) (min) @ ic, vce | 100 @ 1A, 5V |
| длина | 6.7 mm |
| eccn | EAR99 |
| eccn (us) | EAR99 |
| emitter- base voltage vebo | 7 V |
| eu rohs | Compliant with Exemption |
| factory pack quantity | 1000 |
| frequency - transition | 90MHz |
| gain bandwidth product ft | 90 MHz |
| hts | 8541.29.00.95 |
| htsus | 8541.29.0075 |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| коэффициент усиления по постоянному току (hfe), макс. | 100 |
| коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 15 at 5 A, 5 V |
| конфигурация | Single |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 150 C |
| максимальный постоянный ток коллектора | 10 A |
| manufacturer | Diodes Incorporated |
| material | Si |
| maximum base emitter saturation voltage (v) | 1.25@500mA@5A |
| maximum collector base voltage (v) | 250 |
| maximum collector cut-off current (na) | 50 |
| maximum collector-emitter saturation voltage (v) | 0.04@5mA@100mA|0.065@50mA@500mA|0.11@100mA@1A|0.355@500mA@5A |
| maximum collector-emitter voltage (v) | 150 |
| maximum dc collector current | 10 A |
| maximum dc collector current (a) | 5 |
| maximum emitter base voltage (v) | 7 |
| maximum operating temperature | +150 C |
| maximum operating temperature (°c) | 150 |
| maximum power dissipation (mw) | 3000 |
| maximum transition frequency (mhz) | 90(Typ) |
| military | No |
| минимальная рабочая температура | 55 C |
| minimum dc current gain | 15@5A@5V|100@1A@5V|100@10mA@5V |
| minimum operating temperature | -55 C |
| minimum operating temperature (°c) | -55 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Surface Mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение эмиттер-база (vebo) | 7 V |
| напряжение коллектор-база (vcbo) | 250 V |
| напряжение коллектор-эмиттер (vceo), макс. | 150 V |
| напряжение насыщения коллектор-эмиттер | 355 mV |
| непрерывный коллекторный ток | 5 A |
| number of elements per chip | 1 |
| operating temperature | -55В°C ~ 150В°C (TJ) |
| package | Tape & Reel (TR)Cut Tape (CT) |
| package / case | TO-261-4, TO-261AA |
| package height | 01.06.2024 |
| package length | 06.05.2024 |
| package width | 03.05.2024 |
| packaging | Tape and Reel |
| партномер | 8002553127 |
| part status | Active |
| pcb changed | 3 |
| pd - power dissipation | 3 W |
| pd - рассеивание мощности | 3 W |
| pin count | 4 |
| подкатегория | Transistors |
| полярность транзистора | NPN |
| power - max | 3W |
| product category | Bipolar Power |
| product type | BJTs-Bipolar Transistors |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 90 MHz |
| размер фабричной упаковки | 1000 |
| reach status | REACH Affected |
| rohs status | ROHS3 Compliant |
| series | FZT855 |
| серия | FZT855 |
| standard package name | SOT |
| subcategory | Transistors |
| supplier device package | SOT-223 |
| supplier package | SOT-223 |
| tab | Tab |
| технология | Si |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | Diodes Incorporated |
| transistor polarity | NPN |
| transistor type | NPN |
| type | NPN |
| упаковка / блок | SOT-223-4 |
| vce saturation (max) @ ib, ic | 355mV @ 500mA, 5A |
| вид монтажа | SMD/SMT |
| voltage - collector emitter breakdown (max) | 150V |
| Время загрузки | 0:05:34 |
| Ширина | 3.7 мм |
