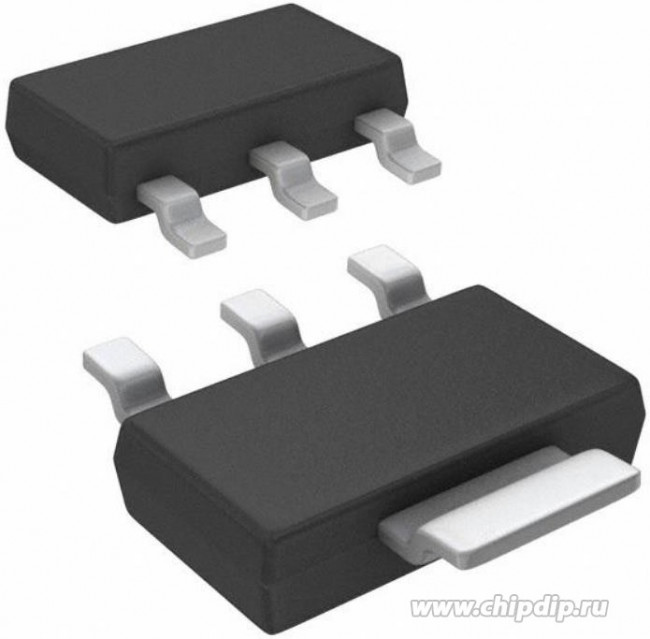

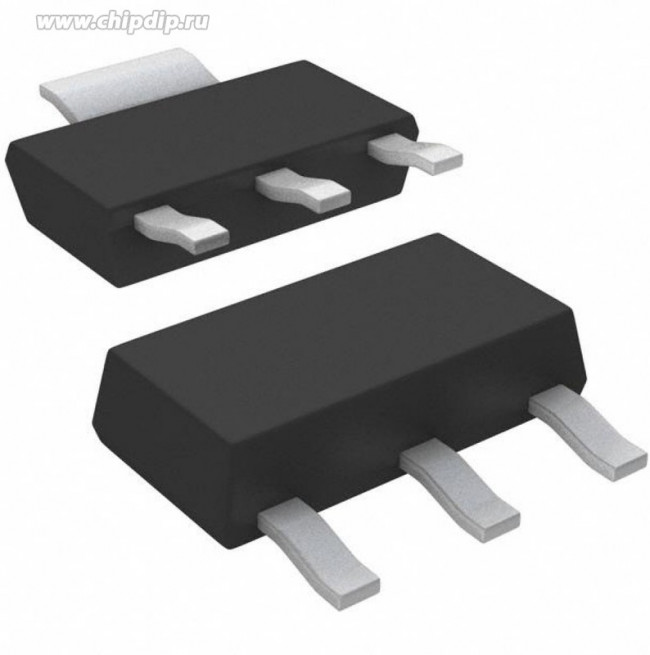

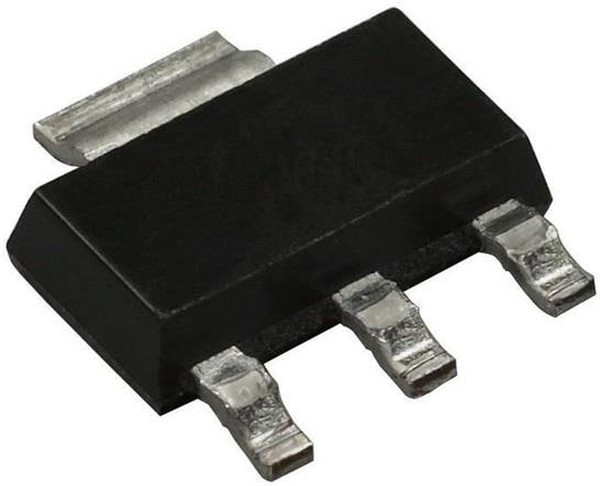

Discrete Semiconductor Products\Transistors - Bipolar (BJT) - SingleБиполярный (BJT) транзистор NPN 100V 2A 175MHz 2W Surface Mount SOT-223
Дата загрузки | 23.02.2024 |
Вес и габариты | |
вес, г | 0.39 |
Высота | 1.65мм |
Высота | 1.65 мм |
Информация о производителе | |
Производитель | DiodesZetex |
Бренд | DIODES INC. |
Основные | |
aec qualified number | AEC-Q101 |
automotive | Yes |
base product number | FZT653 -> |
число контактов | 3 + Tab |
collector-emitter breakdown voltage | 100V |
configuration | Single Dual Collector |
current - collector cutoff (max) | 100nA (ICBO) |
current - collector (ic) (max) | 2A |
dc current gain (hfe) (min) @ ic, vce | 100 @ 500mA, 2V |
длина | 6.7мм |
eccn | EAR99 |
eccn (us) | EAR99 |
eu rohs | Compliant with Exemption |
frequency - transition | 175MHz |
hts | 8541.29.00.95 |
htsus | 8541.29.0075 |
категория | Электронные компоненты/Транзисторы |
категория продукта | Биполярные транзисторы - BJT |
количество элементов на ис | 1 |
конфигурация | Single |
lead shape | Gull-wing |
максимальная рабочая частота | 175 МГц |
максимальная рабочая температура | +150 °C |
максимальное напряжение эмиттер-база | 5 В |
максимальное напряжение коллектор-база | 120 V |
максимальное напряжение к-э (коллектор-эмиттер) | 100 В |
максимальное напряжение насыщения база-эмиттер | 1.25 V |
максимальное напряжение насыщения коллектор-эмиттер | 0,5 В |
максимальное рассеяние мощности | 2 Вт |
максимальный постоянный ток коллектора | 2 A |
максимальный пост. ток коллектора | 2 A |
material | Si |
maximum base emitter saturation voltage (v) | 1.25@100mA@1A |
maximum collector base voltage | 120 V |
maximum collector base voltage (v) | 120 |
maximum collector-emitter saturation voltage (v) | 0.3@100mA@1A|0.5@200mA@2A |
maximum collector emitter voltage | 100 V |
maximum collector-emitter voltage (v) | 100 |
maximum dc collector current | 2A |
maximum dc collector current (a) | 2 |
maximum emitter base voltage | 5 V |
maximum emitter base voltage (v) | 7 |
maximum operating frequency | 175 MHz |
maximum operating temperature | +150 °C |
maximum operating temperature (°c) | 150 |
maximum power dissipation | 2 W |
maximum power dissipation (mw) | 3000 |
maximum transition frequency (mhz) | 175(Typ) |
military | No |
минимальная рабочая температура | -55 °C |
минимальный коэффициент усиления по постоянному току | 25 |
minimum dc current gain | 25@2A@2V|70@50mA@2V|100@500mA@2V|55@1A@2V |
minimum operating temperature (°c) | -55 |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting | Surface Mount |
mounting type | Surface Mount |
напряжение эмиттер-база (vebo) | 5 V |
напряжение коллектор-база (vcbo) | 120 V |
напряжение коллектор-эмиттер (vceo), макс. | 100 V |
напряжение насыщения коллектор-эмиттер | 0.23 V |
непрерывный коллекторный ток | 2 A |
number of elements per chip | 1 |
operating temperature | -55В°C ~ 150В°C (TJ) |
package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
package / case | TO-261-4, TO-261AA |
package height | 1.65(Max) |
package length | 6.7(Max) |
package type | SOT-223(SC-73) |
package width | 3.7(Max) |
packaging | Tape and Reel |
партномер | 8006612753 |
part status | Active |
pcb changed | 3 |
pd - power dissipation | 2W |
pd - рассеивание мощности | 2 W |
pin count | 4 |
подкатегория | Transistors |
полярность транзистора | NPN |
power - max | 2W |
product category | Bipolar Power |
произведение коэффициента усиления на ширину полосы пропускания (ft) | 175 MHz |
размеры | 1.65 x 6.7 x 3.7мм |
размер фабричной упаковки | 1000 |
reach status | REACH Affected |
rohs status | ROHS3 Compliant |
серия | FZT653 |
standard package name | SOT-223 |
supplier device package | SOT-223 |
supplier package | SOT-223 |
tab | Tab |
технология | Si |
тип корпуса | SOT-223 |
тип монтажа | Поверхностный монтаж |
тип продукта | BJTs - Bipolar Transistors |
тип транзистора | NPN |
торговая марка | Diodes Incorporated |
transistor configuration | Одинарный |
transistor type | NPN |
type | NPN |
упаковка / блок | SOT-223-4 |
vce saturation (max) @ ib, ic | 500mV @ 200mA, 2A |
вид монтажа | SMD/SMT |
voltage - collector emitter breakdown (max) | 100V |
Время загрузки | 0:09:05 |
Ширина | 3.7 мм |
