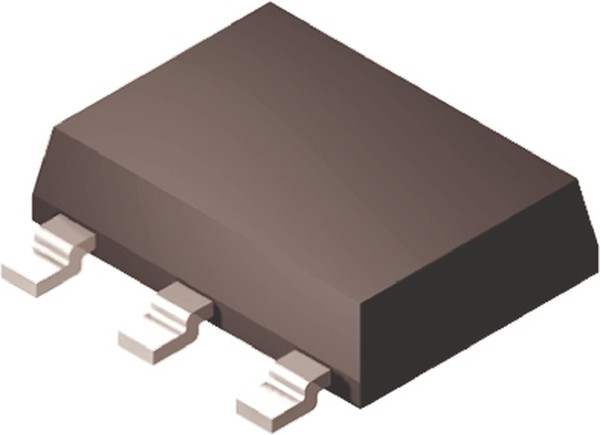

FZT558TA, Bipolar Transistors - BJT PNP High Voltage
Оставить отзыв
В избранноеВ сравнение
Артикул: FZT558TA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Дискретные полупроводниковые приборы\Транзисторы\Биполярные транзисторы - BJTБиполярные транзисторы - BJT PNP High Voltage
| Дата загрузки | 23.02.2024 |
| Вес и габариты | |
| вес, г | 0.112 |
| Высота | 1.65 mm (Max) |
| Информация о производителе | |
| Производитель | DIODES INC. |
| Бренд | DIODES INC. |
| Основные | |
| automotive | No |
| base product number | FZT558 -> |
| configuration | Single Dual Collector |
| current - collector cutoff (max) | 100nA |
| current - collector (ic) (max) | 200mA |
| dc current gain (hfe) (min) @ ic, vce | 100 @ 50mA, 10V |
| длина | 6.7 mm (Max) |
| eccn | EAR99 |
| eccn (us) | EAR99 |
| eu rohs | Compliant with Exemption |
| frequency - transition | 50MHz |
| hts | 8541.29.00.75 |
| htsus | 8541.29.0075 |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| конфигурация | Single |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 150 C |
| максимальный постоянный ток коллектора | 0.2 A |
| material | Si |
| maximum base emitter saturation voltage (v) | 0.9@5mA@50mA |
| maximum collector base voltage | 400 V |
| maximum collector base voltage (v) | 400 |
| maximum collector cut-off current (na) | 100 |
| maximum collector-emitter saturation voltage (v) | 0.2@2mA@20mA|0.5@6mA@50mA |
| maximum collector emitter voltage | -400 V |
| maximum collector-emitter voltage (v) | 400 |
| maximum dc collector current | -200 mA |
| maximum dc collector current (a) | 0.2 |
| maximum emitter base voltage | 5 V |
| maximum emitter base voltage (v) | 7 |
| maximum operating frequency | 50 MHz |
| maximum operating temperature | +150 °C |
| maximum operating temperature (°c) | 150 |
| maximum power dissipation | 2 W |
| maximum power dissipation (mw) | 3000 |
| maximum transition frequency (mhz) | 50(Min) |
| military | No |
| минимальная рабочая температура | 55 C |
| minimum dc current gain | 100@1mA@10V|100@50mA@10V|15@100mA@10V |
| minimum operating temperature (°c) | -55 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Surface Mount |
| mounting type | Surface Mount |
| напряжение эмиттер-база (vebo) | 5 V |
| напряжение коллектор-база (vcbo) | 400 V |
| напряжение коллектор-эмиттер (vceo), макс. | 400 V |
| напряжение насыщения коллектор-эмиттер | 0.5 V |
| непрерывный коллекторный ток | 0.2 A |
| number of elements per chip | 1 |
| operating temperature | -55В°C ~ 150В°C (TJ) |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | TO-261-4, TO-261AA |
| package height | 01.06.2024 |
| package length | 06.05.2024 |
| package type | SOT-223(SC-73) |
| package width | 03.05.2024 |
| packaging | Tape and Reel |
| партномер | 8004841711 |
| part status | Active |
| pcb changed | 3 |
| pd - рассеивание мощности | 2 W |
| pin count | 4 |
| подкатегория | Transistors |
| полярность транзистора | PNP |
| power - max | 2W |
| product category | Bipolar Power |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 50 MHz |
| размер фабричной упаковки | 1000 |
| reach status | REACH Affected |
| rohs status | ROHS3 Compliant |
| серия | FZT558 |
| standard package name | SOT |
| supplier device package | SOT-223 |
| supplier package | SOT-223 |
| tab | Tab |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | Diodes Incorporated |
| transistor configuration | Single |
| transistor type | PNP |
| type | PNP |
| упаковка / блок | SOT-223-4 |
| vce saturation (max) @ ib, ic | 500mV @ 6mA, 50mA |
| вид монтажа | SMD/SMT |
| voltage - collector emitter breakdown (max) | 400V |
| Время загрузки | 0:08:40 |
| Ширина | 3.7 м |
