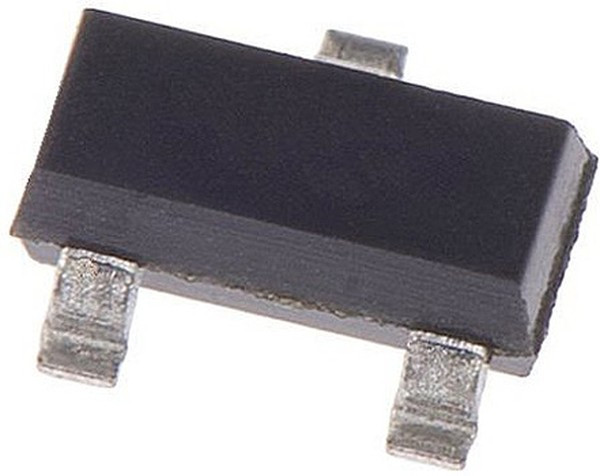

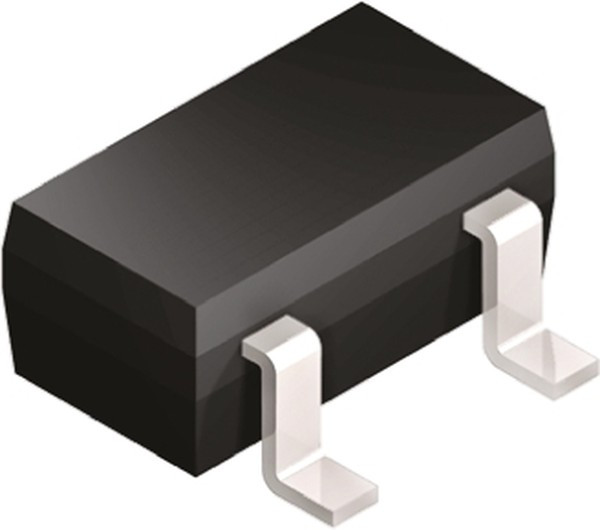

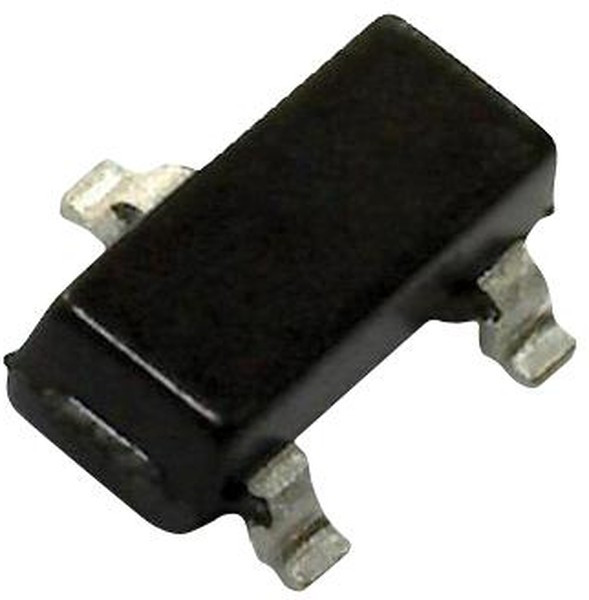

Discrete Semiconductor Products\Transistors - Bipolar (BJT) - Single, Pre-BiasedБиполярный транзистор с предварительным смещением (BJT) NPN - с предварительным смещением 50 В 500 мА 200 МГц 200 мВт поверхностный монтаж SOT-23-3
| Дата загрузки | 22.02.2024 |
| Вес и габариты | |
| Высота | 1 mm |
| Высота | 1 мм |
| Информация о производителе | |
| Производитель | DIODES INC. |
| Бренд | DIODES INC. |
| Основные | |
| base product number | DDTD113 -> |
| collector emitter voltage max | 50В |
| current - collector cutoff (max) | 500nA |
| current - collector (ic) (max) | 500mA |
| dc current gain (hfe) (min) @ ic, vce | 56 @ 50mA, 5V |
| длина | 3.05 mm |
| eccn | EAR99 |
| frequency - transition | 200MHz |
| htsus | 8541.21.0075 |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - С предварительно заданным |
| количество выводов | 3 Вывода |
| коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 56 |
| конфигурация | Single |
| корпус рч транзистора | SOT-23 |
| линейка продукции | DDTDxC Series |
| максимальная рабочая температура | + 150 C |
| maximum dc collector current | 500 mA |
| maximum operating temperature | +150 °C |
| maximum power dissipation | 200 mW |
| минимальная рабочая температура | 55 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| монтаж транзистора | Surface Mount |
| mounting type | Surface Mount |
| напряжение коллектор-эмиттер | 50В |
| непрерывный коллекторный ток | 500 mA |
| непрерывный коллекторный ток ic | 500мА |
| number of elements per chip | 1 |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | TO-236-3, SC-59, SOT-23-3 |
| package type | SOT-23 |
| партномер | 8006024752 |
| пиковый постоянный ток коллектора | 500 mA |
| pin count | 3 |
| подкатегория | Transistors |
| полярность транзистора | NPN |
| полярность цифрового транзистора | Одиночный NPN |
| power dissipation | 200мВт |
| power - max | 200mW |
| размер фабричной упаковки | 3000 |
| reach status | REACH Unaffected |
| resistor - base (r1) | 1 kOhms |
| resistor - emitter base (r2) | 10 kOhms |
| резистор база-эмиттер r2 | 10кОм |
| резистор на входе базы r1 | 1кОм |
| rohs status | ROHS3 Compliant |
| серия | DDTD113 |
| стиль корпуса транзистора | SOT-23 |
| supplier device package | SOT-23-3 |
| типичное входное сопротивление | 1 kOhms |
| типичный коэффициент деления резистора | 0.1 |
| тип продукта | BJTs - Bipolar Transistors - Pre-Biased |
| торговая марка | Diodes Incorporated |
| transistor configuration | Single |
| transistor type | NPN - Pre-Biased |
| typical input resistor | 1 kΩ |
| typical resistor ratio | 0.1 |
| упаковка / блок | SOT-23-3 |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| vce saturation (max) @ ib, ic | 300mV @ 2.5mA, 50mA |
| вид монтажа | SMD/SMT |
| voltage - collector emitter breakdown (max) | 50V |
| Время загрузки | 22:24:11 |
| Ширина | 1.4 мм |
