| Дата загрузки | 20.02.2024 |
| Вес и габариты | |
| вес, г | 0.0323 |
| Высота | 0.93 mm |
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Бренд | ON Semiconductor*** |
| Основные | |
| collector- base voltage vcbo | 75 V |
| collector-emitter saturation voltage | 1 V |
| collector- emitter voltage vceo max | 40 V |
| configuration | Single |
| continuous collector current | 0.8 A |
| dc current gain hfe max | 300 |
| длина | 2.92 mm |
| другие названия товара № | BSR14_NL |
| emitter- base voltage vebo | 6 V |
| factory pack quantity | 3000 |
| gain bandwidth product ft | 300 MHz |
| height | 0.93 mm |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| коэффициент усиления по постоянному току (hfe), макс. | 300 |
| конфигурация | Single |
| length | 2.92 mm |
| максимальная рабочая температура | + 150 C |
| максимальный постоянный ток коллектора | 0.8 A |
| manufacturer | ON Semiconductor |
| maximum collector base voltage | 75 V |
| maximum collector emitter voltage | 40 V |
| maximum dc collector current | 0.8 A |
| maximum emitter base voltage | 6 V |
| maximum operating frequency | 300 MHz |
| maximum operating temperature | +150 C |
| maximum power dissipation | 350 mW |
| минимальная рабочая температура | 55 C |
| minimum dc current gain | 50 |
| minimum operating temperature | -55 C |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение эмиттер-база (vebo) | 6 V |
| напряжение коллектор-база (vcbo) | 75 V |
| напряжение коллектор-эмиттер (vceo), макс. | 40 V |
| напряжение насыщения коллектор-эмиттер | 1 V |
| непрерывный коллекторный ток | 0.8 A |
| number of elements per chip | 1 |

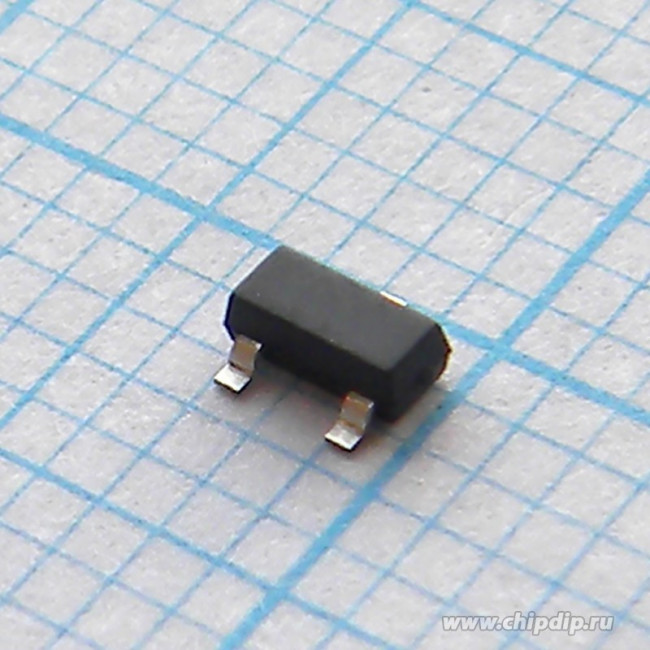

| package / case | SOT-23-3 |
| package type | SOT-23 |
| packaging | Reel |
| партномер | 8002986591 |
| part # aliases | BSR14_NL |
| pd - power dissipation | 350 mW |
| pd - рассеивание мощности | 350 mW |
| pin count | 3 |
| подкатегория | Transistors |

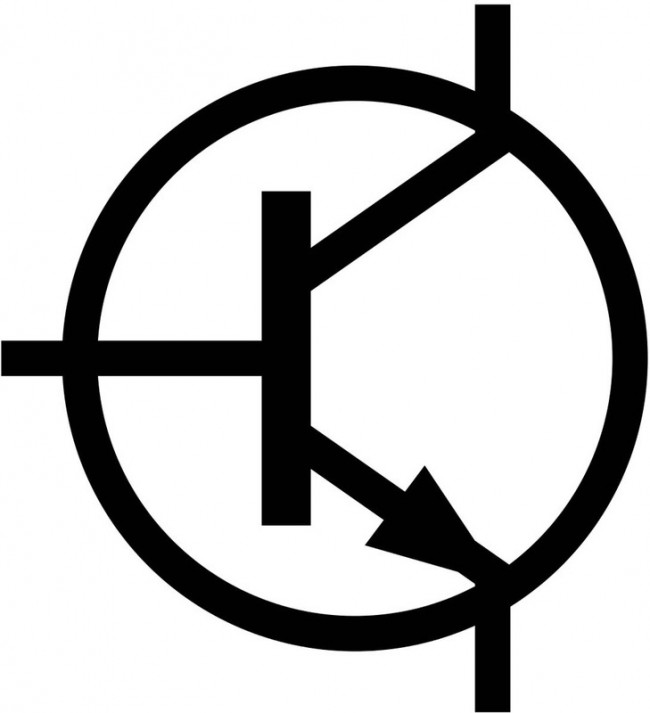

| полярность транзистора | NPN |
| product category | Bipolar Transistors-BJT |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 300 MHz |
| размер фабричной упаковки | 3000 |
| rohs | Details |
| series | BSR14 |
| серия | BSR14 |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | ON Semiconductor / Fairchild |
| transistor configuration | Single |
| transistor polarity | NPN |
| transistor type | NPN |
| unit weight | 0.001058 oz |
| упаковка / блок | SOT-23-3 |
| вид монтажа | SMD/SMT |
| Время загрузки | 1:37:36 |
| Ширина | 1.3 мм |
| width | 1.3 mm |
