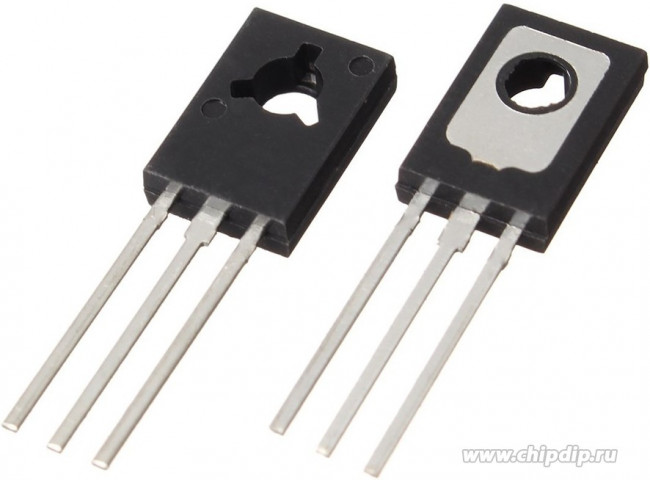

Name: BD437
Brand: STMicroelectronics

Электронные компоненты Транзисторы Биполярные (BJTs) ST Microelectronics BD437

Подробное описание

Дата загрузки	18.02.2024
Вес и габариты
вес, г	1.514
Информация о производителе
Производитель	STMicroelectronics
Бренд	STMicroelectronics

Все характеристики

42 ₽

– +

Бонус: 0.84 !

Бонусная программа

Итого: 42 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Транзисторы и сборки биполярныеTRANSISTOR, NPN, TO-126; Transistor Polarity:NPN; Collector Emitter Voltage V(br)ceo:45V; Transition Frequency ft:3MHz; Power Dissipation Pd:36W; DC Collector Current:4A; DC Current Gain hFE:140hFE; Transistor Case Style:TO-126; No. of Pins:3Pins; Operating Temperature Max:150°C; Product Range:-; Automotive Qualification Standard:-; MSL:-; SVHC:No SVHC (17-Dec-2015); Collector Emitter Saturation Voltage Vce(on):600mV; Continuous Collector Current Ic Max:4A; Current Ic Continuous a Max:4A; Current Ic hFE:2A; Device Marking:BD437; Full Power Rating Temperature:25°C; Gain Bandwidth ft Min:3MHz; Gain Bandwidth ft Typ:3MHz; Hfe Min:40; No. of Transistors:1; Power Dissipation Ptot Max:36W; Voltage Vcbo:45V

Дата загрузки	18.02.2024
Вес и габариты
вес, г	1.514
Информация о производителе
Производитель	STMicroelectronics
Бренд	STMicroelectronics
Основные
automotive	No
configuration	Single
eccn (us)	EAR99
eu rohs	Compliant with Exemption
hts	8541.29.00.95
категория	Электронные компоненты/Транзисторы
категория продукта	Биполярные транзисторы-BJT
коэффициент усиления по постоянному току (hfe), макс.	130
коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe)	30
кол-во в упаковке	50
конфигурация	Single
lead shape	Through Hole
максимальная рабочая температура	+150 C
максимальное рассеяние мощности	36 W
максимальный постоянный ток коллектора	4 A
material	Si
maximum collector base voltage (v)	45
maximum collector cut-off current (na)	100000
maximum collector-emitter saturation voltage (v)	0.6@0.2A@2A
maximum collector-emitter voltage (v)	45
maximum dc collector current (a)	4
maximum emitter base voltage (v)	5
maximum operating temperature (°c)	150
maximum power dissipation (mw)	36000
maximum transition frequency (mhz)	3(Min)
military	No
минимальная рабочая температура	-65 C
minimum dc current gain	30@10mA@5V\|85@500mA@1V\|40@2A@1V
minimum operating temperature (°c)	-65
mounting	Through Hole
напряжение эмиттер-база (vebo)	5 V
напряжение коллектор-база (vcbo)	45 V
напряжение коллектор-эмиттер (vceo), макс.	45 V
напряжение насыщения коллектор-эмиттер	0.2 V
непрерывный коллекторный ток	4 A
number of elements per chip	1
package height	10.8(Max)
package length	7.8(Max)
package width	2.7(Max)
packaging	Tube
партномер	8001788091
part status	NRND
pcb changed	3
pin count	3
полярность транзистора	NPN
product category	Bipolar Power
произведение коэффициента усиления на ширину полосы пропускания (ft)	3 MHz
размер фабричной упаковки	2000
rohs	Подробности
серия	BD437
standard package name	TO-126
supplier package	SOT-32
tab	Tab
торговая марка	STMicroelectronics
type	NPN
упаковка	Tube
упаковка / блок	SOT-32
вид монтажа	SMD/SMT
