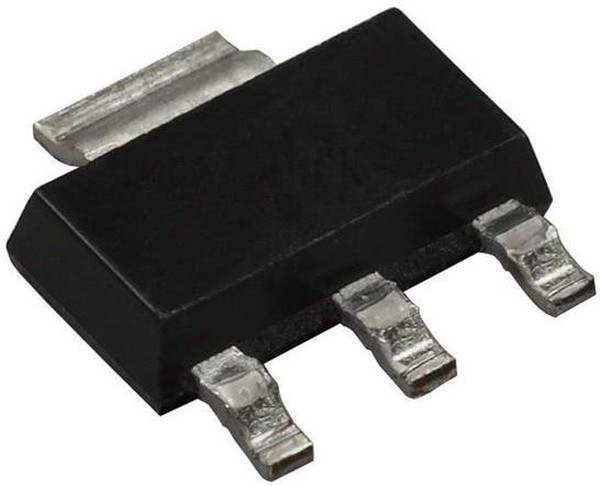

Discrete Semiconductor Products\Transistors - Bipolar (BJT) - SingleБиполярный (BJT) транзистор NPN 45V 1A 150MHz 2W Surface Mount SOT-223
Дата загрузки | 22.02.2024 |
Вес и габариты | |
Высота | 1.65 mm |
Высота | 1.65 мм |
Информация о производителе | |
Производитель | DIODES INC. |
Бренд | DIODES INC. |
Основные | |
automotive | No |
base product number | BCP5416 -> |
частота перехода ft | 150МГц |
configuration | Single Dual Collector |
current - collector cutoff (max) | 100nA (ICBO) |
current - collector (ic) (max) | 1A |
dc current gain (hfe) (min) @ ic, vce | 100 @ 150mA, 2V |
dc усиление тока hfe | 100hFE |
длина | 6.7 mm |
eccn | EAR99 |
eccn (us) | EAR99 |
eu rohs | Compliant |
frequency - transition | 150MHz |
hts | 8541.29.00.95 |
htsus | 8541.29.0075 |
категория | Электронные компоненты/Транзисторы |
категория продукта | Биполярные транзисторы - BJT |
количество выводов | 4вывод(-ов) |
конфигурация | Single |
линейка продукции | BCP54 |
максимальная рабочая температура | + 150 C |
максимальный постоянный ток коллектора | 1 A |
maximum collector base voltage (v) | 45 |
maximum collector-emitter saturation voltage (v) | 0.5@50mA@500mA |
maximum collector-emitter voltage (v) | 45 |
maximum dc collector current (a) | 1 |
maximum emitter base voltage (v) | 5 |
maximum operating temperature (°c) | 150 |
maximum power dissipation (mw) | 2000 |
maximum transition frequency (mhz) | 150(Min) |
military | No |
минимальная рабочая температура | 55 C |
minimum dc current gain | 25@5mA@2V|40@150mA@2V|25@500mA@2V|100@150mA@2V |
minimum operating temperature (°c) | -65 |
moisture sensitivity level (msl) | 1 (Unlimited) |
монтаж транзистора | Surface Mount |
mounting | Surface Mount |
mounting type | Surface Mount |
напряжение эмиттер-база (vebo) | 5 V |
напряжение коллектор-база (vcbo) | 45 V |
напряжение коллектор-эмиттер (vceo), макс. | 45 V |
number of elements per chip | 1 |
operating temperature | -65В°C ~ 150В°C (TJ) |
package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
package / case | TO-261-4, TO-261AA |
package height | 1.55 |
package length | 06.05.2024 |
package width | 03.05.2024 |
packaging | Tape and Reel |
партномер | 8006549057 |
part status | Active |
pcb changed | 3 |
pd - рассеивание мощности | 2000 mW |
pin count | 4 |
подкатегория | Transistors |
полярность транзистора | NPN |
power dissipation | 2Вт |
power - max | 2W |
product category | Bipolar Power |
произведение коэффициента усиления на ширину полосы пропускания (ft) | 100 MHz |
размер фабричной упаковки | 1000 |
reach status | REACH Unaffected |
rohs status | ROHS3 Compliant |
серия | BCP54 |
стиль корпуса транзистора | SOT-223 |
supplier device package | SOT-223 |
supplier package | SOT-223 |
supplier temperature grade | Automotive |
tab | Tab |
технология | Si |
тип продукта | BJTs - Bipolar Transistors |
торговая марка | Diodes Incorporated |
transistor type | NPN |
type | NPN |
упаковка / блок | SOT-223-4 |
уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
vce saturation (max) @ ib, ic | 500mV @ 50mA, 500mA |
вид монтажа | SMD/SMT |
voltage - collector emitter breakdown (max) | 45V |
Время загрузки | 22:32:48 |
Ширина | 3.7 мм |
