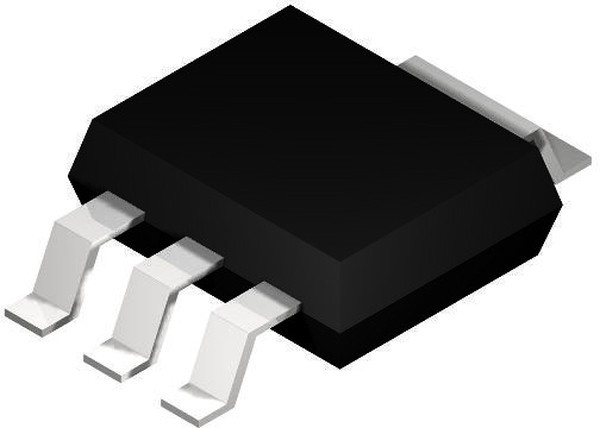

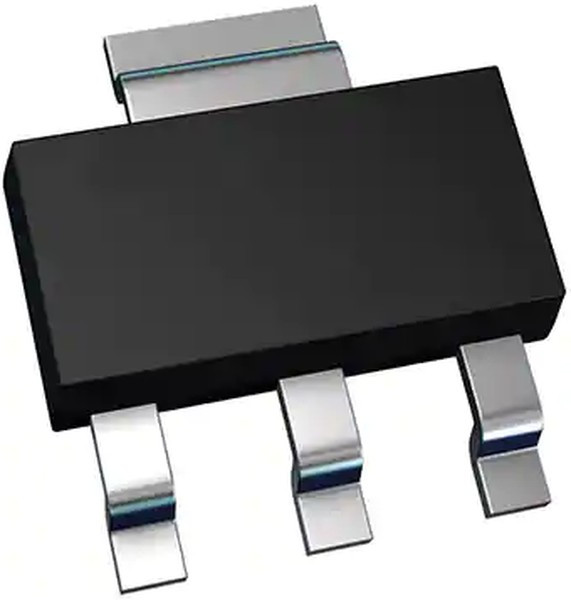

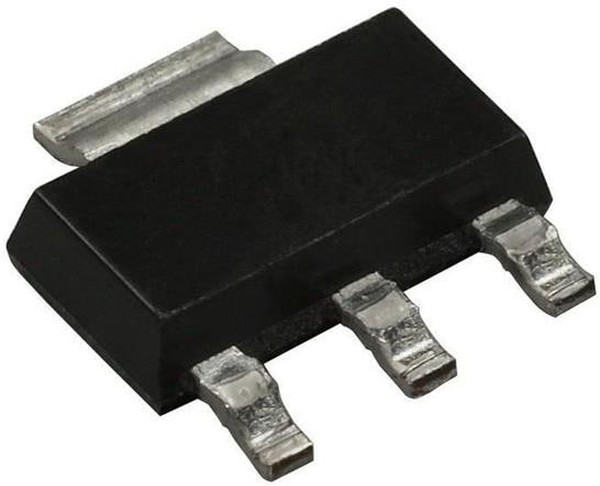

BCP5316TA, Транзистор: PNP, биполярный, 80В, 1А, 2Вт, SOT223
Оставить отзыв
В избранноеВ сравнение
Артикул: BCP5316TA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Транзисторы\Транзисторы биполярные\Транзисторы биполярные одинарные\Транзисторы PNP SMDБиполярные транзисторы - BJT PNP Medium Power
| Дата загрузки | 22.02.2024 |
| Вес и габариты | |
| вес, г | 0.15 |
| Высота | 1.65 mm (Max) |
| Информация о производителе | |
| Производитель | DIODES INC. |
| Бренд | DIODES INC. |
| Основные | |
| automotive | No |
| base product number | BCP5316 -> |
| collector- base voltage vcbo | -100 V |
| collector-emitter saturation voltage | -0.5 V |
| collector- emitter voltage vceo max | -80 V |
| configuration | Single Dual Collector |
| continuous collector current | -1 A |
| current - collector cutoff (max) | 100nA (ICBO) |
| current - collector (ic) (max) | 1A |
| dc collector/base gain hfe min | 25 at-5 mA, -2 V |
| dc current gain hfe max | 250 at-150 mA, -2 V |
| dc current gain (hfe) (min) @ ic, vce | 100 @ 150mA, 2V |
| длина | 6.7 mm (Max) |
| eccn | EAR99 |
| eccn (us) | EAR99 |
| emitter- base voltage vebo | -5 V |
| eu rohs | Compliant |
| factory pack quantity | 1000 |
| frequency - transition | 150MHz |
| gain bandwidth product ft | 125 MHz |
| htsus | 8541.29.0075 |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| коэффициент усиления по постоянному току (hfe), макс. | 250 at - 150 mA at - 2 V |
| коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 25 at - 5 mA at - 2 V |
| конфигурация | Single |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 150 C |
| максимальный постоянный ток коллектора | 1 A |
| manufacturer | Diodes Incorporated |
| material | Si |
| maximum collector base voltage | -100 V |
| maximum collector base voltage (v) | 100 |
| maximum collector-emitter saturation voltage (v) | 0.5 50mA 500mA |
| maximum collector emitter voltage | -80 V |
| maximum collector-emitter voltage (v) | 80 |
| maximum dc collector current | -1 A |
| maximum dc collector current (a) | 1 |
| maximum emitter base voltage | -5 V |
| maximum emitter base voltage (v) | 5 |
| maximum operating frequency | 150 MHz |
| maximum operating temperature | +150 C |
| maximum operating temperature (°c) | 150 |
| maximum power dissipation | 2 W |
| maximum power dissipation (mw) | 2000 |
| maximum transition frequency (mhz) | 150(Min) |
| минимальная рабочая температура | 55 C |
| minimum dc current gain | 25 5mA 2V|40 150mA 2V|25 500mA 2V|100 150mA 2V |
| minimum operating temperature | -55 C |
| minimum operating temperature (°c) | -65 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Surface Mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение эмиттер-база (vebo) | 5 V |
| напряжение коллектор-база (vcbo) | 100 V |
| напряжение коллектор-эмиттер (vceo), макс. | 80 V |
| напряжение насыщения коллектор-эмиттер | 0.5 V |
| непрерывный коллекторный ток | 1 A |
| number of elements per chip | 1 |
| operating temperature | -65В°C ~ 150В°C (TJ) |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | TO-261-4, TO-261AA |
| package type | SOT-223(SC-73) |
| packaging | Tape and Reel |
| партномер | 8002654189 |
| part status | Active |
| pcb changed | 3 |
| pd - power dissipation | 2 W |
| pd - рассеивание мощности | 2 W |
| pin count | 4 |
| подкатегория | Transistors |
| полярность транзистора | PNP |
| power - max | 2W |
| ppap | No |
| product category | Bipolar Power |
| product type | BJTs-Bipolar Transistors |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 125 MHz |
| размер фабричной упаковки | 1000 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | BCP53 |
| серия | BCP53 |
| standard package name | SOT |
| subcategory | Transistors |
| supplier device package | SOT-223 |
| supplier package | SOT-223 |
| supplier temperature grade | Automotive |
| tab | Tab |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | Diodes Incorporated |
| transistor configuration | Single |
| transistor polarity | PNP |
| transistor type | PNP |
| type | PNP |
| упаковка / блок | SOT-223-4 |
| vce saturation (max) @ ib, ic | 500mV @ 50mA, 500mA |
| вид монтажа | SMD/SMT |
| voltage - collector emitter breakdown (max) | 80V |
| Время загрузки | 22:03:25 |
| Ширина | 3.7 м |
