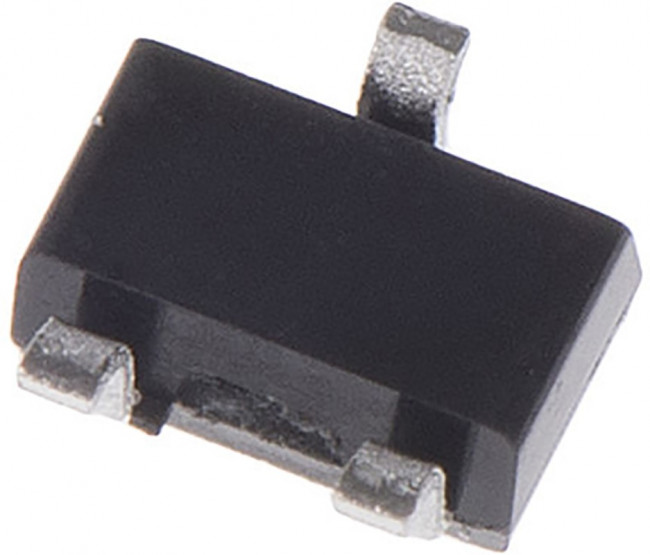

Discrete Semiconductor Products\Transistors - Bipolar (BJT) - SingleБиполярный (BJT) транзистор NPN 45V 500mA 100MHz 200mW Surface Mount SOT-323
Дата загрузки | 22.02.2024 |
Информация о производителе | |
Производитель | DIODES INC. |
Бренд | DIODES INC. |
Основные | |
automotive | No |
base product number | BC817 -> |
collector-emitter breakdown voltage | 45V |
configuration | Single |
current - collector cutoff (max) | 100nA |
current - collector (ic) (max) | 500mA |
dc current gain (hfe) (min) @ ic, vce | 250 @ 100mA, 1V |
eccn | EAR99 |
eccn (us) | EAR99 |
eu rohs | Compliant |
frequency - transition | 100MHz |
hts | 8541.29.00.75 |
htsus | 8541.21.0075 |
категория | Электронные компоненты/Транзисторы |
lead shape | Gull-wing |
maximum collector base voltage (v) | 50 |
maximum collector-emitter saturation voltage (v) | 0.7@50mA@500mA |
maximum collector emitter voltage | 45 V |
maximum collector-emitter voltage (v) | 45 |
maximum dc collector current | 500mA |
maximum dc collector current (a) | 0.5 |
maximum emitter base voltage | 5 V |
maximum emitter base voltage (v) | 5 |
maximum operating frequency | 100 MHz |
maximum operating temperature | +150 °C |
maximum operating temperature (°c) | 150 |
maximum power dissipation | 200 mW |
maximum power dissipation (mw) | 200 |
maximum transition frequency (mhz) | 100(Min) |
military | No |
minimum dc current gain | 250@100mA@1V|170@300mA@1V |
minimum operating temperature (°c) | -65 |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting | Surface Mount |
mounting type | Surface Mount |
number of elements per chip | 1 |
operating temperature | -65В°C ~ 150В°C (TJ) |
package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
package / case | SC-70, SOT-323 |
package height | 0.95 |
package length | 2.15 |
package type | SOT-323(SC-70) |
package width | 01.03.2024 |
packaging | Tape and Reel |
партномер | 8006715677 |
part status | Active |
pcb changed | 3 |
pd - power dissipation | 200mW |
pin count | 3 |
power - max | 200mW |
product category | Bipolar Small Signal |
reach status | REACH Unaffected |
rohs status | ROHS3 Compliant |
standard package name | SOT |
supplier device package | SOT-323 |
supplier package | SOT-323 |
supplier temperature grade | Automotive |
transistor configuration | Single |
transistor type | NPN |
type | NPN |
vce saturation (max) @ ib, ic | 700mV @ 50mA, 500mA |
voltage - collector emitter breakdown (max) | 45V |
Время загрузки | 22:22:13 |
