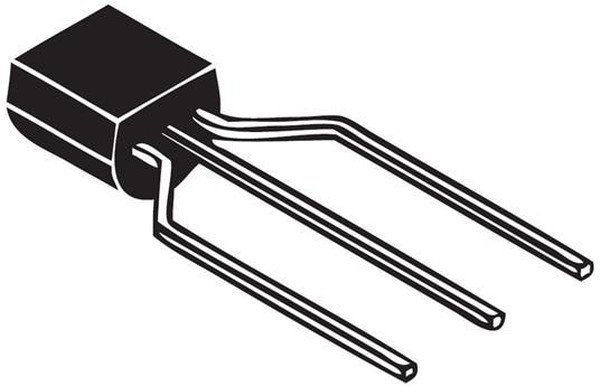

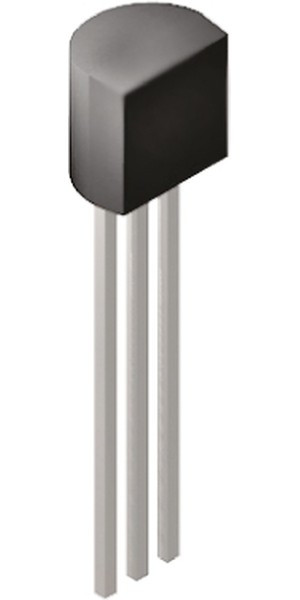

BC547CTFR, Trans GP BJT NPN 45V 0.1A 500mW 3-Pin TO-92 T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: BC547CTFR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - Discrete > Transistors > BJT - General PurposeБиполярные транзисторы - BJT NPN Si Transistor Epitaxial
| Дата загрузки | 20.02.2024 |
| Вес и габариты | |
| вес, г | 1 |
| Высота | 5.33 mm |
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Бренд | ON Semiconductor*** |
| Основные | |
| automotive | No |
| configuration | Single |
| длина | 5.2 mm |
| eccn (us) | EAR99 |
| eu rohs | Compliant |
| категория | Электронные компоненты/Транзисторы |
| категория продукта | Биполярные транзисторы - BJT |
| конфигурация | Single |
| lead shape | Through Hole |
| максимальная рабочая температура | + 150 C |
| максимальный постоянный ток коллектора | 0.1 A |
| material | Si |
| maximum base emitter saturation voltage (v) | 0.7(Typ)@0.5mA@10mA|0.9(Typ)@5mA@100mA |
| maximum collector base voltage | 50 V |
| maximum collector base voltage (v) | 50 |
| maximum collector cut-off current (na) | 15 |
| maximum collector-emitter saturation voltage (v) | 0.25@0.5mA@10mA|0.6@5mA@100mA |
| maximum collector emitter voltage | 45 V |
| maximum collector-emitter voltage (v) | 45 |
| maximum dc collector current | 100 mA |
| maximum dc collector current (a) | 0.1 |
| maximum emitter base voltage | 6 V |
| maximum emitter base voltage (v) | 6 |
| maximum operating frequency | 1 MHz |
| maximum operating temperature | +150 °C |
| maximum operating temperature (°c) | 150 |
| maximum power dissipation | 500 mW |
| maximum power dissipation (mw) | 500 |
| минимальная рабочая температура | 65 C |
| minimum dc current gain | 200, 420 |
| minimum operating temperature (°c) | -65 |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение эмиттер-база (vebo) | 6 V |
| напряжение коллектор-база (vcbo) | 50 V |
| напряжение коллектор-эмиттер (vceo), макс. | 45 V |
| напряжение насыщения коллектор-эмиттер | 250 mV |
| непрерывный коллекторный ток | 0.1 A |
| number of elements per chip | 1 |
| operating junction temperature (°c) | 150 |
| package type | TO-92 |
| packaging | Tape and Reel |
| партномер | 8003214132 |
| part status | Active |
| pcb changed | 3 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 3 |
| подкатегория | Transistors |
| полярность транзистора | NPN |
| ppap | No |
| product category | Bipolar Small Signal |
| произведение коэффициента усиления на ширину полосы пропускания (ft) | 300 MHz |
| размер фабричной упаковки | 2000 |
| серия | BC547 |
| standard package name | TO |
| supplier package | TO-92 |
| тип продукта | BJTs - Bipolar Transistors |
| торговая марка | ON Semiconductor / Fairchild |
| transistor configuration | Single |
| transistor type | NPN |
| type | NPN |
| упаковка | Reel, Cut Tape |
| упаковка / блок | TO-92-3 Kinked Lead |
| вид монтажа | Through Hole |
| Время загрузки | 0:19:34 |
| Ширина | 4.19 мм |
