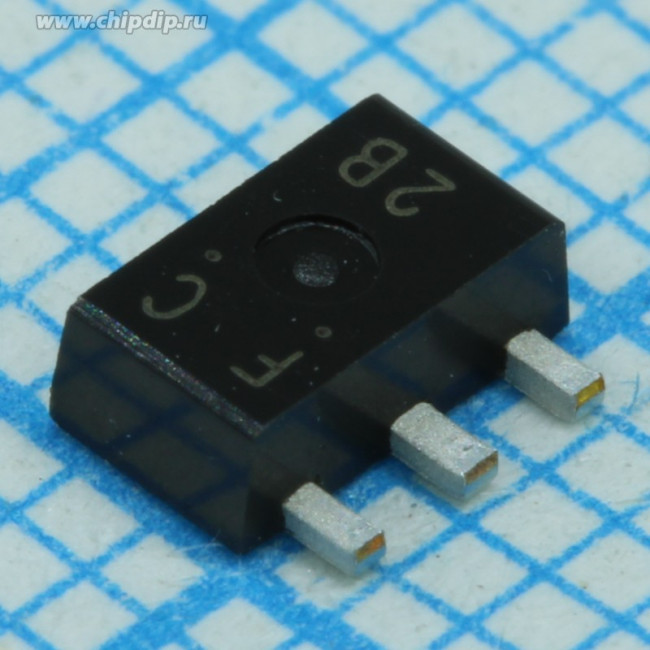

2SC5566-TD-E, 50V 1.3W 200@500mA,2V 4A NPN SOT893 Bipolar Transistors BJT ROHS
Оставить отзыв
В избранноеВ сравнение
Артикул: 2SC5566-TD-E
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Транзистор биполярный общего применения NPN 100В 4А 1300мВт 4-Pin(3+Tab) SOT-89 лента на катушке
| Дата загрузки | 20.02.2024 |
| Вес и габариты | |
| вес, г | 0.106 |
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Бренд | ON Semiconductor*** |
| Основные | |
| automotive | No |
| collector- base voltage vcbo: | 100 V |
| collector-emitter saturation voltage: | 150 mV |
| collector- emitter voltage vceo max: | 50 V |
| configuration | Single Dual Collector |
| configuration: | Single |
| continuous collector current: | -4 A, 4 A |
| dc collector/base gain hfe min: | 200 |
| dc current gain hfe max: | 560 |
| eccn (us) | EAR99 |
| emitter- base voltage vebo: | 6 V |
| eu rohs | Compliant with Exemption |
| factory pack quantity: factory pack quantity: | 1000 |
| gain bandwidth product ft: | 400 MHz |
| hts | 8541.29.00.75 |
| категория | Электронные компоненты/Транзисторы |
| lead shape | Flat |
| manufacturer: | onsemi |
| maximum base emitter saturation voltage (v) | 1.2@100mA@2A |
| maximum collector base voltage (v) | 100 |
| maximum collector-emitter saturation voltage (v) | 0.13@50mA@1A|0.225@100mA@2A |
| maximum collector-emitter voltage (v) | 100 |
| maximum dc collector current: | 4 A |
| maximum dc collector current (a) | 4 |
| maximum emitter base voltage (v) | 6 |
| maximum operating temperature: | +150 C |
| maximum operating temperature (°c) | 150 |
| maximum power dissipation (mw) | 1300 |
| maximum transition frequency (mhz) | 400(Typ) |
| military | No |
| minimum dc current gain | 200@500mA@2V |
| minimum operating temperature (°c) | -55 |
| mounting | Surface Mount |
| mounting style: | SMD/SMT |
| number of elements per chip | 1 |
| package / case: | PCP-3 |
| package height | 01.05.2024 |
| package length | 04.05.2024 |
| package width | 02.05.2024 |
| packaging | Tape and Reel |
| партномер | 8010644496 |
| part status | Active |
| pcb changed | 3 |
| pd - power dissipation: | 3.5 W |
| pin count | 4 |
| product category | Bipolar Power |
| product category: | Bipolar Transistors-BJT |
| product type: | BJTs-Bipolar Transistors |
| series: | 2SC5566 |
| standard package name | TO-243-AA |
| subcategory: | Transistors |
| supplier package | SOT-89 |
| tab | Tab |
| technology: | Si |
| transistor polarity: | NPN |
| type | NPN |
| Время загрузки | 2:12:53 |
