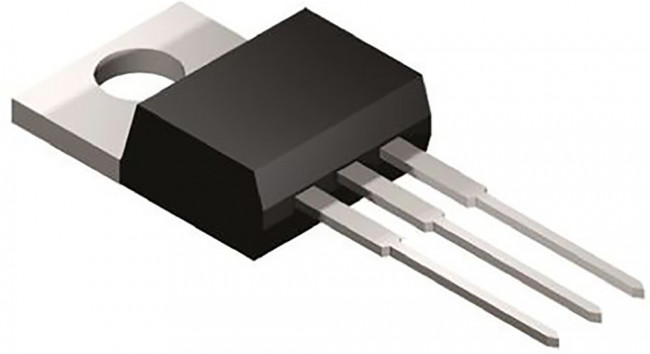

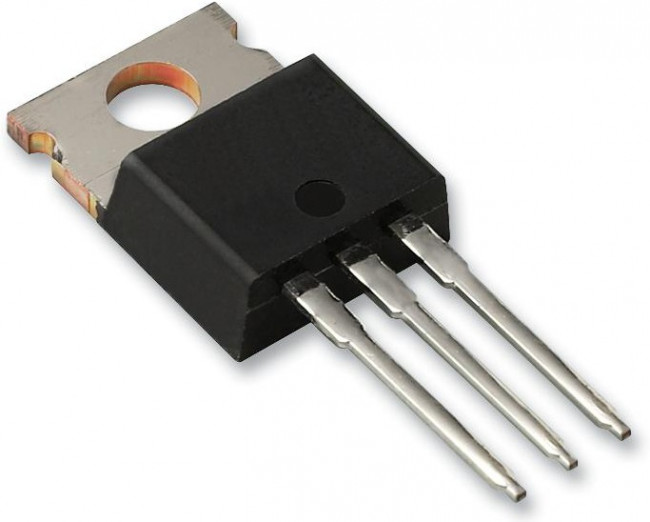

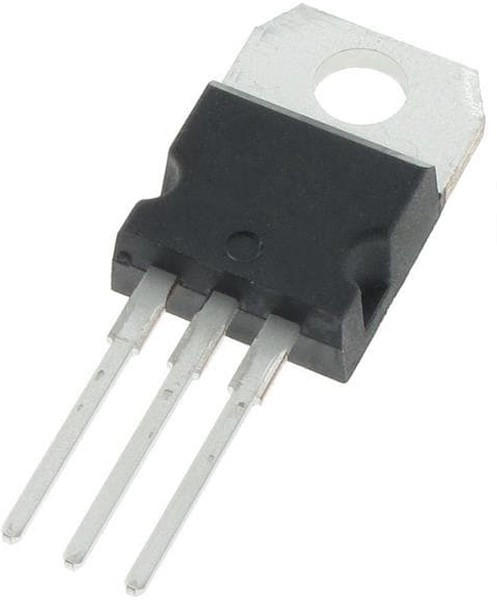

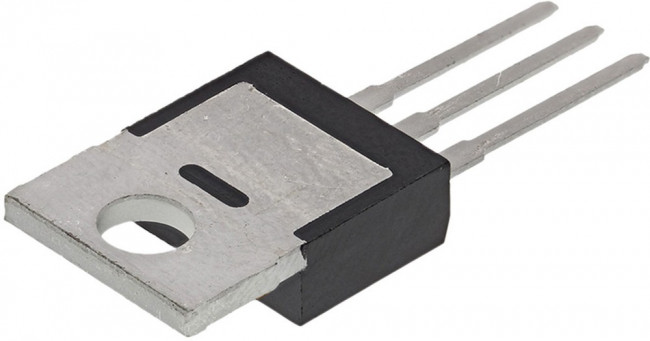

2N6388G, 2N6388G NPN Darlington Transistor, 10 A 80 V HFE:2500, 3-Pin TO-220
Оставить отзыв
В избранноеВ сравнение
Артикул: 2N6388G
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Discrete Semiconductors\Darlington PairsТранзисторы Дарлингтона 10A 80V Bipolar Power NPN
Дата загрузки | 21.02.2024 |
Вес и габариты | |
вес, г | 1 |
Высота | 15.75 mm |
Информация о производителе | |
Производитель | ON Semiconductor*** |
Бренд | ON Semiconductor*** |
Основные | |
automotive | No |
collector emitter voltage max | 80В |
configuration | Single |
continuous collector current | 10А |
dc current gain hfe min | 100hFE |
dc усиление тока hfe | 100hFE |
длина | 10.53 mm |
eccn (us) | EAR99 |
eu rohs | Compliant with Exemption |
категория | Электронные компоненты/Транзисторы |
категория продукта | Транзисторы Дарлингтона |
коэффициент усиления по постоянному току (hfe), макс. | 20000 |
количество выводов | 3вывод(-ов) |
коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 1000 |
конфигурация | Single |
lead shape | Through Hole |
максимальная рабочая температура | + 150 C |
максимальный постоянный ток коллектора | 10 A |
максимальный ток отсечки коллектора | 1000 uA |
maximum base current (a) | 0.25 |
maximum collector base voltage | 80 V |
maximum collector base voltage (v) | 80 |
maximum collector cut-off current | 1mA |
maximum collector emitter saturation voltage | 3 V |
maximum collector-emitter saturation voltage (v) | 2@0.01A@5A|3@0.1A@10A |
maximum collector emitter voltage | 80 V |
maximum collector-emitter voltage (v) | 80 |
maximum continuous collector current | 10 A |
maximum continuous dc collector current (a) | 10 |
maximum emitter base voltage | 5 V |
maximum emitter base voltage (v) | 5 |
maximum operating temperature | +150 °C |
maximum operating temperature (°c) | 150 |
maximum power dissipation | 65 W |
maximum power dissipation (mw) | 2000 |
минимальная рабочая температура | 65 C |
minimum dc current gain | 2500 |
minimum dc current gain range | <500|500 to 3600 |
minimum operating temperature | -65 °C |
minimum operating temperature (°c) | -65 |
монтаж транзистора | Through Hole |
mounting | Through Hole |
mounting type | Through Hole |
напряжение эмиттер-база (vebo) | 5 V |
напряжение коллектор-база (vcbo) | 80 V |
напряжение коллектор-эмиттер (vceo), макс. | 80 V |
непрерывный коллекторный ток | 10 A |
number of elements per chip | 1 |
operating junction temperature (°c) | -65 to 150 |
package type | TO-220 |
packaging | Tube |
партномер | 8014506564 |
part status | Active |
pcb changed | 3 |
pd - рассеивание мощности | 65 W |
pin count | 3 |
подкатегория | Transistors |
полярность транзистора | NPN |
power dissipation | 65Вт |
ppap | No |
размер фабричной упаковки | 50 |
серия | 2N6388 |
standard package name | TO |
стиль корпуса транзистора | TO-220 |
supplier package | TO-220AB |
tab | Tab |
тип продукта | Darlington Transistors |
торговая марка | ON Semiconductor |
transistor configuration | Single |
transistor type | NPN |
type | NPN |
typical current gain bandwidth (mhz) | 20(Min) |
упаковка | Tube |
упаковка / блок | TO-220-3 |
уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
вид монтажа | Through Hole |
Время загрузки | 0:54:08 |
Ширина | 4.83 мм |
width | 10.28mm |
