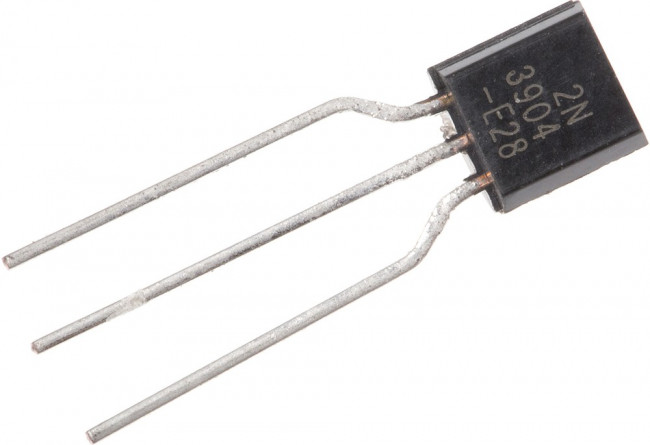

2N3904TA
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
ЭлектроэлементTRANSISTOR, NPN, 40V, 200MA, TO-92; Transistor Polarity:NPN; Collector Emitter Voltage V(br)ceo:40V; Transition Frequency ft:-; Power Dissipation Pd:625mW; DC Collector Current:200mA; DC Current Gain hFE:100hFE; Transist
| Дата загрузки | 20.02.2024 |
| Вес и габариты | |
| вес, г | 0.5 |
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Бренд | ON Semiconductor*** |
| Основные | |
| automotive | No |
| base part number | 2N3904 |
| configuration | Single |
| current - collector cutoff (max) | - |
| current - collector (ic) (max) | 200mA |
| dc current gain (hfe) (min) @ ic, vce | 100 @ 10mA, 1V |
| eccn (us) | EAR99 |
| eu rohs | Compliant |
| frequency - transition | 300MHz |
| категория | Электронные компоненты/Транзисторы |
| lead shape | Through Hole |
| manufacturer | ON Semiconductor |
| maximum base emitter saturation voltage (v) | 0.85 1mA 10mA|0.95 5mA 50mA |
| maximum collector base voltage | 60 V |
| maximum collector base voltage (v) | 60 |
| maximum collector-emitter saturation voltage (v) | 0.2 1mA 10mA|0.3 5mA 50mA |
| maximum collector emitter voltage | 40 V |
| maximum collector-emitter voltage (v) | 40 |
| maximum dc collector current | 200 mA |
| maximum dc collector current (a) | 0.2 |
| maximum emitter base voltage | 6 V |
| maximum emitter base voltage (v) | 6 |
| maximum operating frequency | 300 MHz |
| maximum operating temperature | +150 °C |
| maximum operating temperature (°c) | 150 |
| maximum power dissipation | 625 mW |
| maximum power dissipation (mw) | 625 |
| maximum transition frequency (mhz) | 300(Min) |
| minimum operating temperature (°c) | -55 |
| mounting | Through Hole |
| mounting type | Through Hole |
| number of elements per chip | 1 |
| operating junction temperature (°c) | -55 to 150 |
| operating temperature | -55В°C ~ 150В°C(TJ) |
| package / case | TO-226-3, TO-92-3(TO-226AA)(Formed Leads) |
| package type | TO-92 |
| packaging | Tape & Box(TB) |
| партномер | 8002976441 |
| part status | Active |
| pcb changed | 3 |
| pin count | 3 |
| power - max | 625mW |
| ppap | No |
| product category | Bipolar Small Signal |
| series | - |
| standard package name | TO-92 |
| supplier device package | TO-92-3 |
| supplier package | TO-92 |
| transistor configuration | Single |
| transistor type | NPN |
| type | NPN |
| vce saturation (max) @ ib, ic | 300mV @ 5mA, 50mA |
| voltage - collector emitter breakdown (max) | 40V |
| Время загрузки | 2:13:54 |
