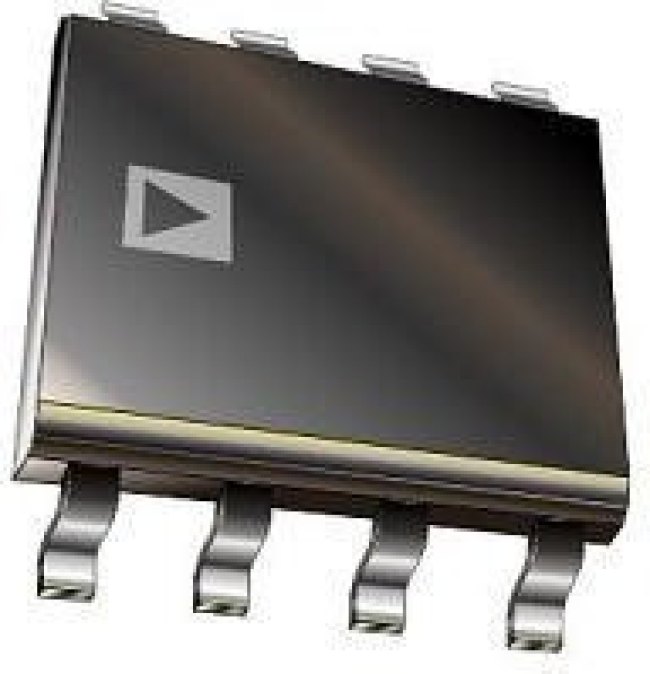

ADUM1281BRZ, Digital Isolators 3kV rms, Default High, Dual-Channel Digital Isolators (1/1 Channel Directionality)
Оставить отзыв
В избранноеВ сравнение
Артикул: ADUM1281BRZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
General Purpose Digital Isolator 3000Vrms 2 Channel 25Mbps 25kV/Вµs CMTI 8-SOIC (0.154", 3.90mm Width)
| Основные | |
| Производитель | Analog Devices |
| Бренд | Analog Devices |
| Информация о производителе | |
| base product number | ADUM1281 -> |
| channel type | Unidirectional |
| common mode transient immunity (min) | 25kV/Вµs |
| coupling type | Magnetic Coupling |
| data rate | 25Mbps |
| Дата загрузки | 09.03.2024 |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| forward/reverse channels | 2/0 |
| hts | 8542.39.00.01 |
| htsus | 8542.39.0001 |
| inputs - side 1/side 2 | 01.01.2024 |
| isolated power | No |
| категория | Электронные компоненты/Оптопары и изоляторы |
| lead shape | Gull-wing |
| maximum data rate | 25Mbps |
| maximum fall time (ns) | 2.5(Typ) |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature (°c) | 125 |
| maximum output current drive (ma) | 10 |
| maximum propagation delay skew (ns) | 12 |
| maximum propagation delay time (tphl) (ns) | 35 |
| maximum propagation delay time (tplh) (ns) | 35 |
| maximum pulse width distortion (ns) | 3 |
| maximum quiescent supply current (ma) | 06.06.2004 |
| maximum rise time (ns) | 2.5(Typ) |
| maximum working insulation voltage | 560Vp |
| minimum common mode rejection (kv/us) | 25 |
| minimum isolation voltage (vrms) | 3000 |
| minimum operating supply voltage (v) | 3.135 |
| minimum operating temperature (°c) | -40 |
| minimum pulse width (ns) | 40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| number of channels | 2 |
| number of channels per chip | 2 |
| operating temperature | -40В°C ~ 125В°C |
| output type | CMOS |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| package height | 1.5(Max) |
| package length | 5(Max) |
| package width | 4(Max) |
| packaging | Tube |
| партномер | 8006261012 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| propagation delay tplh / tphl (max) | 35ns, 35ns |
| pulse width distortion (max) | 3ns |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 2.5ns, 2.5ns |
| rohs status | ROHS3 Compliant |
| series | iCouplerВ® -> |
| standard package name | SOP |
| supplier device package | 8-SOIC |
| supplier package | SOIC N |
| technology | Magnetic Coupling |
| type | General Purpose |
| typical operating supply voltage (v) | 5|3.3 |
| вес, г | 0.08 |
| voltage - isolation | 3000Vrms |
| voltage - supply | 3V ~ 5.5V |
| Время загрузки | 20:12:31 |
