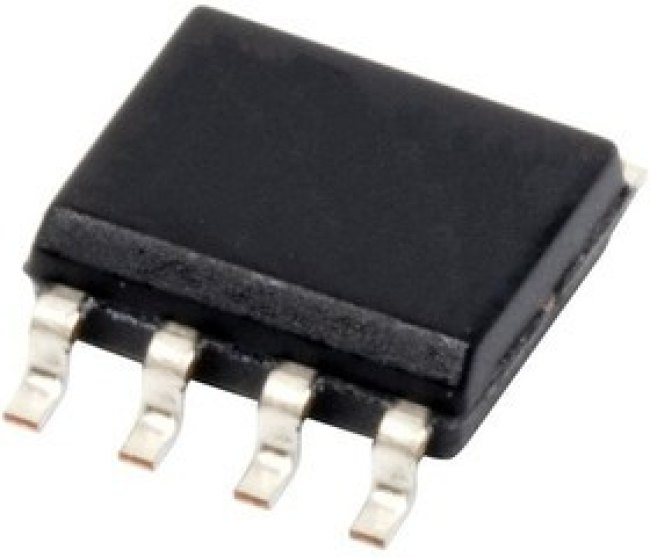

ADUM1280CRZ, Digital Isolators 3kV rms, Default High, Dual-Channel Digital Isolators(2/0 Channel Directionality)
Оставить отзыв
В избранноеВ сравнение
Артикул: ADUM1280CRZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\Интерфейсные ИС\Цифровые изоляторыЦифровые изоляторы Small 3kV DUAL-CH DIGITAL ISOLATORS
| Основные | |
| Производитель | Analog Devices |
| Бренд | Analog Devices |
| Информация о производителе | |
| automotive | No |
| category | Isolators |
| channel type | Unidirectional |
| common mode transient immunity (min) | 25kV/µs |
| coupling type | Magnetic Coupling |
| data rate | 100Mbps |
| Дата загрузки | 09.03.2024 |
| диапазон данных | 100 Mb/s |
| eccn (us) | ear99 |
| eu rohs | compliant |
| family | Digital Isolators |
| featured product | ADI-CN0287 4-Channel Temperature Measurement Circuit |
| forward/reverse channels | 2/0 |
| inputs - side 1/side 2 | 2/0 |
| isolated power | No |
| категория | Электронные компоненты/Оптопары и изоляторы |
| категория продукта | Цифровые изоляторы |
| количество каналов | 2 Channel |
| lead shape | Gull-wing |
| максимальная длительность спада импульса | 3 ns (Typ) |
| максимальная рабочая температура | + 125 C |
| максимальное время нарастания | 3 ns (Typ) |
| maximum data rate | 100Mbps |
| maximum fall time (ns) | 2.5(Typ) |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature (°c) | 125 |
| maximum output current drive (ma) | 10 |
| maximum propagation delay skew (ns) | 9 |
| maximum propagation delay time (tphl) (ns) | 29 |
| maximum propagation delay time (tplh) (ns) | 29 |
| maximum quiescent supply current (ma) | 25/15 |
| maximum rise time (ns) | 2.5(Typ) |
| maximum working insulation voltage | 560Vp |
| mfg application notes | Programmable Logic Controllers(PLCs)Solutions |
| минимальная рабочая температура | 40 C |
| minimum common mode rejection (kv/us) | 25 |
| minimum isolation voltage (vrms) | 3000 |
| minimum operating supply voltage (v) | 3.135 |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| напряжение изоляции | 3 kVrms |
| напряжение питания - макс. | 5.5 V |
| напряжение питания - мин. | 3 V |
| number of channels | 2 |
| number of channels per chip | 2 |
| online catalog | ADuM1280, 1, 5, 6 Series |
| operating temperature | -40°C ~ 125°C |
| output type | CMOS |
| package / case | 8-SOIC(0.154", 3.90mm Width) |
| packaging | Tube |
| партномер | 8004971218 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Interface ICs |
| полярность | Bidirectional |
| ppap | No |
| продукт | Digital Isolators |
| propagation delay tplh / tphl (max) | 24ns, 24ns |
| pulse width distortion (max) | 2ns |
| рабочее напряжение питания | 5.5 V |
| рабочий ток источника питания | 2 mA |
| размер фабричной упаковки | 98 |
| rise / fall time (typ) | 2.5ns, 2.5ns |
| series | iCoupler® |
| серия | ADUM1280 |
| ширина импульса | 10 ns |
| средства разработки | EVAL-CN0287-SDPZ |
| standard package | 98 |
| standard package name | SO |
| supplier device package | 8-SOIC |
| supplier package | SOIC N |
| technology | Magnetic Coupling |
| тип изоляции | Magnetic Coupling |
| тип продукта | Digital Isolators |
| торговая марка | Analog Devices |
| Тип | General Purpose |
| type | General Purpose |
| typical operating supply voltage (v) | 3.3|5 |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| вес, г | 0.54 |
| video file | iCoupler Digital Isolators Meet Strict HEV/EV RequirementsezLINX™ iCoupler® Isolated Interface Development EnvironmentiCoupler® Digital Isolators in Motor Control Designs |
| вид монтажа | SMD/SMT |
| voltage - isolation | 3000Vrms |
| voltage - supply | 2.7 V ~ 5.5 V |
| время задержки распространения | 24 ns |
| Время загрузки | 21:50:37 |
