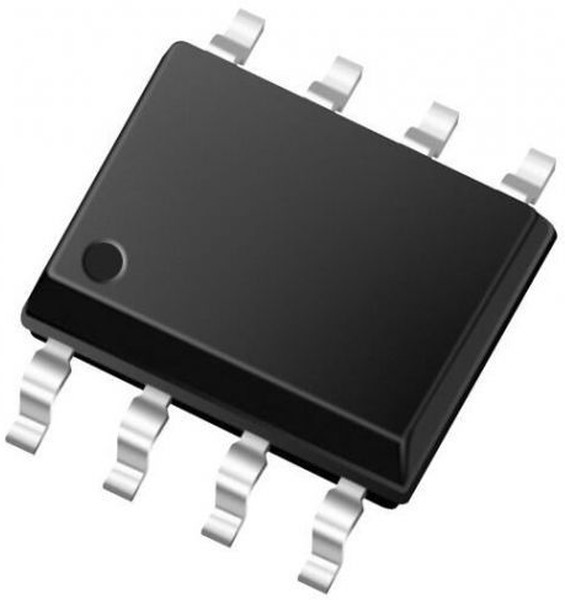

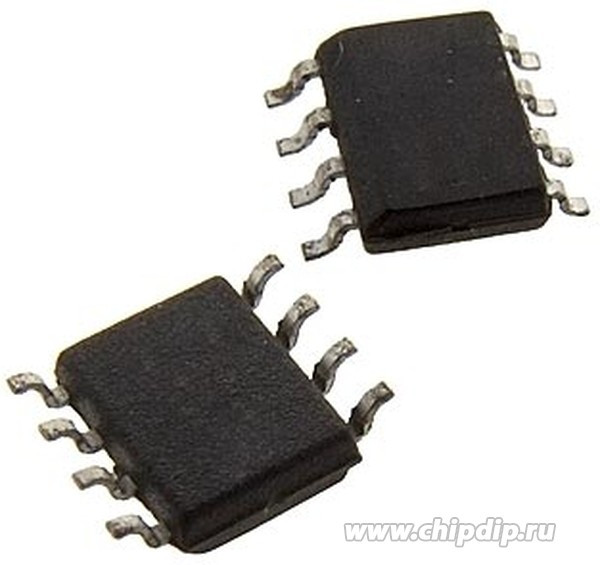

ADUM1201BRZ, Микросхема цифровой изолятор (SOIC8)
Оставить отзыв
В избранноеВ сравнение
Артикул: ADUM1201BRZ
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Digital Isolator CMOS 2-CH 10Mbps 8-Pin SOIC N Tube
| Основные | |
| Производитель | Analog Devices |
| Бренд | Analog Devices |
| Информация о производителе | |
| automotive | No |
| category | Isolators |
| channel type | Unidirectional |
| common mode transient immunity (min) | 25kV/µs |
| coupling type | Magnetic Coupling |
| data rate | 10Mbps |
| Дата загрузки | 09.03.2024 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| family | Digital Isolators |
| forward/reverse channels | 01.01.2024 |
| inputs - side 1/side 2 | 01.01.2024 |
| isolated power | No |
| категория | Электронные компоненты/Оптопары и изоляторы |
| lead shape | Gull-wing |
| maximum data rate | 10Mbps |
| maximum fall time (ns) | 2.5(Typ) |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature (°c) | 105 |
| maximum propagation delay skew (ns) | 15 |
| maximum propagation delay time (tphl) (ns) | 50 |
| maximum propagation delay time (tplh) (ns) | 50 |
| maximum quiescent supply current (ma) | 3.5/3.5 |
| maximum rise time (ns) | 2.5(Typ) |
| maximum working insulation voltage | 560Vp |
| mfg application notes | RF Signal Source Solutions |
| minimum common mode rejection (kv/us) | 25 |
| minimum isolation voltage (vrms) | 2500 |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| number of channels | 2 |
| number of channels per chip | 2 |
| online catalog | ADuM1200, 01 Series |
| operating temperature | -40°C ~ 105°C |
| other names | ADUM1201BRZ-RL7-NDADUM1201BRZ-RL7TRADUM1201BRZRL7 |
| output type | CMOS |
| package / case | 8-SOIC(0.154", 3.90mm Width) |
| packaging | Tube |
| партномер | 8021838599 |
| part status | active |
| pcb changed | 8 |
| pcn assembly/origin | Alternate Fab Foundry Revision B 28/Apr/2014 |
| pin count | 8 |
| ppap | No |
| process technology | iCoupler |
| propagation delay tplh / tphl (max) | 50ns, 50ns |
| pulse width distortion (max) | 3ns |
| rise / fall time (typ) | 2.5ns, 2.5ns |
| series | iCoupler® |
| standard package | 1 |
| standard package name | SOP |
| supplier device package | 8-SOIC |
| supplier package | SOIC N |
| technology | Magnetic Coupling |
| type | General Purpose |
| typical operating supply voltage (v) | 5 |
| вес, г | 0.2 |
| video file | iCoupler Digital Isolators Meet Strict HEV/EV RequirementsezLINX™ iCoupler® Isolated Interface Development EnvironmentiCoupler® Digital Isolators in Motor Control Designs |
| voltage - isolation | 2500Vrms |
| voltage - supply | 2.7 V ~ 5.5 V |
| Время загрузки | 20:25:34 |
