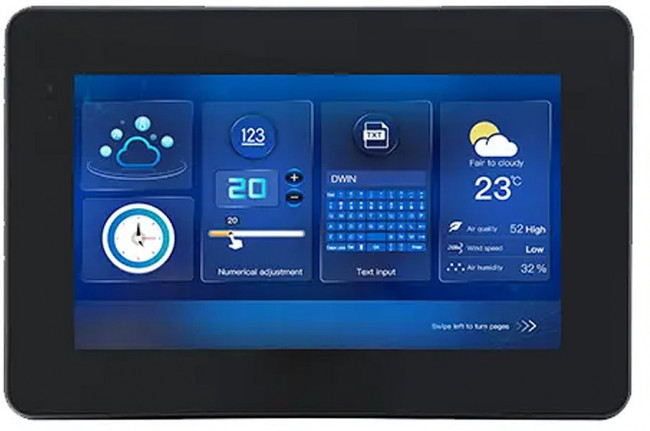

DMG10600T101_A5WTC DWIN Дисплей HMI 10.1" 1024*600

Производитель: DWIN TechnologyМодель: DMG10600T101_A5WTCКласс применения: промышленныйДиагональ: 10.1" дюймовПитание: 12В (рекомендуется 12В / 1А)Допустимое напряжение: 7~36В DCПотребляемый ток (подсветка макс.): до 380мАМикропроцессор: T5L2 ASIC на частоте до 250МГцОЗУ-память: 128КБ для хранения временных переменныхПЗУ-память: 32МБ с возможностью расширения до 64МБ, для хранения шрифтов и изображенийЖК-матрица: IPS TFT LCDРазрешение: 1024 х 600 графических точекСоотношение сторон: 128:75Ориентация: альбомная, портретная (поворот 0°/90°/180°/270°)Цветовая палитра: 24-бит RGB888, 16.7млн. оттенков цветаУглы обзора: 85° вертикаль и горизонтальПодсветка: светодиодная, >30.000 часовЯркость: 250 кд/м2Диапазон настройки: 0-100% с шагом 1%Активная область: 222.7 х 125.3 ммLCM-интерфейс: FPC50x0.5ммТип: ёмкостнаяКонструкция: G+G с поверхностным покрытием из закаленного стекла AsahiСветопроводимость: более 90%Твёрдость поверхности: 6HРазмер памяти: макс. 32ГБФормат файловой системы: FAT32Скорость чтения: 4Мбит/сUART2 RS232, N81UART4 RS485, N81/E81/O81/N82 (доступен после настройки ОС)UART5 RS232, N81/E81/O81/N82 (доступен после настройки ОС)Порт PGT05: отладочный JTAG для восстановления ядра ОСИнтерфейс пользователя: разъём 8pin x3.81мм + разъём 4pin x3.81ммНапряжение логики, макс.: вход ±2.5-15.0В DC, выход ±2.5-5.0В DCСкорость: 3150 ~ 3225600бод (по умолчанию 115200бод)Защита от электростатического разряда(ESD): 3 уровень, ±6кВ контактный разряд, ±8кВ воздушный разрядЗащита от быстрых переходных процессов(EFT): 3 уровень, 2кВ 100кГцОперационная система (ядро): DWIN DGUSIIСреда разработки: DWIN DGUSII, HMI-редактор + симуляторУсловия эксплуатацииТемпература: -20°С ~ +70°СВлажность: 10%-90% RHХранение: -30°С ~ +80°СРазмеры: 290.0 х 192.0 х 29.5ммВес: 970г
