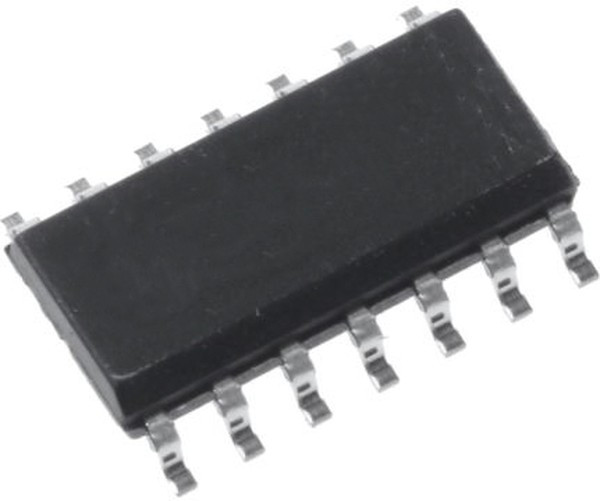

MM74HC08M
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: digital; AND; Ch: 4; IN: 2; CMOS; SMD; SO14; HC; 2?6VDC; -40?85°C Характеристики Категория
Микросхема
Тип
логическая
Вид
стандартная логика
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 2:05:59 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| Высота | 1.5 mm |
| длина | 8.75 mm |
| другие названия товара № | MM74HC08M_NL |
| factory pack quantity | 55 |
| function | Gate |
| функция | Gate |
| Высота | 1.5 мм |
| height | 1.5 mm |
| high level output current | -5.2 mA |
| input type | CMOS |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Логические элементы |
| количество вентилей | 4 Gate |
| количество входных линий | 2 Input |
| количество выходных линий | 1 Output |
| length | 8.75 mm |
| логическая функция | AND |
| logic family | 74HC |
| logic function | AND |
| logic type | 2-Input AND |
| low level output current | 5.2 mA |
| максимальная рабочая температура | + 85 C |
| manufacturer | ON Semiconductor |
| maximum high level output current | 5.2mA |
| maximum low level output current | 5.2mA |
| maximum operating supply voltage | 6 V |
| maximum operating temperature | +85 C |
| maximum propagation delay time @ maximum cl | 20 ns @ 15 pF |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage | 2 V |
| minimum operating temperature | -40 C |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 6 V |
| напряжение питания - мин. | 2 V |
| number of gates | 4 Gate |
| number of inputs per gate | 2 |
| number of input lines | 2 Input |
| number of output lines | 1 Output |
| operating supply voltage | 2.5 V, 3.3 V, 5 V |
| output type | LSTTL |
| package / case | SOIC-14 |
| package type | SOIC |
| packaging | Tube |
| партномер | 8008461961 |
| part # aliases | MM74HC08M_NL |
| pin count | 14 |
| подкатегория | Logic ICs |
| product | Single-Function Gate |
| product category | Logic Gates |
| продукт | Single-Function Gate |
| propagation delay test condition | 15pF |
| propagation delay time | 121 ns |
| рабочее напряжение питания | 2.5 V, 3.3 V, 5 V |
| размер фабричной упаковки | 55 |
| rohs | Details |
| семейство логических элементов | 74HC |
| series | MM74HC08 |
| серия | MM74HC08 |
| supply voltage - max | 6 V |
| supply voltage - min | 2 V |
| тип логики | 2-Input AND |
| тип продукта | Logic Gates |
| торговая марка | ON Semiconductor / Fairchild |
| unit weight | 0.005291 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| вид монтажа | SMD/SMT |
| время задержки распространения | 121 ns |
| выходной ток низкого уровня | 5.2 mA |
| выходной ток высокого уровня | 5.2 mA |
| Ширина | 4 мм |
| width | 4 mm |
