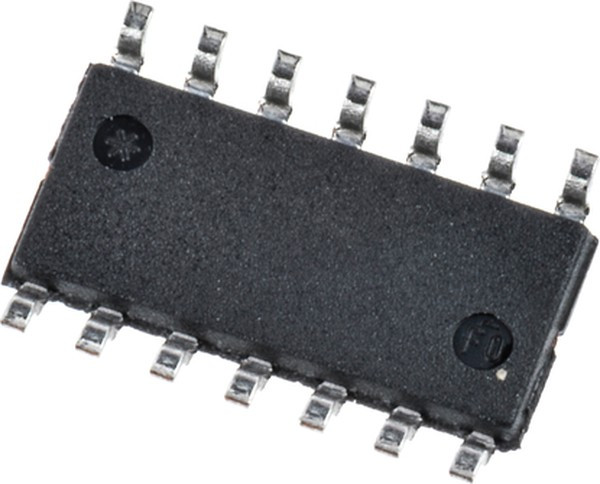

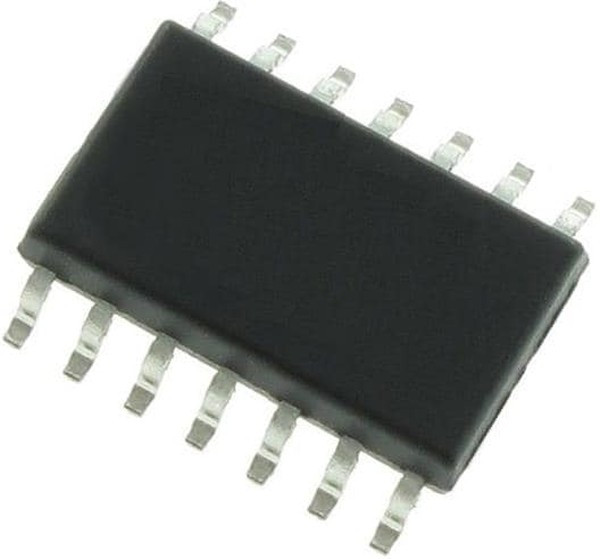

TS524IDT, Op Amp Quad Low Noise Amplifier ±15V/30V 14-Pin SOIC T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: TS524IDT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Amplifiers\Amplifiers and Comparators\Operational Amplifiers (Op Amps)Op Amp Quad Low Noise Amplifier ±15V/30V 14-Pin SOIC T/R
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 0:36:13 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm (Max) |
| amplifier type | Low Noise |
| automotive | No |
| cmrr - коэффициент подавления синфазного сигнала | 80 dB |
| диапазон напряжения питания | ±2.5В до±15В |
| длина | 8.75 mm (Max) |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 4.5 nV/sqrt Hz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 15 MHz |
| ib - входной ток смещения | 750 nA |
| input offset current | 175nA |
| input voltage range | ±2.5 →±15 V |
| in - плотность тока шума на входе | 0.5 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| количество усилителей | 4 Усилителя |
| количество выводов | 14вывод(-ов) |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 105 C |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| manufacturer type | Low Noise Amplifier |
| maximum dual supply voltage (v) | ±15 |
| maximum input bias current (ua) | 0.75@±15V |
| maximum input offset current (ua) | 0.15@±15V |
| maximum input offset voltage (mv) | 0.95@±15V |
| maximum input voltage | ±15 V |
| maximum operating temperature | +125 °C |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 500 |
| maximum quiescent current (ma) | 10@±15V |
| maximum single supply voltage (v) | 30 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2.5 V |
| minimum cmrr (db) | 80 |
| minimum cmrr range (db) | 80 to 85 |
| minimum dual supply voltage (v) | ±2.5 |
| minimum input voltage | ±2.5 V |
| minimum operating temperature | -40 °C |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 5 |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 5 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| number of channels per chip | 4 |
| offset voltage | 1.8mV |
| отключение | No Shutdown |
| output current | 37 mA |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8001030108 |
| part status | active |
| pcb changed | 14 |
| pd - рассеивание мощности | 500 mW (1/2 W) |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| полоса пропускания | 15МГц |
| power supply type | Single|Dual |
| ppap | No |
| process technology | Bipolar |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 5 V to 30 V, +/- 2.5 V to +/- 15 V |
| рабочий ток источника питания | 10 mA |
| rail to rail | No |
| размер фабричной упаковки | 2500 |
| серия | TS524 |
| shut down support | No |
| скорость нарастания | 7В/мкс |
| sr - скорость нарастания выходного напряжения | 7 V/us |
| standard package name | SO |
| стиль корпуса усилителя | SOIC |
| supplier package | SOIC |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Noise Amplifier |
| торговая марка | STMicroelectronics |
| type | Low Noise Amplifier |
| typical dual supply voltage | ±2.5 →±15V |
| typical dual supply voltage (v) | ±3|±5|±9|±12 |
| typical gain bandwidth product | 15MHz |
| typical gain bandwidth product (mhz) | 15 |
| typical input noise voltage density (nv/rthz) | 4.5@±15V |
| typical input voltage noise density | 4.5nV/√Hz |
| typical noninverting input current noise density (pa/rthz) | 0.5@±15V |
| typical single supply voltage | 3 → 30 V |
| typical slew rate | 7V/µs |
| typical slew rate (v/us) | 7@±15V |
| typical voltage gain | 100 dB |
| typical voltage gain (db) | 100 |
| упаковка / блок | SO-14 |
| уровень чувствительности к влажности (msl) | MSL 3-168 часов |
| усиление по напряжению, дб | 100 dB |
| вид монтажа | SMD/SMT |
| vos - входное напряжение смещения нуля | 950 uV |
| выходной ток на канал | 37 mA |
| Ширина | 4 м |
| width | 4mm |
