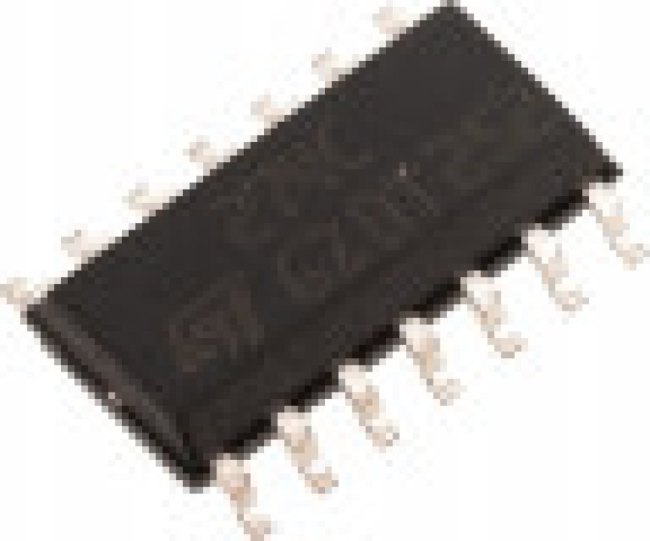

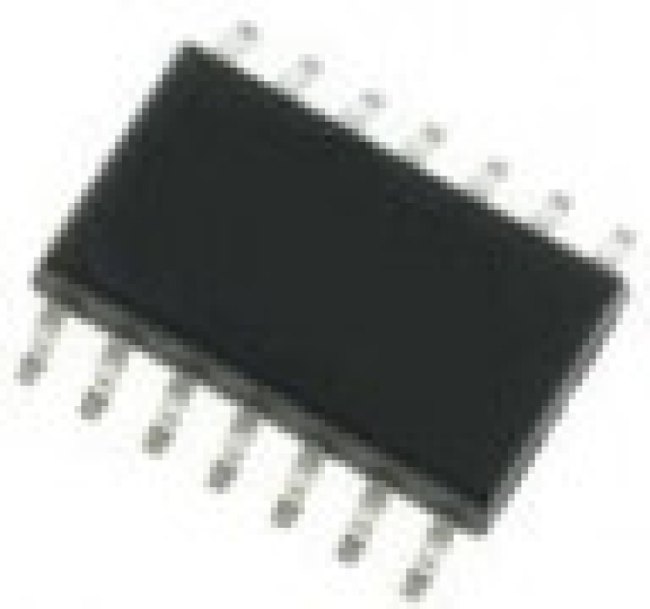

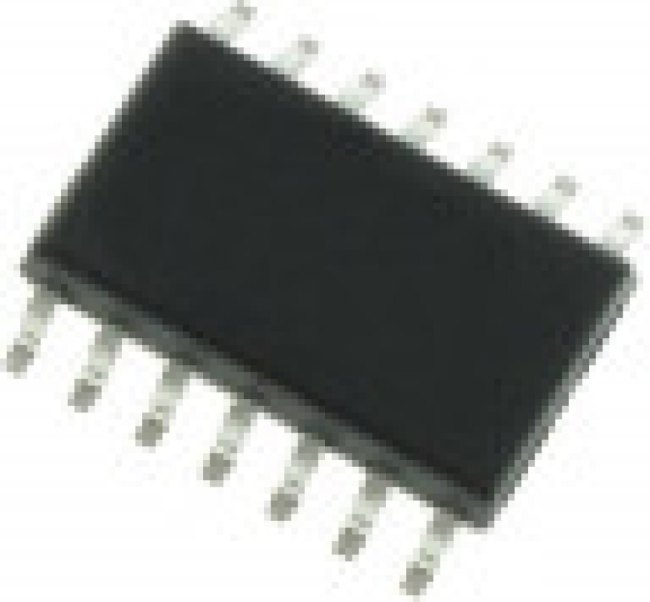

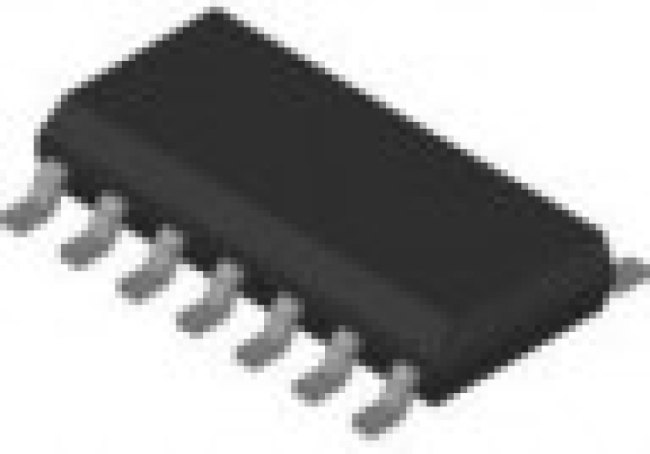

TS274CDT, Операционный усилитель, 3,5МГц, 3-16В, Каналы 4, SO14
Оставить отзыв
В избранноеВ сравнение
Артикул: TS274CDT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Микросхемы\Аналоговые и смешанные микросхемы\Операционные усилители\Операционные усилители SMD Описание Операционный усилитель, 3,5МГц, 3-16В, Каналы 4, SO14 Характеристики Категория
Микросхема
Тип
операционный усилитель
Информация о производителе | |
Производитель | STMicroelectronics |
Основные | |
Дата загрузки | 05.05.2024 |
Время загрузки | 3:03:29 |
Бренд | STMicroelectronics |
Вес и габариты | |
Высота | 1.65 mm (Max) |
amplifier type | CMOS Amplifier |
automotive | No |
cmrr - common mode rejection ratio | 65 dB |
cmrr - коэффициент подавления синфазного сигнала | 65 dB |
длина | 8.75 mm (Max) |
dual supply voltage | +/-3 V, +/-5 V |
eccn (us) | EAR99 |
en - input voltage noise density | 30 nV/sqrt Hz |
en - интенсивность шума входного напряжения | 30 nV/sqrt Hz |
factory pack quantity | 2500 |
gbp - gain bandwidth product | 3.5 MHz |
gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 3.5 MHz |
ib - input bias current | 150 pA |
ib - входной ток смещения | 150 pA |
input type | Differential |
ios - input offset current | 1 pA |
ios - входной ток разбаланса | 1 pA |
категория | Электронные компоненты/Микросхемы |
категория продукта | Операционные усилители |
количество каналов | 4 Channel |
lead shape | Gull-wing |
максимальная рабочая температура | + 70 C |
максимальное напряжение сдвоенного питания | +/- 8 V |
manufacturer | STMicroelectronics |
manufacturer type | High Speed Amplifier |
maximum dual supply voltage | +/-8 V |
maximum dual supply voltage (v) | ±8 |
maximum input bias current (ua) | 0.00015@10V@0C to 70C |
maximum input offset current (ua) | 0.000001(Typ)@10V |
maximum input offset voltage (mv) | 10@10V |
maximum operating temperature | +70 C |
maximum operating temperature (°c) | 70 |
maximum quiescent current (ma) | 6@10V |
maximum single supply voltage (v) | 16 |
минимальная рабочая температура | 0 C |
минимальное напряжение сдвоенного питания | +/- 1.5 V |
minimum cmrr (db) | 65 |
minimum cmrr range (db) | 65 to 70 |
minimum dual supply voltage | +/-1.5 V |
minimum dual supply voltage (v) | ±1.5 |
minimum operating temperature | 0 C |
minimum operating temperature (°c) | 0 |
minimum single supply voltage (v) | 3 |
mounting | Surface Mount |
mounting style | SMD/SMT |
mounting type | Surface Mount |
напряжение питания - макс. | 16 V |
напряжение питания - мин. | 3 V |
напряжение сдвоенного питания | +/- 3 V, +/- 5 V |
number of channels | 4 Channel |
number of channels per chip | 4 |
operating supply current | 1 mA |
operating supply voltage | 3 V to 16 V, +/-1.5 V to+/-8 V |
отключение | No Shutdown |
output current per channel | 60 mA |
output type | CMOS |
package / case | SO-14 |
package type | SOIC |
packaging | Cut Tape or Reel |
партномер | 8002751395 |
part status | Active |
pcb changed | 14 |
pin count | 14 |
подкатегория | Amplifier ICs |
power supply type | Dual, Single |
ppap | No |
process technology | CMOS |
product | Operational Amplifiers |
product category | Operational Amplifiers-Op Amps |
product type | Op Amps-Operational Amplifiers |
продукт | Operational Amplifiers |
рабочее напряжение питания | 3 V to 16 V, +/- 1.5 V to +/- 8 V |
рабочий ток источника питания | 1 mA |
rail to rail | No |
размер фабричной упаковки | 2500 |
series | TS274 |
серия | TS274 |
shutdown | No Shutdown |
shut down support | No |
sr - скорость нарастания выходного напряжения | 5.5 V/us |
sr - slew rate | 5.5 V/us |
standard package name | SO |
subcategory | Amplifier ICs |
supplier package | SOIC |
supply type | Single, Dual |
supply voltage - max | 16 V |
supply voltage - min | 3 V |
technology | CMOS |
технология | CMOS |
тип питания | Single, Dual |
тип продукта | Op Amps - Operational Amplifiers |
тип усилителя | CMOS Amplifier |
тип входа | Differential |
торговая марка | STMicroelectronics |
type | High Speed Amplifier |
typical dual supply voltage | ±3 V, ±5 V |
typical dual supply voltage (v) | ±3|±5 |
typical gain bandwidth product | 3.5MHz |
typical gain bandwidth product (mhz) | 03.05.2024 |
typical input bias current (ua) | 0.000001@10V |
typical input noise voltage density (nv/rthz) | 30@10V |
typical input voltage noise density | 30nV/√Hz |
typical output current (ma) | 45@10V |
typical single supply voltage | 5 → 15 V |
typical slew rate | 5.5V/µs |
typical slew rate (v/us) | 5.5@10V |
typical voltage gain | 83.5 dB |
typical voltage gain (db) | 83.52 |
упаковка / блок | SO-14 |
усиление по напряжению, дб | 83.52 dB |
вес, г | 0.18 |
вид монтажа | SMD/SMT |
voltage gain db | 83.52 dB |
vos - input offset voltage | 10 mV |
vos - входное напряжение смещения нуля | 10 mV |
выходной ток на канал | 60 mA |
Ширина | 4 м |
width | 4mm |
