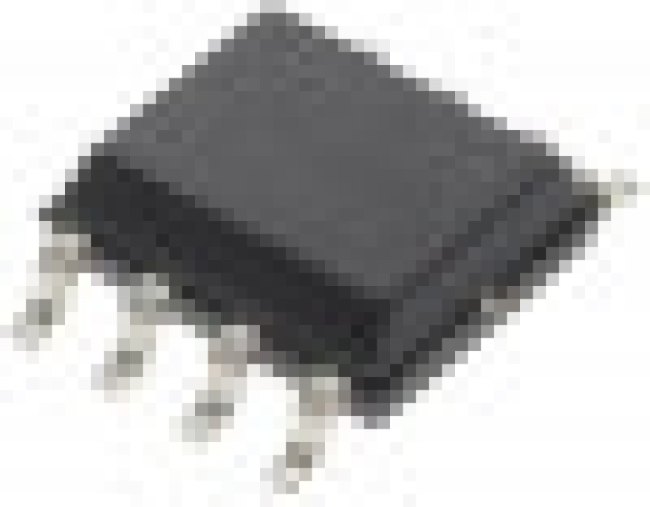

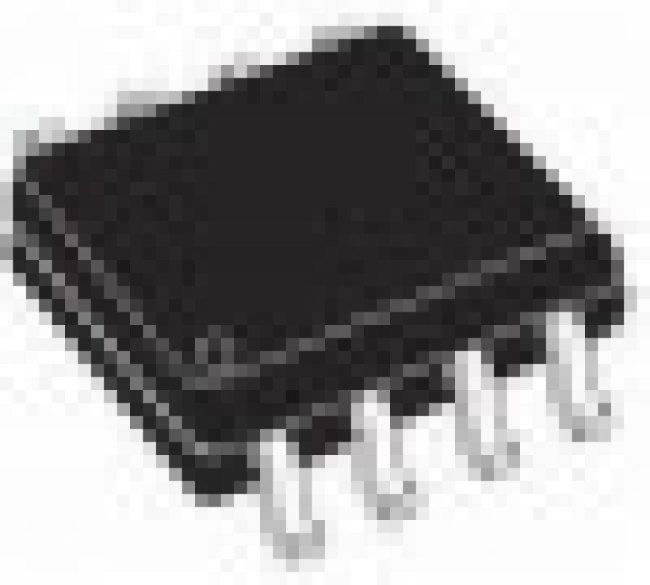

TS272BIDT, IC: operational amplifier; 3.5MHz; Ch: 2; SO8; 3?16VDC; reel,tape
Оставить отзыв
В избранноеВ сравнение
Артикул: TS272BIDT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Операционные усилители Dual Hi-Performance
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:57:21 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm |
| automotive | No |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB |
| диапазон напряжения питания | 3В до 16В |
| длина | 5 mm |
| eccn (us) | EAR99 |
| en - интенсивность шума входного напряжения | 30 nV/sqrt Hz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 3.5 MHz |
| ib - входной ток смещения | 300 pA |
| ios - входной ток разбаланса | 1 pA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| количество усилителей | 2 Усилителя |
| количество выводов | 8вывод(-ов) |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 8 V |
| manufacturer type | General Purpose Amplifier |
| maximum input bias current (ua) | 0.0003@10V@-40C to 125C |
| maximum input offset current (ua) | 0.000001(Typ)@10V |
| maximum input offset voltage (mv) | 2@10V |
| maximum operating temperature (°c) | 125 |
| maximum quiescent current (ma) | 3@10V |
| maximum single supply voltage (v) | 16 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum cmrr (db) | 65 |
| minimum cmrr range (db) | 65 to 70 |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 3 |
| mounting | Surface Mount |
| напряжение питания - макс. | 16 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V |
| number of channels per chip | 2 |
| отключение | No Shutdown |
| output type | CMOS |
| packaging | Tape and Reel |
| партномер | 8014888576 |
| part status | Active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| полоса пропускания | 3.5МГц |
| power supply type | Single |
| ppap | No |
| process technology | CMOS |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 3 V to 16 V, +/- 1.5 V to +/- 8 V |
| рабочий ток источника питания | 1 mA |
| размер фабричной упаковки | 2500 |
| серия | TS272 |
| shut down support | No |
| скорость нарастания | 5.5В/мкс |
| sr - скорость нарастания выходного напряжения | 5.5 V/us |
| standard package name | SO |
| стиль корпуса усилителя | SOIC |
| supplier package | SO N |
| технология | CMOS |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | CMOS Amplifier |
| тип входа | Differential |
| торговая марка | STMicroelectronics |
| type | General Purpose Amplifier |
| typical gain bandwidth product (mhz) | 03.05.2024 |
| typical input bias current (ua) | 0.000001@10V |
| typical input noise voltage density (nv/rthz) | 30@10V |
| typical output current (ma) | 45@10V |
| typical slew rate (v/us) | 5.5@10V |
| typical voltage gain (db) | 83.52 |
| упаковка / блок | SO-8 |
| уровень чувствительности к влажности (msl) | MSL 3-168 часов |
| усиление по напряжению, дб | 83.52 dB |
| вес, г | 0.1 |
| вид монтажа | SMD/SMT |
| vos - входное напряжение смещения нуля | 2 mV |
| выходной ток на канал | 60 mA |
| Ширина | 4 мм |
