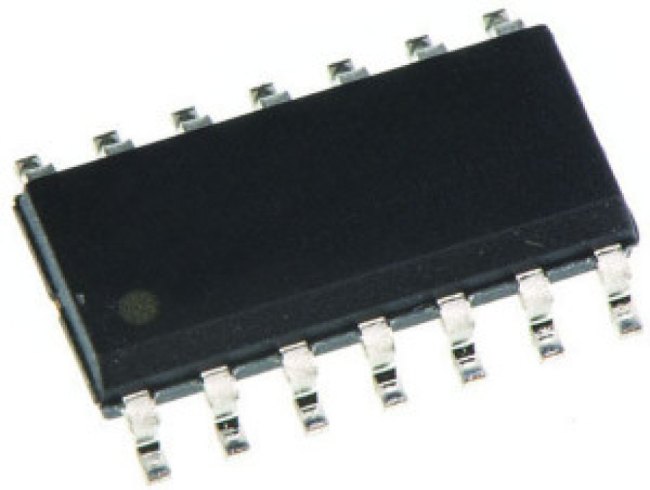

TLV274CD, Operational Amplifiers - Op Amps 550-uA/Ch 3-MHz R-to-R Otpt Oper Amp
Оставить отзыв
В избранноеВ сравнение
Артикул: TLV274CD
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Операционные усилителиОперационные усилители 550-uA/Ch 3-MHz R-to-R Otpt Oper Amp
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 1:37:37 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| amplifier type | General Purpose |
| automotive | No |
| base product number | TLV274 -> |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB to 80 dB |
| current - input bias | 1pA |
| current - output / channel | 8mA |
| current - supply | 550ВµA (x4 Channels) |
| длина | 8.65 mm |
| eccn | EAR99 |
| en - интенсивность шума входного напряжения | 39 nV/sqrt Hz |
| gain bandwidth product | 3MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 3 MHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 60 pA |
| in - плотность тока шума на входе | 0.0006 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 8 V |
| maximum input bias current - (ua) | 0.00006@5V |
| maximum input offset current - (ua) | 0.00006@5V |
| maximum input offset voltage - (mv) | 5@5V |
| maximum operating temperature | +70 °C |
| maximum power dissipation - (mw) | 531 |
| maximum supply current - (ma) | 2.64@5V |
| military | No |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 1.35 V |
| minimum operating temperature | 0 °C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Surface Mount |
| напряжение питания - макс. | 16 V |
| напряжение питания - мин. | 2.7 V |
| напряжение сдвоенного питания | +/- 5 V |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating temperature | 0В°C ~ 70В°C |
| operating temperature - (??c) | 0~70 |
| отключение | No Shutdown |
| output type | Rail-to-Rail |
| package | Tube |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8005014786 |
| pd - рассеивание мощности | 531 mW |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Dual, Single |
| process technology | CMOS |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 70 dB |
| рабочее напряжение питания | 2.7 V to 16 V, +/- 1.35 V to +/- 8 V |
| рабочий ток источника питания | 550 uA |
| rail to rail | Rail to Rail Output |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100 -> |
| серия | TLV274 |
| shut down support | No |
| slew rate | 2.6V/Вµs |
| sr - скорость нарастания выходного напряжения | 2.1 V/us |
| standard package name | SOP |
| supplier device package | 14-SOIC |
| supplier package | SOIC |
| технология | CMOS |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| тип входа | Rail-to-Rail |
| тип выхода | Rail-to-Rail |
| торговая марка | Texas Instruments |
| typical dual supply voltage | ±5V |
| typical gain bandwidth product | 3MHz |
| typical gain bandwidth product - (mhz) | 3 |
| typical input voltage noise density | 39nV/√Hz |
| typical single supply voltage | 5 V |
| typical slew rate | 2.4V/µs |
| typical slew rate - (v/us) | 2.4@5V |
| typical voltage gain | 110 dB |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| усиление по напряжению, дб | 110 dB |
| vcm - синфазное напряжение | Negative Rail to Positive Rail - 1.35 V |
| вес, г | 0.45 |
| вид монтажа | SMD/SMT |
| voltage - input offset | 500ВµV |
| voltage - supply, single/dual (в±) | 2.7V ~ 16V, В±1.35V ~ 8V |
| vos - входное напряжение смещения нуля | 5 mV |
| выходной ток на канал | 13 mA |
| Ширина | 3.91 мм |
| width | 3.91mm |
