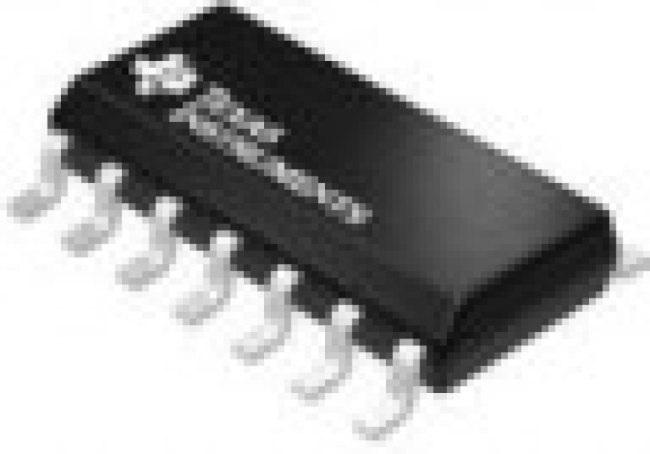

TLV2254ID, Operational Amplifiers - Op Amps LiNCMOS R/R
Оставить отзыв
В избранноеВ сравнение
Артикул: TLV2254ID
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Операционные усилителиОперационные усилители LiNCMOS R/R
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:35:22 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| amplifier type | General Purpose |
| automotive | No |
| base product number | TLV2254 -> |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB to 75 dB |
| current - input bias | 1pA |
| current - output / channel | 50mA |
| current - supply | 140ВµA (x4 Channels) |
| длина | 8.65 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 36 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 200kHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 200 kHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 60 pA |
| in - плотность тока шума на входе | 0.0006 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| коммерческое обозначение | LinCMOS |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 4 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±4 |
| maximum input bias current (ua) | 0.00006@±2.5V |
| maximum input offset current (ua) | 0.00006@±2.5V |
| maximum input offset voltage (mv) | 1.5@±2.5V |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 950 |
| maximum quiescent current (ma) | 0.25@5V |
| maximum single supply voltage (v) | 8 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 1.35 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±1.35 |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 02.07.2024 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 8 V |
| напряжение питания - мин. | 2.7 V |
| напряжение сдвоенного питания | +/- 3 V |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating temperature | -40В°C ~ 125В°C |
| особенности | High Cload Drive |
| отключение | No Shutdown |
| output type | Rail-to-Rail |
| package | Tube |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| packaging | Tube |
| партномер | 8005469172 |
| part status | active |
| pcb changed | 14 |
| pd - рассеивание мощности | 950 mW |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| ppap | No |
| process technology | LinCMOS |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 2.7 V to 8 V, +/- 1.35 V to +/- 4 V |
| рабочий ток источника питания | 33.75 uA |
| rail to rail | Rail to Rail Output |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100, LinCMOSв„ў -> |
| серия | TLV2254 |
| shut down support | No |
| slew rate | 0.12V/Вµs |
| sr - скорость нарастания выходного напряжения | 0.12 V/us |
| standard package name | SO |
| supplier device package | 14-SOIC |
| supplier package | SOIC |
| технология | LinCMOS |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| тип входа | Rail-to-Rail |
| тип выхода | Rail-to-Rail |
| торговая марка | Texas Instruments |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±3 |
| typical gain bandwidth product (mhz) | 0.2 |
| typical input noise voltage density (nv/rthz) | 36@5V |
| typical noninverting input current noise density (pa/rthz) | 0.0006@5V |
| typical output current (ma) | 50(Max) |
| typical slew rate (v/us) | 0.12@5V |
| typical voltage gain (db) | 124.61 |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| усиление по напряжению, дб | 124.61 dB |
| vcm - синфазное напряжение | Negative Rail to Positive Rail - 1 V |
| вес, г | 0.1334 |
| вид монтажа | SMD/SMT |
| voltage - input offset | 200ВµV |
| voltage - supply, single/dual (в±) | 2.7V ~ 8V, В±1.35V ~ 4V |
| vos - входное напряжение смещения нуля | 1.5 mV |
| выходной ток на канал | 50 mA |
| Ширина | 3.91 мм |
