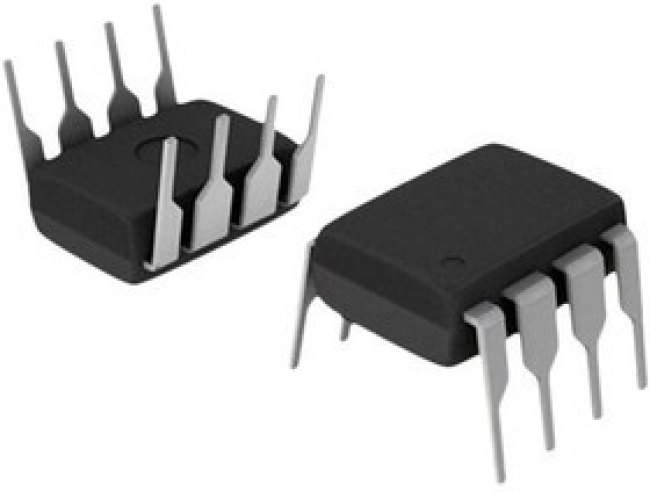

TLC27L2CP
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Электроэлемент Описание IC: operational amplifier; 70?130kHz; Ch: 2; DIP8; tube Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
2
Мин.напряжение питания, В
3
Макс.напряжение питания, В
16
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 0:31:29 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57мм |
| amplifier type | Precision Amplifier |
| base product number | TLC27L2 -> |
| число контактов | 8 |
| cmrr - common mode rejection ratio | 65 dB |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB to 94 dB |
| current - input bias | 0.6pA |
| current - output / channel | 30mA |
| current - supply | 20ВµA (x2 Channels) |
| длина | 9.81мм |
| eccn | EAR99 |
| en - input voltage noise density | 68 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 68 nV/sqrt Hz |
| factory pack quantity | 50 |
| gain bandwidth product | 110kHz |
| gbp - gain bandwidth product | 85 kHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 85 kHz |
| height | 4.57 mm |
| htsus | 8542.33.0001 |
| ib - input bias current | 60 pA |
| ib - входной ток смещения | 60 pA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Прецизионные усилители |
| количество каналов | 2 Channel |
| количество каналов на ис | 2 |
| коммерческое обозначение | LinCMOS |
| length | 9.81 mm |
| максимальная рабочая температура | +70 °C |
| manufacturer | Texas Instruments |
| maximum operating temperature | +70 C |
| минимальная рабочая температура | 0 °C |
| minimum operating temperature | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 16 V |
| напряжение питания - мин. | 3 V |
| number of channels | 2 Channel |
| number of channels per chip | 2 |
| number of circuits | 2 |
| operating supply current | 46 uA |
| operating supply voltage | 3 V to 16 V |
| operating temperature | 0В°C ~ 70В°C |
| отключение | No Shutdown |
| package | Tube |
| package / case | PDIP-8 |
| package type | PDIP |
| packaging | Tube |
| партномер | 8002949067 |
| pd - power dissipation | 1000 mW |
| pd - рассеивание мощности | 1000 mW |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single |
| product | Precision Amplifiers |
| product category | Precision Amplifiers |
| продукт | Precision Amplifiers |
| рабочее напряжение питания | 3 V to 16 V |
| рабочий ток источника питания | 10 uA |
| rail to rail | No |
| размеры | 9.81 x 6.35 x 4.57мм |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | TLC27L2 |
| серия | TLC27L2 |
| shutdown | No Shutdown |
| slew rate | 0.03V/Вµs |
| sr - скорость нарастания выходного напряжения | 0.03 V/us |
| sr - slew rate | 0.03 V/us |
| supplier device package | 8-PDIP |
| supply type | Single |
| supply voltage - max | 16 V |
| supply voltage - min | 3 V |
| technology | LinCMOS |
| технология | LinCMOS |
| типичная интенсивность шумов входного напряжения | 68нВ/√Гц |
| типичная скорость нарастания | 0.03В/мкс |
| типичное одиночное напряжение питания | 5 → 15 В |
| типичное произведение коэффициента усиления на ширину полосы пропускания | 85кГц |
| типичное усиление по напряжению | 116.9 dB |
| тип источника питания | Одинарный |
| тип корпуса | PDIP |
| тип монтажа | Монтаж на плату в отверстия |
| тип питания | Single |
| тип продукта | Precision Amplifiers |
| тип усилителя | Точность |
| тип входа | Rail-to-Rail |
| торговая марка | Texas Instruments |
| tradename | LinCMOS |
| typical gain bandwidth product | 85kHz |
| typical input voltage noise density | 68nV/√Hz |
| typical single supply voltage | 5 → 15 V |
| typical slew rate | 0.03V/µs |
| typical voltage gain | 117 dB |
| unit weight | 0.015535 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 116.9 dB |
| vcm - common mode voltage | Negative Rail-0.2 V to Positive Rail-1 V |
| vcm - синфазное напряжение | Negative Rail - 0.2 V to Positive Rail - 1 V |
| вес, г | 01.03.2024 |
| вид монтажа | Through Hole |
| voltage gain db | 116.9 dB |
| voltage - input offset | 1.1mV |
| voltage - supply, single/dual (в±) | 3V ~ 16V, В±1.5V ~ 8V |
| vos - input offset voltage | 10 mV |
| vos - входное напряжение смещения нуля | 10 mV |
| Ширина | 6.35 мм |
| width | 6.35 mm |
