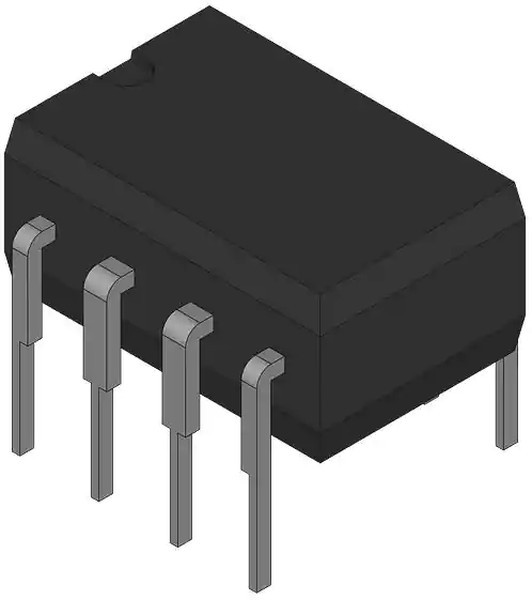

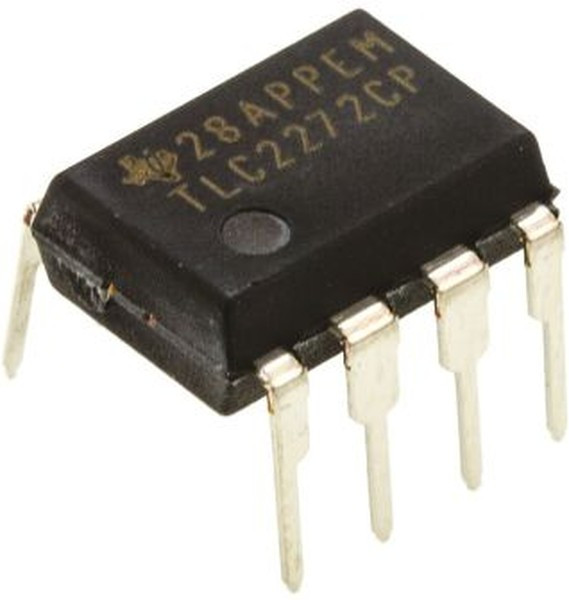

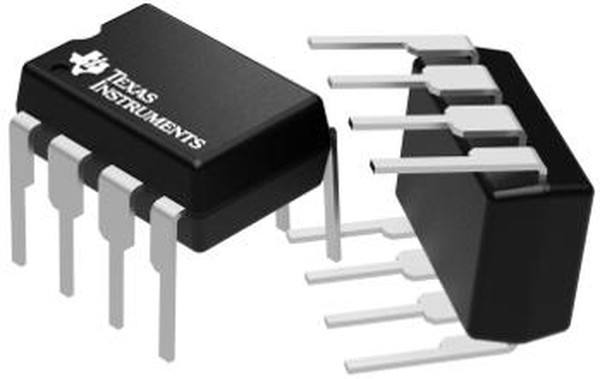

TLC2272CP
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: operational amplifier; 2.2MHz; Ch: 2; DIP8; tube; IB: 100pA Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
2
Мин.напряжение питания, В
2.2
Макс.напряжение питания, В
8
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 22:43:59 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| amplifier type | CMOS |
| base product number | TLC2272 -> |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB to 75 dB |
| current - input bias | 1pA |
| current - output / channel | 50mA |
| current - supply | 2.4mA (x2 Channels) |
| длина | 9.81 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 50 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 2.25MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 2.18 MHz |
| hts | 8542.33.00.01 |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 60 pA |
| in - плотность тока шума на входе | 0.0006 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| коммерческое обозначение | LinCMOS |
| lead shape | Through Hole |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 8 V |
| manufacturer type | Low Noise Amplifier |
| maximum dual supply voltage (v) | ±8 |
| maximum input bias current (ua) | 0.00006@±2.5V |
| maximum input offset current (ua) | 0.00006@±2.5V |
| maximum input offset voltage (mv) | 2.5@±2.5V |
| maximum operating temperature | +70 °C |
| maximum operating temperature (°c) | 70 |
| maximum quiescent current (ma) | 3@5V |
| maximum single supply voltage (v) | 16 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2.2 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±2.2 |
| minimum operating temperature | 0 °C |
| minimum operating temperature (°c) | 0 |
| minimum single supply voltage (v) | 04.04.2024 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 16 V |
| напряжение питания - мин. | 4.4 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V |
| number of channels per chip | 2 |
| number of circuits | 2 |
| operating temperature | 0В°C ~ 70В°C (TA) |
| особенности | High Cload Drive |
| отключение | No Shutdown |
| output type | CMOS |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| package height | 5.08(Max) - 0.51(Min) |
| package length | 10.16(Max) |
| package type | PDIP |
| package width | 6.6(Max) |
| packaging | Tube |
| партномер | 8024054710 |
| part status | active |
| pcb changed | 8 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| process technology | LinCMOS |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 4.4 V to 16 V, +/- 2.2 V to +/- 8 V |
| рабочий ток источника питания | 1.1 mA |
| rail to rail | Rail to Rail Output |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100 -> |
| серия | TLC2272 |
| shut down support | No |
| slew rate | 3.6V/Вµs |
| sr - скорость нарастания выходного напряжения | 3.6 V/us |
| standard package name | DIP |
| supplier device package | 8-PDIP |
| supplier package | PDIP |
| технология | LinCMOS |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Noise Amplifier |
| тип входа | Rail-to-Rail |
| тип выхода | Rail-to-Rail |
| торговая марка | Texas Instruments |
| type | Low Noise Amplifier |
| typical dual supply voltage | ±3 V, ±5 V |
| typical dual supply voltage (v) | ±3|±5 |
| typical gain bandwidth product | 2.2MHz |
| typical gain bandwidth product (mhz) | 2.18 |
| typical input noise voltage density (nv/rthz) | 50@5V |
| typical noninverting input current noise density (pa/rthz) | 0.0006@5V |
| typical output current (ma) | 50(Max) |
| typical settling time (ns) | 2600 |
| typical single supply voltage | 5 → 15 V |
| typical single supply voltage (v) | 12|15|5|9 |
| typical slew rate | 3.6V/µs |
| typical slew rate (v/us) | 3.6@5V |
| typical voltage gain | 105 dB |
| typical voltage gain (db) | 104.86 |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 104.86 dB |
| vcm - синфазное напряжение | Negative Rail to Positive Rail - 1 V |
| вид монтажа | Through Hole |
| voltage - input offset | 300ВµV |
| voltage - supply, single/dual (в±) | 4.4V ~ 16V, В±2.2V ~ 8V |
| vos - входное напряжение смещения нуля | 2.5 mV |
| выходной ток на канал | 50 mA |
| Ширина | 6.35 мм |
| width | 6.35mm |
