| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:29:44 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| amplifier type | CMOS |
| automotive | No |
| base product number | TLC2272 -> |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB to 75 dB |
| current - input bias | 1pA |
| current - output / channel | 50mA |
| current - supply | 2.4mA (x2 Channels) |
| длина | 9.81 mm |
| eccn | EAR99 |
| en - интенсивность шума входного напряжения | 50 nV/sqrt Hz |
| gain bandwidth product | 2.25MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 2.18 MHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 60 pA |
| in - плотность тока шума на входе | 0.0006 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| коммерческое обозначение | LinCMOS |
| максимальная рабочая температура | + 125 C |
| максимальное напряжение сдвоенного питания | +/- 8 V |
| maximum input bias current - (ua) | 0.00006@??2.5V |
| maximum input offset current - (ua) | 0.00006@??2.5V |
| maximum input offset voltage - (mv) | 0.95@??2.5V |
| military | No |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2.2 V |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение питания - макс. | 16 V |
| напряжение питания - мин. | 4.4 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V |
| number of circuits | 2 |
| operating temperature | 0В°C ~ 70В°C (TA) |
| operating temperature - (??c) | 0~70 |
| особенности | High Cload Drive |
| отключение | No Shutdown |
| output type | CMOS |
| package | Tube |

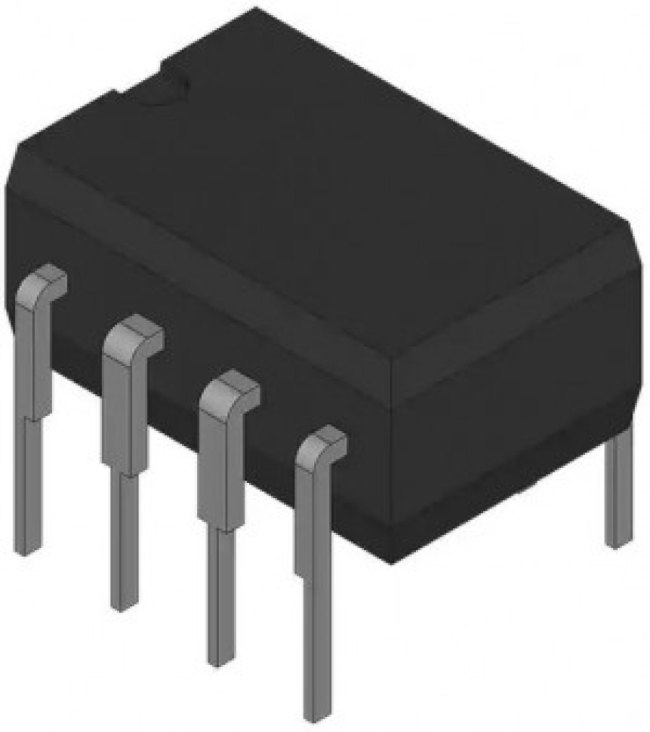

| package / case | 8-DIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8020391085 |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| process technology | LinCMOS |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 4.4 V to 16 V, +/- 2.2 V to +/- 8 V |
| рабочий ток источника питания | 1.1 mA |
| rail to rail | Rail to Rail Output |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100 -> |
| серия | TLC2272A |
| shut down support | No |
| slew rate | 3.6V/Вµs |
| sr - скорость нарастания выходного напряжения | 3.6 V/us |
| standard package name | DIP |
| supplier device package | 8-PDIP |
| supplier package | PDIP |
| технология | LinCMOS |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Noise Amplifier |
| тип входа | Rail-to-Rail |
| тип выхода | Rail-to-Rail |
| торговая марка | Texas Instruments |
| typical gain bandwidth product - (mhz) | 2.18 |
| typical slew rate - (v/us) | 3.6@5V |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| усиление по напряжению, дб | 104.86 dB |
| vcm - синфазное напряжение | Negative Rail to Positive Rail - 1 V |
| вес, г | 4.767 |
| вид монтажа | Through Hole |
| voltage - input offset | 300ВµV |
| voltage - supply, single/dual (в±) | 4.4V ~ 16V, В±2.2V ~ 8V |
| vos - входное напряжение смещения нуля | 0.95 mV |
| выходной ток на канал | 50 mA |
| Ширина | 6.35 мм |
