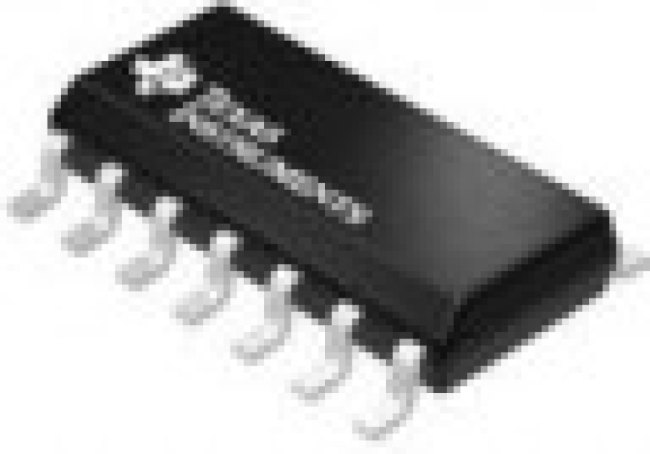

TL3474ID, Operational Amplifiers - Op Amps High Slew S-Sply
Оставить отзыв
В избранноеВ сравнение
Артикул: TL3474ID
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\Интегральные схемы - ИС\ИС для усилителей\Операционные усилителиОперационные усилители High Slew S-Sply
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:59:51 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| amplifier type | General Purpose |
| automotive | No |
| base product number | TL3474 -> |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB to 97 dB |
| current - input bias | 100nA |
| current - output / channel | 34mA |
| current - supply | 3.5mA (x4 Channels) |
| длина | 8.65 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 49 nV/sqrt Hz |
| eu rohs | compliant |
| gain bandwidth product | 4MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 4 MHz |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 500 nA |
| in - плотность тока шума на входе | 0.22 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 105 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| manufacturer type | High Slew Rate Amplifier |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.5@±15V |
| maximum input offset current (ua) | 0.075@±15V |
| maximum input offset voltage (mv) | 10@5V |
| maximum operating temperature (°c) | 105 |
| maximum quiescent current (ma) | 18@5V |
| maximum single supply voltage (v) | 36 |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 2 V |
| minimum cmrr (db) | 65 |
| minimum cmrr range (db) | 65 to 70 |
| minimum dual supply voltage (v) | ±2 |
| minimum operating temperature (°c) | -40 |
| minimum single supply voltage (v) | 4 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 36 V |
| напряжение питания - мин. | 4 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating temperature | -40В°C ~ 105В°C |
| особенности | High Cload Drive |
| отключение | No Shutdown |
| package | Tube |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| packaging | Tube |
| партномер | 8005012662 |
| part status | LTB |
| pcb changed | 14 |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| ppap | No |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 4 V to 36 V, +/- 2 V to +/- 18 V |
| рабочий ток источника питания | 3.5 mA |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | TL3474 |
| shut down support | No |
| slew rate | 13V/Вµs |
| sr - скорость нарастания выходного напряжения | 10 V/us |
| standard package name | SO |
| supplier device package | 14-SOIC |
| supplier package | SOIC |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | High Slew Rate Amplifier |
| тип входа | Rail-to-Rail |
| торговая марка | Texas Instruments |
| type | High Slew Rate Amplifier |
| typical dual supply voltage (v) | ±3|±5|±9|±12|±15 |
| typical gain bandwidth product (mhz) | 4 |
| typical input noise voltage density (nv/rthz) | 49@±15V |
| typical noninverting input current noise density (pa/rthz) | 0.22@±15V |
| typical output current (ma) | 80(Max) |
| typical settling time (ns) | 2200 |
| typical slew rate (v/us) | 10@±15V |
| typical voltage gain (db) | 100 |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| усиление по напряжению, дб | 100 dB |
| vcm - синфазное напряжение | Negative Rail to Positive Rail - 3.2 V |
| вес, г | 0.1224 |
| вид монтажа | SMD/SMT |
| voltage - input offset | 1mV |
| voltage - supply, single/dual (в±) | 4V ~ 36V, В±2V ~ 18V |
| vos - входное напряжение смещения нуля | 10 mV |
| Ширина | 3.91 мм |
