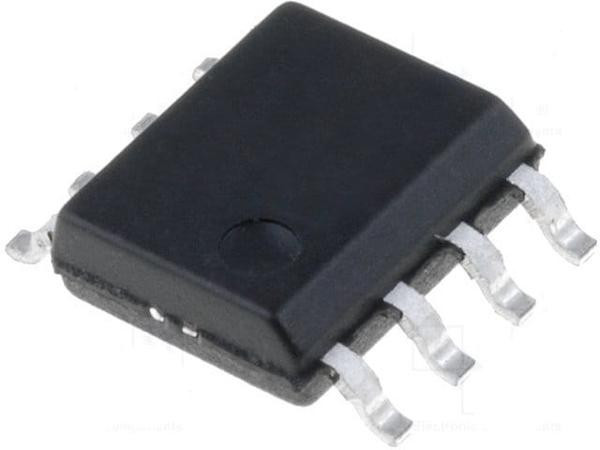

TL082CD, Op Amp Dual GP ±18V 8-Pin SO N Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: TL082CD
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Amplifiers\Amplifiers and Comparators\Operational Amplifiers (Op Amps) Описание IC: operational amplifier; 4MHz; Ch: 2; SO8; 6?36VDC; tube; IB: 20nA Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
2
Мин.напряжение питания, В
7
Макс.напряжение питания, В
36
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:44:33 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm |
| amplifier type | J-FET |
| automotive | No |
| число оу в одном корпусе | 2 |
| cmrr - коэффициент подавления синфазного сигнала | 86 dB |
| common mode rejection ratio | 70(dB) |
| длина | 5 mm |
| dual supply voltage (max) | ±18(V) |
| dual supply voltage (min) | ±3(V) |
| dual supply voltage (typ) | ±5/±9/±12/±15(V) |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 15 nV/sqrt Hz |
| eu rohs | compliant |
| gbp - gain bandwidth product | 4MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 4 MHz |
| граничная частота усиления в малосигнальном режиме, мгц | 4 |
| hts | 8542.33.00.01 |
| ib - входной ток смещения | 200 pA |
| input bias current | 0.4(nA) |
| input offset voltage | 10(mV) |
| input offset voltage drift (uv/°c) | 10(Typ) |
| iq per channel (typ) | 1.4mA |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| коэффициент ослабления синфазной составляющей (косс), дб | 70 |
| количество каналов | 2 Channel |
| кол-во в упаковке | 2500 |
| квалификация | AEC-Q100 |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение питания, в | 18 |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| manufacturer type | General Purpose Amplifier |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.0004@±15V |
| maximum input offset current | 0.0001@±15V |
| maximum input offset current (ua) | 0.0001@±15V |
| maximum input offset voltage (mv) | 10@±15V |
| maximum operating temperature | 70В°C |
| maximum operating temperature (°c) | 70 |
| maximum power dissipation (mw) | 680 |
| maximum quiescent current (ma) | 2.5@±15V |
| maximum supply current (ma) | 2.5@±15V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение питания, в | 3 |
| минимальное напряжение сдвоенного питания | +/- 3 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±3 |
| minimum operating temperature | 0В°C |
| minimum operating temperature (°c) | 0 |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 36 V |
| напряжение питания - мин. | 6 V |
| напряжение сдвоенного питания | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels per chip | 2 |
| number of circuits | 2 |
| number of elements | 2 |
| operating temperature classification | Commercial |
| operating temp range | 0C to 70C |
| отключение | No Shutdown |
| package height | 1.65(Max) |
| package length | 5(Max) |
| package type | SOIC |
| package width | 4(Max) |
| packaging | Tube |
| партномер | 8001156482 |
| part status | active |
| pcb changed | 8 |
| pd - рассеивание мощности | 680 mW |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power dissipation | 0.68(W) |
| power supply requirement | Dual |
| power supply type | Dual |
| ppap | No |
| process technology | BiFET |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 6 V to 36 V, +/- 3 V to +/- 18 V |
| рабочий ток источника питания | 1.4 mA |
| rad hardened | No |
| rail/rail i/o type | No |
| rail to rail | No |
| размер фабричной упаковки | 2000 |
| серия | TL082 |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | Not Required(V) |
| single supply voltage (min) | Not Required(V) |
| single supply voltage (typ) | Not Required(V) |
| скорость нарастания выходного напряжения, в/мкс | 16 |
| slew rate | 16(V/us) |
| sr - скорость нарастания выходного напряжения | 16 V/us |
| sr - slew rate | 16 V/us |
| standard package name | SO |
| supplier package | SO N |
| supply current | 2.5@±15V(mA) |
| supply voltage - max | 36V, В±3V |
| supply voltage - min | 6V |
| technology | BiFET |
| технология | BiFET |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | General Purpose Amplifier |
| тип входа | Rail-to-Rail |
| торговая марка | STMicroelectronics |
| type | General Purpose Amplifier |
| typical dual supply voltage | ±12 V, ±15 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±5|±9|±12|±15 |
| typical gain bandwidth product | 4MHz |
| typical gain bandwidth product (mhz) | 4 |
| typical input bias current (ua) | 0.00002@±15V |
| typical input noise voltage density (nv/rthz) | 15@±15V |
| typical input voltage noise density | 15nV/√Hz |
| typical slew rate | 16V/µs |
| typical slew rate (v/us) | 16@±15V |
| typical voltage gain | 106 dB |
| typical voltage gain (db) | 106.02 |
| unity gain bandwidth product | 4 |
| упаковка | Tube |
| упаковка / блок | SO-8 |
| усиление по напряжению, дб | 106.02 dB |
| вес, г | 0.5 |
| вид монтажа | SMD/SMT |
| входное напряжение смещения, мв | 10 |
| входной ток смещения, на | 0.4 |
| voltage gain in db | 106.02(dB) |
| vos - входное напряжение смещения нуля | 10 mV |
| возможность работы от одного источника питания | есть |
| выходной ток | 40 mA |
| выходной ток на канал | 40 mA |
| Ширина | 4 мм |
| width | 3.9mm |
