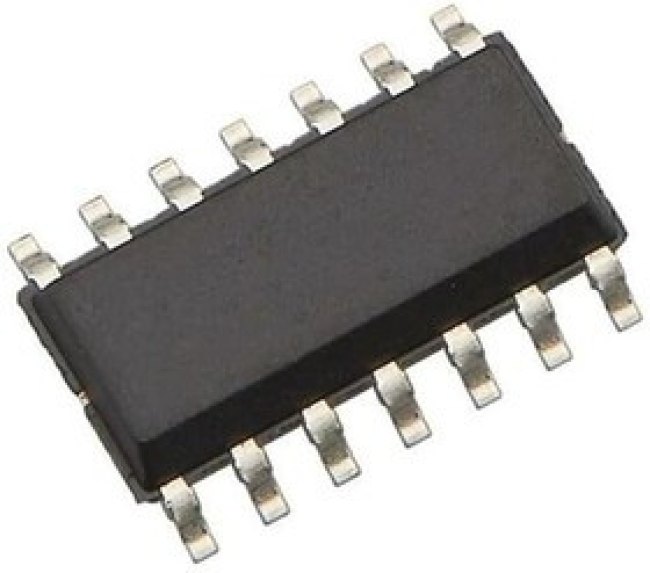

TL074CDT, Op Amp Quad Low Noise Amplifier ±18V Automotive 14-Pin SOIC T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: TL074CDT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Linear > Amplifier - Operational Описание IC: operational amplifier; 3MHz; Ch: 4; SO14; 6?36VDC; reel,tape Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
4
Мин.напряжение питания, В
6
Макс.напряжение питания, В
36
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 2:47:57 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| amplifier type | J-FET |
| cmrr - common mode rejection ratio | 70 dB |
| dual supply voltage | +/-5 V, +/-9 V, +/-12 V, +/-15 V |
| eccn (us) | ear99 |
| en - input voltage noise density | 15 nV/sqrt Hz |
| eu rohs | compliant |
| factory pack quantity | 2500 |
| gbp - gain bandwidth product | 3MHz |
| height | 1.65 mm(Max) |
| hts | 8542.33.00.01 |
| ib - input bias current | 200 pA |
| iq per channel (typ) | 1.4mA |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| length | 8.75 mm(Max) |
| manufacturer | STMicroelectronics |
| manufacturer type | Low Noise Amplifier |
| maximum dual supply voltage | +/-18 V |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.0002@±15V |
| maximum input offset current (ua) | 0.0001@±15V |
| maximum input offset voltage (mv) | 10@±15V |
| maximum operating temperature | 70В°C |
| maximum operating temperature (°c) | 70 |
| maximum power dissipation (mw) | 680 |
| maximum quiescent current (ma) | 2.5@±15V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage | +/-3 V |
| minimum dual supply voltage (v) | ±3 |
| minimum operating temperature | 0В°C |
| minimum operating temperature (°c) | 0 |
| mounting | surface mount |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| msl(уровень чувствительности к влажности) | 1 |
| number of channels | 4 Channel |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating supply current | 2.5 mA |
| operating supply voltage | 6 V to 36 V, +/-3 V to+/-18 V |
| output current per channel | 40 mA |
| package / case | SO-14 |
| package height | 1.65(Max) |
| package length | 8.75(Max) |
| package type | SOIC |
| package width | 4(Max) |
| packaging | Tape and Reel |
| партномер | 8003210765 |
| part status | active |
| pcb changed | 14 |
| pd - power dissipation | 680 mW |
| pin count | 14 |
| power supply type | Dual |
| process technology | BiFET |
| product | Operational Amplifiers |
| product category | Operational Amplifiers-Op Amps |
| psrr - power supply rejection ratio | 70 dB |
| rail to rail | No |
| rohs | Details |
| series | TL074 |
| shutdown | No Shutdown |
| shut down support | No |
| способ монтажа | поверхностный(SMT) |
| sr - slew rate | 13 V/us |
| standard package name | SOP |
| supplier package | SOIC |
| supply type | Single, Dual |
| supply voltage - max | 36V, В±3V |
| supply voltage - min | 6V |
| technology | BiFET |
| type | Low Noise Amplifier |
| typical dual supply voltage | ±12 V, ±15 V, ±5 V, ±9 V |
| typical dual supply voltage (v) | ±12|±5|±15|±9 |
| typical gain bandwidth product | 3MHz |
| typical gain bandwidth product (mhz) | 3 |
| typical input noise voltage density (nv/rthz) | 15@±15V |
| typical input voltage noise density | 15nV/√Hz |
| typical slew rate | 13V/µs |
| typical slew rate (v/us) | 13@±15V |
| typical voltage gain | 106 dB |
| typical voltage gain (db) | 106.02 |
| упаковка | REEL, 2500 шт. |
| вес, г | 0.5 |
| voltage gain db | 106.02 dB |
| vos - input offset voltage | 10 mV |
| width | 4 mm(Max) |
