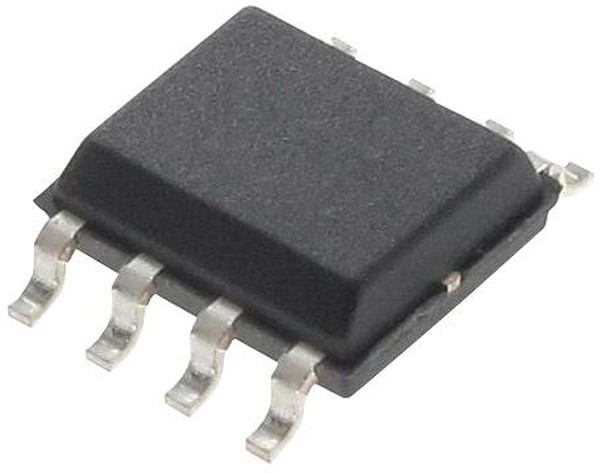

TL062CD, Op Amp Dual Low Power Amplifier ±18V 8-Pin SO N Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: TL062CD
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Linear > Amplifier - Operational Описание Микросхема, операционный усилитель, 1МГц, Ch: 2, S Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
SMD
Кол-во каналов
2
Мин.напряжение питания, В
6
Макс.напряжение питания, В
36
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:28:06 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| Высота | 1.65 mm |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB |
| common mode rejection ratio | 70(dB) |
| длина | 5 mm |
| dual supply voltage (max) | ±18(V) |
| dual supply voltage (min) | ±3(V) |
| dual supply voltage (typ) | ±5/±9/±12/±15(V) |
| eccn (us) | EAR99 |
| en - интенсивность шума входного напряжения | 42 nV/sqrt Hz |
| eu rohs | Compliant |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1 MHz |
| hts | 8542.33.00.01 |
| ib - входной ток смещения | 200 pA |
| input bias current | 0.4(nA) |
| input offset voltage | 15(mV) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 2 Channel |
| кол-во в упаковке | 100 |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 18 V |
| manufacturer type | Low Power Amplifier |
| maximum dual supply voltage (v) | ±18 |
| maximum input bias current (ua) | 0.0004@±15V |
| maximum input offset current | 0.0002@±15V |
| maximum input offset current (ua) | 0.0002@±15V |
| maximum input offset voltage (mv) | 15@±15V |
| maximum operating temperature (°c) | 70 |
| maximum power dissipation (mw) | 680 |
| maximum supply current (ma) | 0.25@±15V |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 3 V |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±3 |
| minimum operating temperature (°c) | 0 |
| mounting | Surface Mount |
| напряжение питания - макс. | 36 V |
| напряжение питания - мин. | 6 V |
| напряжение сдвоенного питания | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| number of channels per chip | 2 |
| number of elements | 2 |
| operating temperature classification | Commercial |
| operating temp range | 0C to 70C |
| отключение | No Shutdown |
| package height | 1.65(Max) |
| package length | 5(Max) |
| package type | SO N |
| package width | 4(Max) |
| packaging | Tube |
| партномер | 8003195366 |
| part status | Active |
| pcb changed | 8 |
| pd - рассеивание мощности | 680 mW |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power dissipation | 0.68(W) |
| power supply requirement | Dual |
| power supply type | Dual |
| process technology | BiFET |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 70 dB |
| рабочее напряжение питания | 6 V to 36 V, +/- 3 V to +/- 18 V |
| рабочий ток источника питания | 200 uA |
| rad hardened | No |
| rail/rail i/o type | No |
| размер фабричной упаковки | 2000 |
| серия | TL062 |
| shut down feature | No |
| shut down support | No |
| single supply voltage (max) | Not Required(V) |
| single supply voltage (min) | Not Required(V) |
| single supply voltage (typ) | Not Required(V) |
| slew rate | 3.5(V/us) |
| sr - скорость нарастания выходного напряжения | 3.5 V/us |
| standard package name | SOP |
| supplier package | SO N |
| supply current | 0.25@±15V(mA) |
| technology | BiFET |
| технология | BiFET |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | Low Power Amplifier |
| тип входа | Rail-to-Rail |
| торговая марка | STMicroelectronics |
| type | Low Power Amplifier |
| typical dual supply voltage (v) | ±12|±5|±15|±9 |
| typical gain bandwidth product (mhz) | 1 |
| typical input noise voltage density (nv/rthz) | 42@±15V |
| typical slew rate (v/us) | 3.5@±15V |
| typical voltage gain (db) | 75.56 |
| unity gain bandwidth product | 1 |
| упаковка | Tube |
| упаковка / блок | SO-8 |
| усиление по напряжению, дб | 75.56 dB |
| вес, г | 0.5 |
| вид монтажа | SMD/SMT |
| voltage gain in db | 75.56(dB) |
| vos - входное напряжение смещения нуля | 15 mV |
| Ширина | 4 мм |
