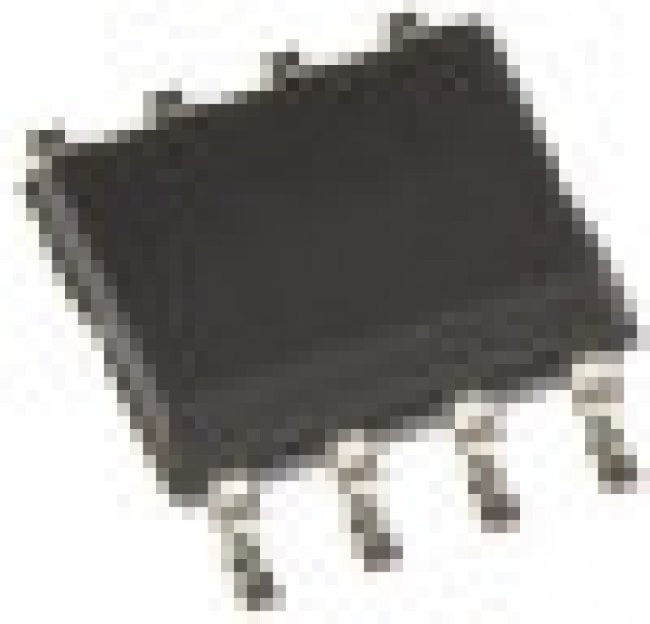

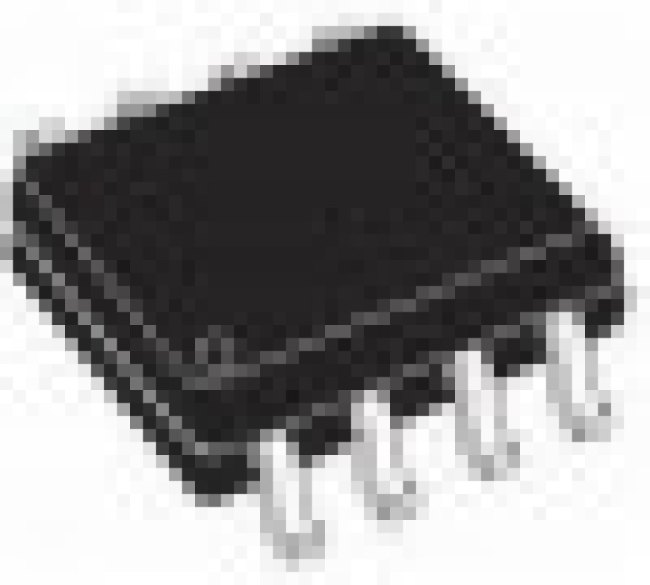

TL061CDT, Operational Amplifiers - Op Amps Single Lo-Power JFET
Оставить отзыв
В избранноеВ сравнение
Артикул: TL061CDT
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для усилителей\Операционные усилителиОперационные усилители Single Lo-Power JFET
Информация о производителе | |
Производитель | STMicroelectronics |
Основные | |
Дата загрузки | 05.05.2024 |
Время загрузки | 2:05:50 |
Бренд | STMicroelectronics |
Вес и габариты | |
Высота | 1.65 mm (Max) |
amplifier type | JFET |
automotive | No |
cmrr - коэффициент подавления синфазного сигнала | 70 dB |
диапазон напряжения питания | 6В до 36В |
длина | 5 mm (Max) |
eccn (us) | EAR99 |
en - интенсивность шума входного напряжения | 42 nV/sqrt Hz |
eu rohs | Compliant |
gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1 MHz |
ib - входной ток смещения | 400 pA |
input offset current | 5nA |
input voltage range | 6 → 36 V |
категория | Электронные компоненты/Микросхемы |
категория продукта | Операционные усилители |
количество каналов | 1 Channel |
количество усилителей | 1 Усилитель |
количество выводов | 8вывод(-ов) |
lead shape | Gull-wing |
максимальная рабочая температура | + 70 C |
максимальное напряжение сдвоенного питания | +/- 18 V |
manufacturer type | Low Power Amplifier |
maximum dual supply voltage (v) | ±18 |
maximum input bias current (ua) | 0.0004±15V |
maximum input offset current (ua) | 0.0002±15V |
maximum input offset voltage (mv) | 15±15V |
maximum input voltage | 36 V |
maximum operating frequency | 1 kHz |
maximum operating temperature | +70 °C |
maximum operating temperature (°c) | 70 |
maximum power dissipation (mw) | 680 |
maximum quiescent current (ma) | 0.25±15V |
минимальная рабочая температура | 0 C |
минимальное напряжение сдвоенного питания | +/- 3 V |
minimum cmrr (db) | 70 |
minimum cmrr range (db) | 70 to 71 |
minimum dual supply voltage (v) | ±3 |
minimum input voltage | 6 V |
minimum operating temperature | 0 °C |
minimum operating temperature (°c) | 0 |
mounting | Surface Mount |
mounting type | Surface Mount |
напряжение питания - макс. | 36 V |
напряжение питания - мин. | 6 V |
напряжение сдвоенного питания | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
number of channels per chip | 1 |
offset voltage | 20mV |
отключение | No Shutdown |
output type | Swing |
package type | SO |
packaging | Tape and Reel |
партномер | 8004831250 |
part status | Active |
pcb changed | 8 |
pd - рассеивание мощности | 680 mW |
pin count | 8 |
подкатегория | Amplifier ICs |
полоса пропускания | 1МГц |
power supply type | Dual |
ppap | No |
process technology | BiFET |
продукт | Operational Amplifiers |
psrr - коэффициент подавления помех по питанию | 70 dB |
рабочее напряжение питания | 6 V to 36 V, +/- 3 V to +/- 18 V |
рабочий ток источника питания | 250 uA |
размер фабричной упаковки | 2500 |
серия | TL061 |
shut down support | No |
скорость нарастания | 3.5В/мкс |
sr - скорость нарастания выходного напряжения | 3.5 V/us |
standard package name | SOP |
стиль корпуса усилителя | SOIC |
supplier package | SO N |
технология | BiFET |
тип питания | Single, Dual |
тип продукта | Op Amps - Operational Amplifiers |
тип усилителя | Low Power Amplifier |
торговая марка | STMicroelectronics |
type | Low Power Amplifier |
typical dual supply voltage (v) | ±5|±9|±12|±15 |
typical gain bandwidth product | 1MHz |
typical gain bandwidth product (mhz) | 1 |
typical input noise voltage density (nv/rthz) | 42±15V |
typical input voltage noise density | 42nV/√Hz |
typical single supply voltage | 6 → 36 V |
typical slew rate | 3.5V/µs |
typical slew rate (v/us) | 3.5±15V |
typical voltage gain | 6 V/mV |
typical voltage gain (db) | 75.56 |
упаковка / блок | SO-8 |
уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
усиление по напряжению, дб | 75.56 dB |
вес, г | 0.5066 |
вид монтажа | SMD/SMT |
vos - входное напряжение смещения нуля | 15 mV |
Ширина | 4 м |
width | 4mm |
