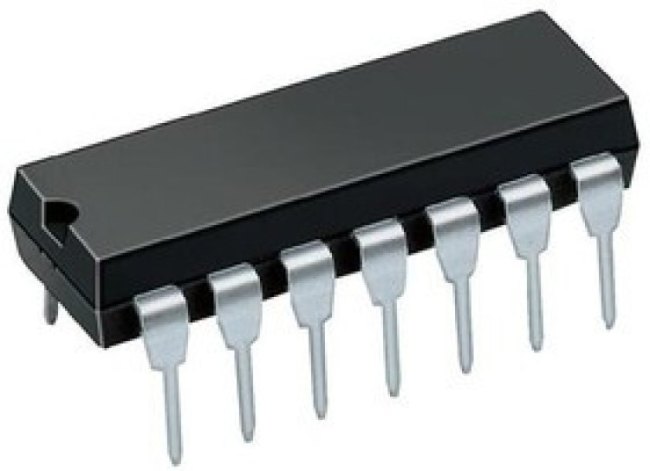

TL054CN
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Электроэлемент Описание IC: operational amplifier; 3.3MHz; Ch: 4; DIP14; ±5?15VDC,10?30VDC Характеристики Категория
Микросхема
Тип
операционный усилитель
Монтаж
THT
Кол-во каналов
4
Мин.напряжение питания, В
5
Макс.напряжение питания, В
15
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 23:18:25 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 4.57 mm |
| amplifier type | Low Offset Amplifier |
| cmrr - common mode rejection ratio | 75 dB to 92 dB |
| cmrr - коэффициент подавления синфазного сигнала | 75 dB to 92 dB |
| длина | 19.3 mm |
| dual supply voltage | +/-9 V, +/-12 V |
| en - input voltage noise density | 75 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 75 nV/sqrt Hz |
| factory pack quantity | 25 |
| gbp - gain bandwidth product | 2.7 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 2.7 MHz |
| height | 4.57 mm |
| ib - input bias current | 200 pA |
| ib - входной ток смещения | 200 pA |
| input type | Rail-to-Rail |
| in - input noise current density | 0.01 pA/sqrt Hz |
| in - плотность тока шума на входе | 0.01 pA/sqrt Hz |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Прецизионные усилители |
| количество каналов | 4 Channel |
| length | 19.3 mm |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение сдвоенного питания | +/- 15 V |
| manufacturer | Texas Instruments |
| maximum dual supply voltage | +/-15 V |
| maximum operating temperature | +85 C |
| минимальная рабочая температура | 40 C |
| минимальное напряжение сдвоенного питания | +/- 5 V |
| minimum dual supply voltage | +/-5 V |
| minimum operating temperature | -40 C |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 30 V |
| напряжение питания - мин. | 10 V |
| напряжение сдвоенного питания | +/- 9 V, +/- 12 V |
| number of channels | 4 Channel |
| number of channels per chip | 4 |
| operating supply current | 2.7 mA |
| operating supply voltage | +/-5 V to+/-15 V |
| отключение | No Shutdown |
| package / case | PDIP-14 |
| package type | PDIP |
| packaging | Tube |
| партномер | 8002948957 |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Dual |
| product | Precision Amplifiers |
| product category | Precision Amplifiers |
| продукт | Precision Amplifiers |
| рабочее напряжение питания | +/- 5 V to +/- 15 V |
| рабочий ток источника питания | 2.7 mA |
| rail to rail | No |
| размер фабричной упаковки | 25 |
| rohs | Details |
| series | TL054 |
| серия | TL054 |
| shutdown | No Shutdown |
| sr - скорость нарастания выходного напряжения | 20 V/us |
| sr - slew rate | 20 V/us |
| supply type | Dual |
| supply voltage - max | 30 V |
| supply voltage - min | 10 V |
| technology | BiFET |
| технология | BiFET |
| тип питания | Dual |
| тип продукта | Precision Amplifiers |
| тип усилителя | Low Offset Amplifier |
| тип входа | Rail-to-Rail |
| торговая марка | Texas Instruments |
| typical dual supply voltage | ±12 V, ±9 V |
| typical gain bandwidth product | 2.7MHz |
| typical input voltage noise density | 75nV/√Hz |
| typical slew rate | 15.4V/µs |
| typical voltage gain | 97 dB |
| unit weight | 0.032734 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-14 |
| усиление по напряжению, дб | 97.15 dB |
| vcm - common mode voltage | Negative Rail+4 V to Positive Rail-4 V |
| vcm - синфазное напряжение | Negative Rail + 4 V to Positive Rail - 4 V |
| вес, г | 1.72 |
| вид монтажа | SMD/SMT |
| voltage gain db | 97.15 dB |
| vos - input offset voltage | 4 mV |
| vos - входное напряжение смещения нуля | 4 mV |
| Ширина | 6.35 мм |
| width | 6.35 mm |
