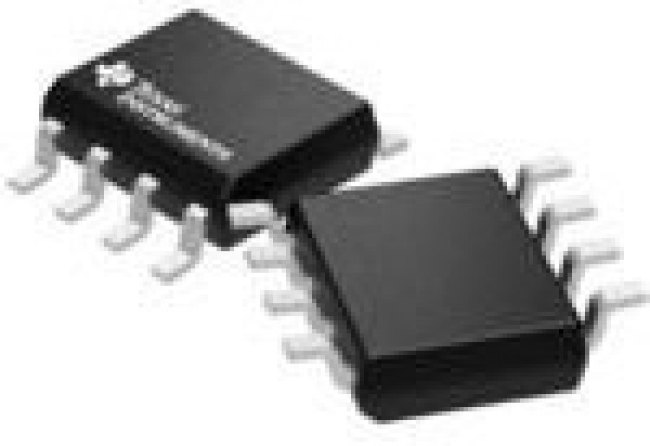

THS4062ID
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Linear - Amplifiers - Instrumentation, OP Amps, Buffer AmpsVoltage Feedback Amplifier 2 Circuit 8-SOIC
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 21:31:45 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| amplifier type | Voltage Feedback |
| automotive | No |
| base product number | THS4062 -> |
| cmrr - коэффициент подавления синфазного сигнала | 70 dB to 110 dB |
| current - input bias | 3ВµA |
| current - output / channel | 115mA |
| current - supply | 7.8mA (x2 Channels) |
| длина | 4.9 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| en - интенсивность шума входного напряжения | 14.5 nV/sqrt Hz |
| eu rohs | compliant |
| htsus | 8542.33.0001 |
| ib - входной ток смещения | 6 uA |
| input offset voltage drift (uv/°c) | 15(Typ) |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Быстродействующие операционные усилители |
| количество каналов | 2 Channel |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 85 C |
| manufacturer type | High Speed Amplifier |
| maximum dual supply voltage (v) | ±16.5 |
| maximum input bias current (ua) | 6@±5V@-40C to 85C |
| maximum input offset current (ua) | 0.25@±5V@-40C to 85C |
| maximum input offset voltage (mv) | 8@±5V@-40C to 85C |
| maximum operating temperature (°c) | 85 |
| maximum power dissipation (mw) | 740 |
| maximum quiescent current (ma) | 20@±5V@0C to 70C |
| maximum single supply voltage (v) | 33 |
| минимальная рабочая температура | 40 C |
| minimum cmrr (db) | 70 |
| minimum cmrr range (db) | 70 to 71 |
| minimum dual supply voltage (v) | ±4.5 |
| minimum operating temperature (°c) | -40 |
| minimum psrr (db) | 70 |
| minimum single supply voltage (v) | 9 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting type | Surface Mount |
| напряжение питания - макс. | 33 V |
| напряжение питания - мин. | 9 V |
| number of channels per chip | 2 |
| number of circuits | 2 |
| operating temperature | -40В°C ~ 85В°C |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| packaging | Tube |
| партномер | 8006201167 |
| part status | active |
| pcb changed | 8 |
| pd - рассеивание мощности | 740 mW |
| pin count | 8 |
| подкатегория | Amplifier ICs |
| power supply type | Single|Dual |
| ppap | No |
| process technology | BiCOM |
| продукт | Operational Amplifiers |
| psrr - коэффициент подавления помех по питанию | 70 dB |
| рабочее напряжение питания | 33 V |
| рабочий ток источника питания | 21 mA |
| размер фабричной упаковки | 75 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| серия | THS4062 |
| shut down support | No |
| slew rate | 400V/Вµs |
| средства разработки | THS4062EVM |
| sr - скорость нарастания выходного напряжения | 400 V/us |
| standard package name | SO |
| supplier device package | 8-SOIC |
| supplier package | SOIC |
| тип продукта | Op Amps - High Speed Operational Amplifiers |
| торговая марка | Texas Instruments |
| type | High Speed Amplifier |
| typical dual supply voltage (v) | ±5|±9|±12|±15 |
| typical gain bandwidth product (mhz) | 180 |
| typical input bias current (ua) | 3@±5V@-40C to 85C |
| typical input noise voltage density (nv/rthz) | 14.5@±5V |
| typical noninverting input current noise density (pa/rthz) | 1.6@±5V |
| typical output current (ma) | 75@±5V |
| typical output resistance (ohm) | 12 |
| typical settling time (ns) | 150 |
| typical slew rate (v/us) | 350@±5V |
| typical voltage gain (db) | 78.06 |
| упаковка | Tube |
| упаковка / блок | SOIC-8 |
| усиление по напряжению, дб | 78.06 dB |
| вес, г | 0.076 |
| вид монтажа | SMD/SMT |
| voltage - input offset | 2.5mV |
| voltage - supply, single/dual (в±) | 9V ~ 32V, В±4.5V ~ 16V |
| vos - входное напряжение смещения нуля | 8 mV |
| Ширина | 3.91 мм |
| -3db bandwidth | 180MHz |
